SMT不良因应分析VIP免费

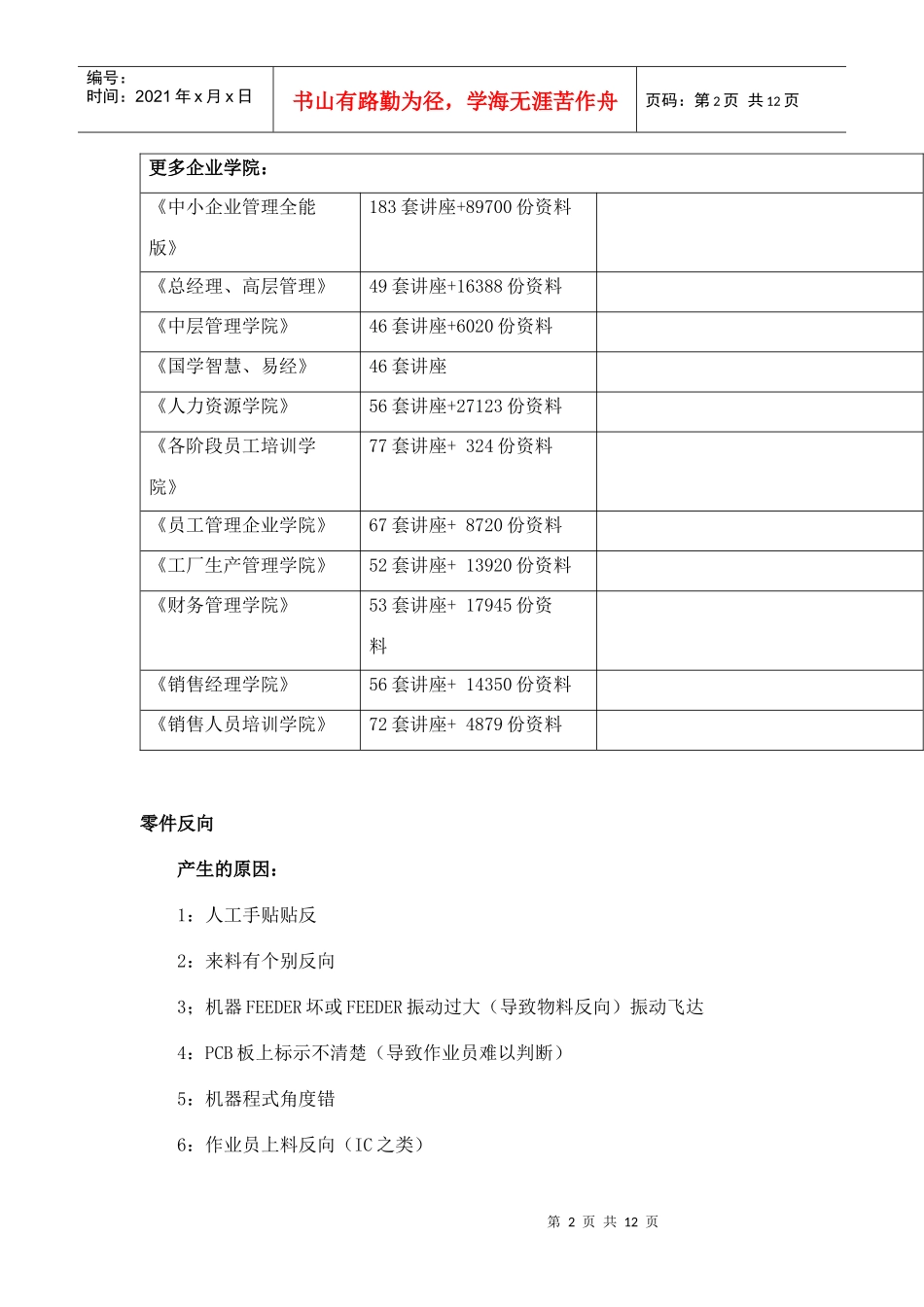

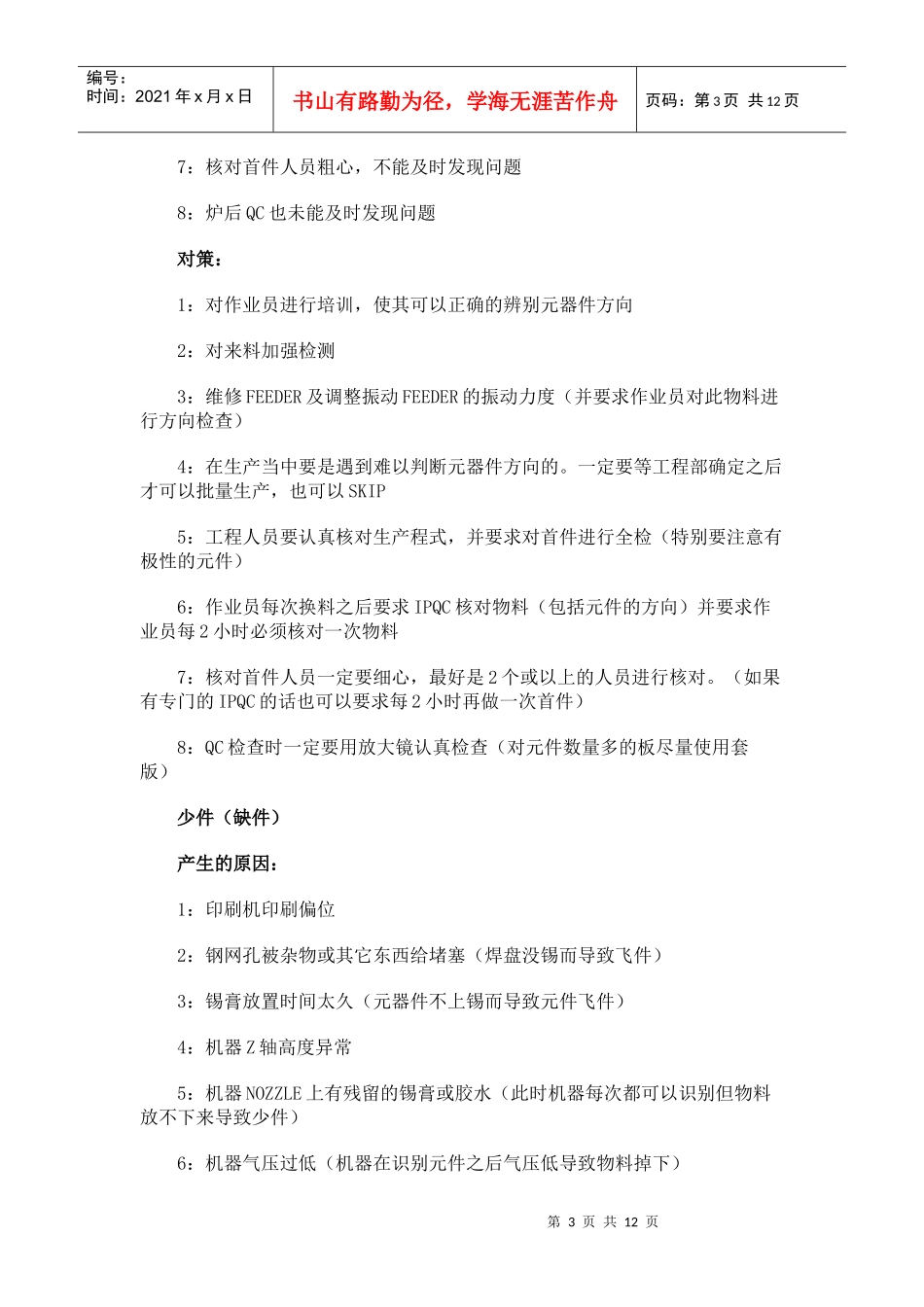

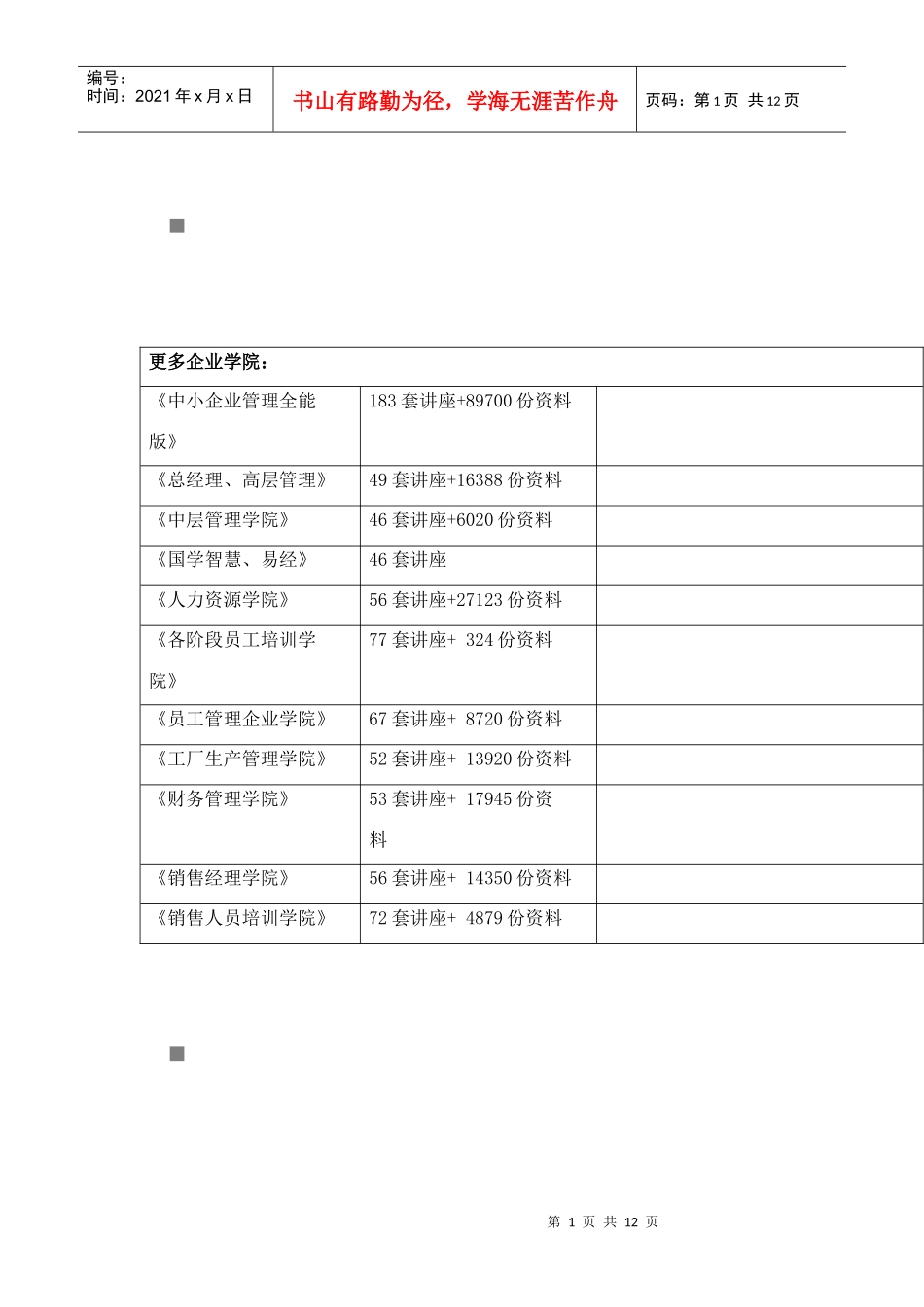

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料零件反向产生的原因：1：人工手贴贴反2：来料有个别反向3；机器FEEDER坏或FEEDER振动过大（导致物料反向）振动飞达4：PCB板上标示不清楚（导致作业员难以判断）5：机器程式角度错6：作业员上料反向（IC之类）第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页7：核对首件人员粗心，不能及时发现问题8：炉后QC也未能及时发现问题对策：1：对作业员进行培训，使其可以正确的辨别元器件方向2：对来料加强检测3：维修FEEDER及调整振动FEEDER的振动力度（并要求作业员对此物料进行方向检查）4：在生产当中要是遇到难以判断元器件方向的。一定要等工程部确定之后才可以批量生产，也可以SKIP5：工程人员要认真核对生产程式，并要求对首件进行全检（特别要注意有极性的元件）6：作业员每次换料之后要求IPQC核对物料（包括元件的方向）并要求作业员每2小时必须核对一次物料7：核对首件人员一定要细心，最好是2个或以上的人员进行核对。（如果有专门的IPQC的话也可以要求每2小时再做一次首件）8：QC检查时一定要用放大镜认真检查（对元件数量多的板尽量使用套版）少件（缺件）产生的原因：1：印刷机印刷偏位2：钢网孔被杂物或其它东西给堵塞（焊盘没锡而导致飞件）3：锡膏放置时间太久（元器件不上锡而导致元件飞件）4：机器Z轴高度异常5：机器NOZZLE上有残留的锡膏或胶水（此时机器每次都可以识别但物料放不下来导致少件）6：机器气压过低（机器在识别元件之后气压低导致物料掉下）第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页7：置件后零件被NOZZLE吹气吹开8：机器NOZZLE型号用错9：PCB板的弯曲度已超标（贴片后元件弹掉）10：元件厚度差异过大11：机器零件参数设置错误12：FEEDER中心位置偏移13：机器贴装时未顶顶针14：炉前总检碰撞掉落对策：1：调整印刷机（要求印刷员对每一PCS印刷好的进行检查）2：要及时的清洗钢网（一般5-10PCS清洗一次）3：按照（锡膏储存作业指导书）作业，锡膏在常温下放置一定不能超过24小时4：校正机器Z轴（不能使机器NOZZLE放置零件时Z轴离PCB板过高。也不可以过低以免损坏NOZZLE）5：按照（贴片机保养记录表）对机器进行保养，及时清洗NOZZLE6：每天对机器气压进行检查，在月保养的时候要对机器的过滤棉进行清洗并测试机器真空值7-8：正确使用NOZZLE（NOZZLE过大导致机器吸取时漏气）10-11：正确设定零件的厚度12：生产前校正FEEDEROFFSET13：正确使用顶针，使顶针与PCB板水平14：正确的坐姿。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页错件产生的原因：1：作业员上错物料2：手贴物料时贴错3；未及时更新ECN4：包装料号与实物不同5：物料混装6：BOM与图纸错7：SMT程序做错8：IPQC核对首件出错...
