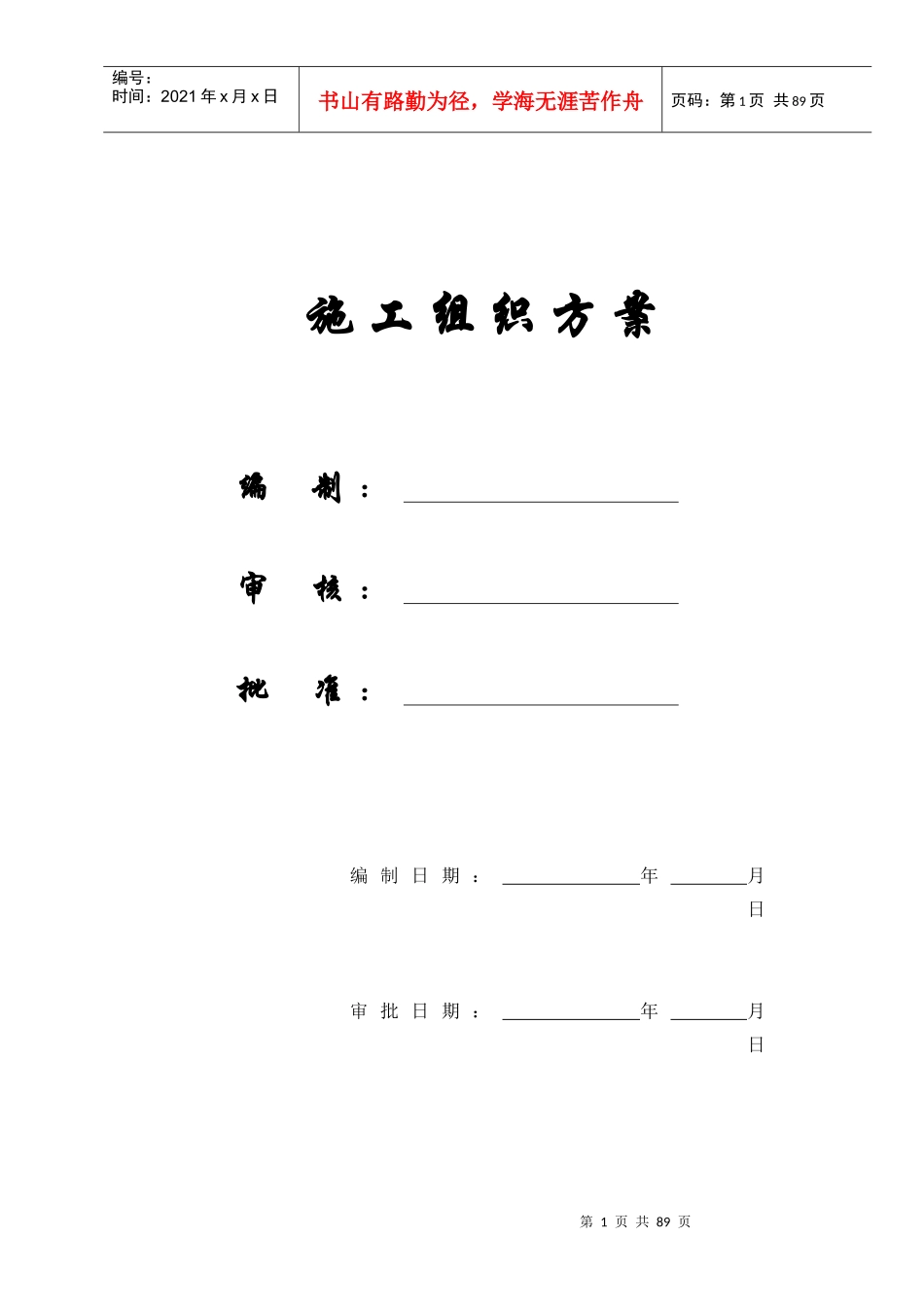

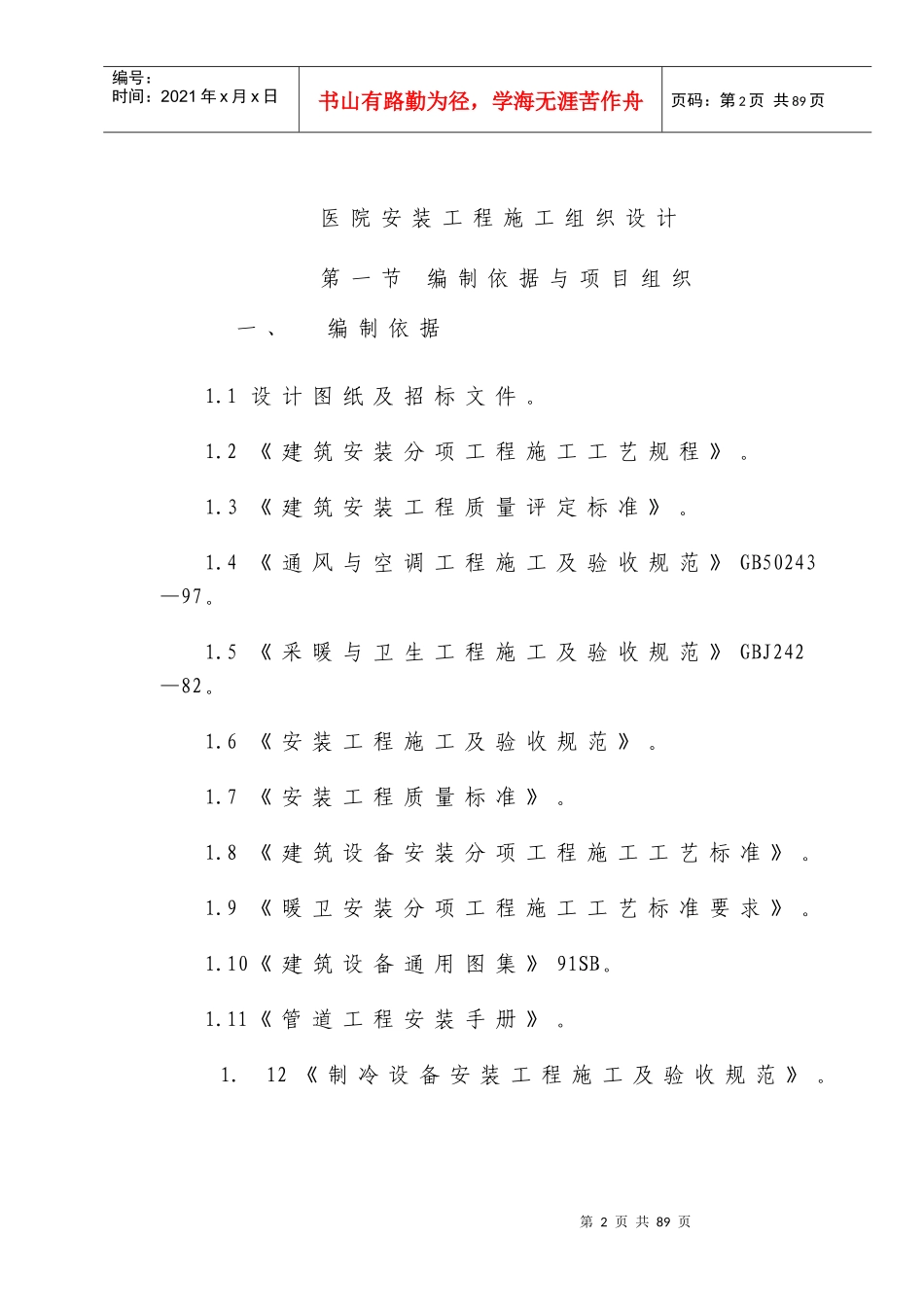

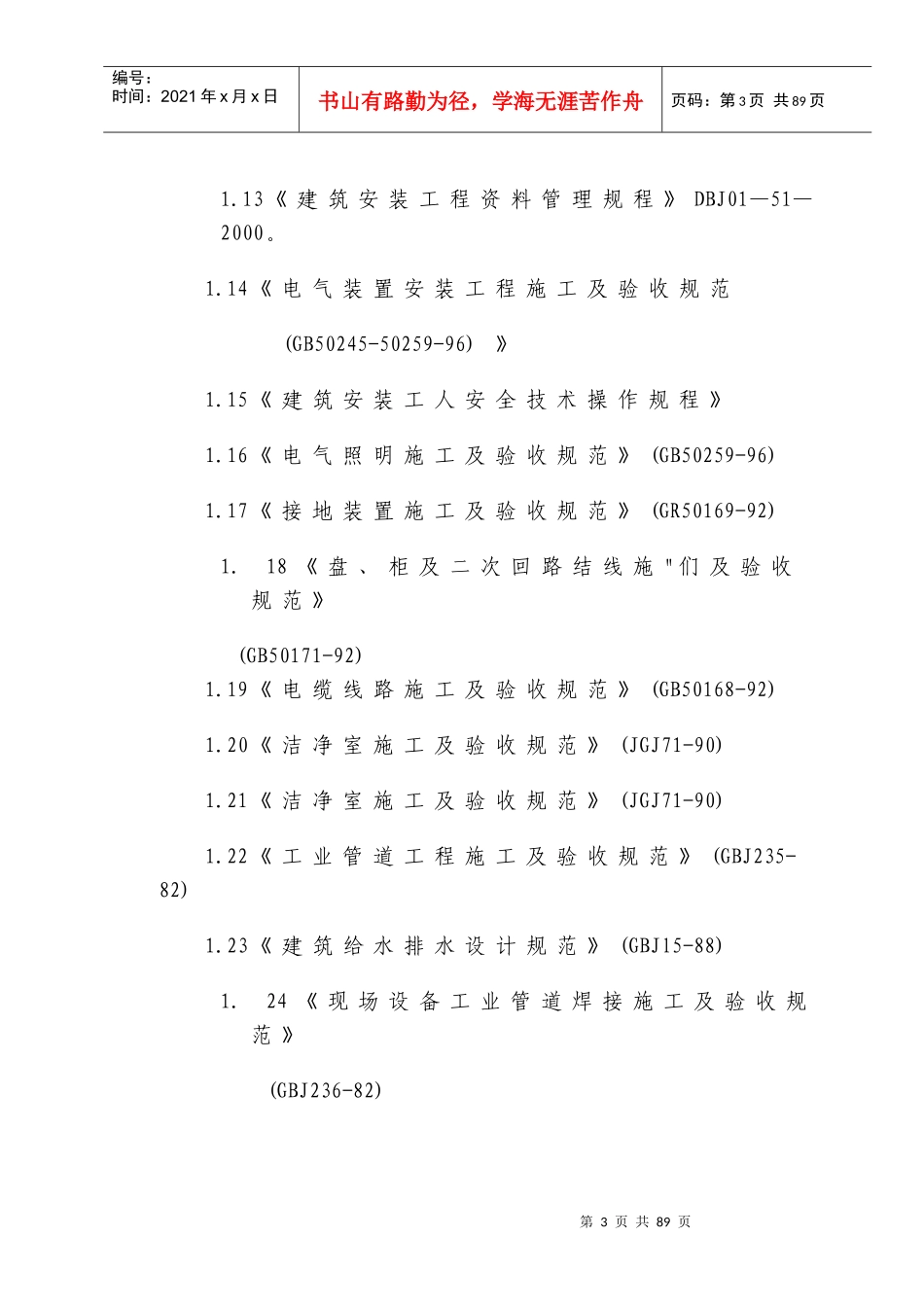

第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共89页施工组织方案编制：审核：批准：编制日期：年月日审批日期：年月日第2页共89页第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共89页医院安装工程施工组织设计第一节编制依据与项目组织一、编制依据1.1设计图纸及招标文件。1.2《建筑安装分项工程施工工艺规程》。1.3《建筑安装工程质量评定标准》。1.4《通风与空调工程施工及验收规范》GB50243—97。1.5《采暖与卫生工程施工及验收规范》GBJ242—82。1.6《安装工程施工及验收规范》。1.7《安装工程质量标准》。1.8《建筑设备安装分项工程施工工艺标准》。1.9《暖卫安装分项工程施工工艺标准要求》。1.10《建筑设备通用图集》91SB。1.11《管道工程安装手册》。1.12《制冷设备安装工程施工及验收规范》。第3页共89页第2页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共89页1.13《建筑安装工程资料管理规程》DBJ01—51—2000。1.14《电气装置安装工程施工及验收规范(GB50245-50259-96)》1.15《建筑安装工人安全技术操作规程》1.16《电气照明施工及验收规范》(GB50259-96)1.17《接地装置施工及验收规范》(GR50169-92)1.18《盘、柜及二次回路结线施"们及验收规范》(GB50171-92)1.19《电缆线路施工及验收规范》(GB50168-92)1.20《洁净室施工及验收规范》(JGJ71-90)1.21《洁净室施工及验收规范》(JGJ71-90)1.22《工业管道工程施工及验收规范》(GBJ235-82)1.23《建筑给水排水设计规范》(GBJl5-88)1.24《现场设备工业管道焊接施工及验收规范》(GBJ236-82)第4页共89页第3页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共89页二、工程项目组织机构组建精干、高效健全的项目班子，实施ISO9001质量管理模式，精心组织、精心施工确保工程在规定的工期内优质、高效完成。项目经理是本工程的指挥者、责任者。由公司法人代表全权委托。技术负责人负责现场的日常事的管理，组织如下。项目经理技术负责人施工员材料员安全员资料员质检员施工安装队长给排水施工组强电施工组预算员热水管施工组弱电施工组消防电施工组消防水施工组智能化施工组设备安装组通风空调施工组第5页共89页第4页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共89页第二节各分部施工方案1.一、电气工程施工部份2.电气工程工艺流程给排水施工组强电施工组施工准备预留预埋防雷接地预埋电气配管线路敷设托盘桥架安装电缆敷设配电设备安装接地极测试金属门窗接地户内接地母线安装灯器具安装热水管施工组弱电施工组消防电施工组消防水施工组智能化施工组设备安装组通风空调施工组第6页共89页第5页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共89页二、预埋期本工程整个电气部份线管采用金属软管和钢管管暗敷。金属软管敷设在吊顶内，钢管一般敷设在砼内。钢管的弯曲半径应为6倍管的外径，直径大于32mm的管子弯管时采用液压弯管器施工。b：PVC线管预留预埋施工工艺流程：定位测量下料管路敷设清理管理以设计图为依据，充分考虑风管、喷头影响因第7页共89页第6页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共89页素，使管线保持直线敷设。尽量减少管路弯曲状况，确实不能避让的线盒照图预埋。对于成排线盒，采用纵横拉线法对其定位。定位处作“十”字标记。墙体内的线盒标高按设计标高确定，注意横向钢筋的影响下作上下调整；线合水平距门边、墙角的距离应保持一致。线盒紧贴模板，线管贴底层钢筋16#扎丝固定，一次配管到位。墙体内的线盒处宜预留泡沫块，配电箱、嵌入式灯具、托盘穿墙处宜预留木箱，待后期作二次安装时一并将线管敷设到位。灯头盒壳体亦一次就到位固定。暗管与明管的连接处，宜预埋接线盒，作中转连接。第8页共89页第7页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共89页1.测量尺寸及下料2.线盒及电管线路定位后，根据管路走向和测量尺寸下料。PVC阻燃塑料...
