1、电力系统微机保护与控制VIP免费

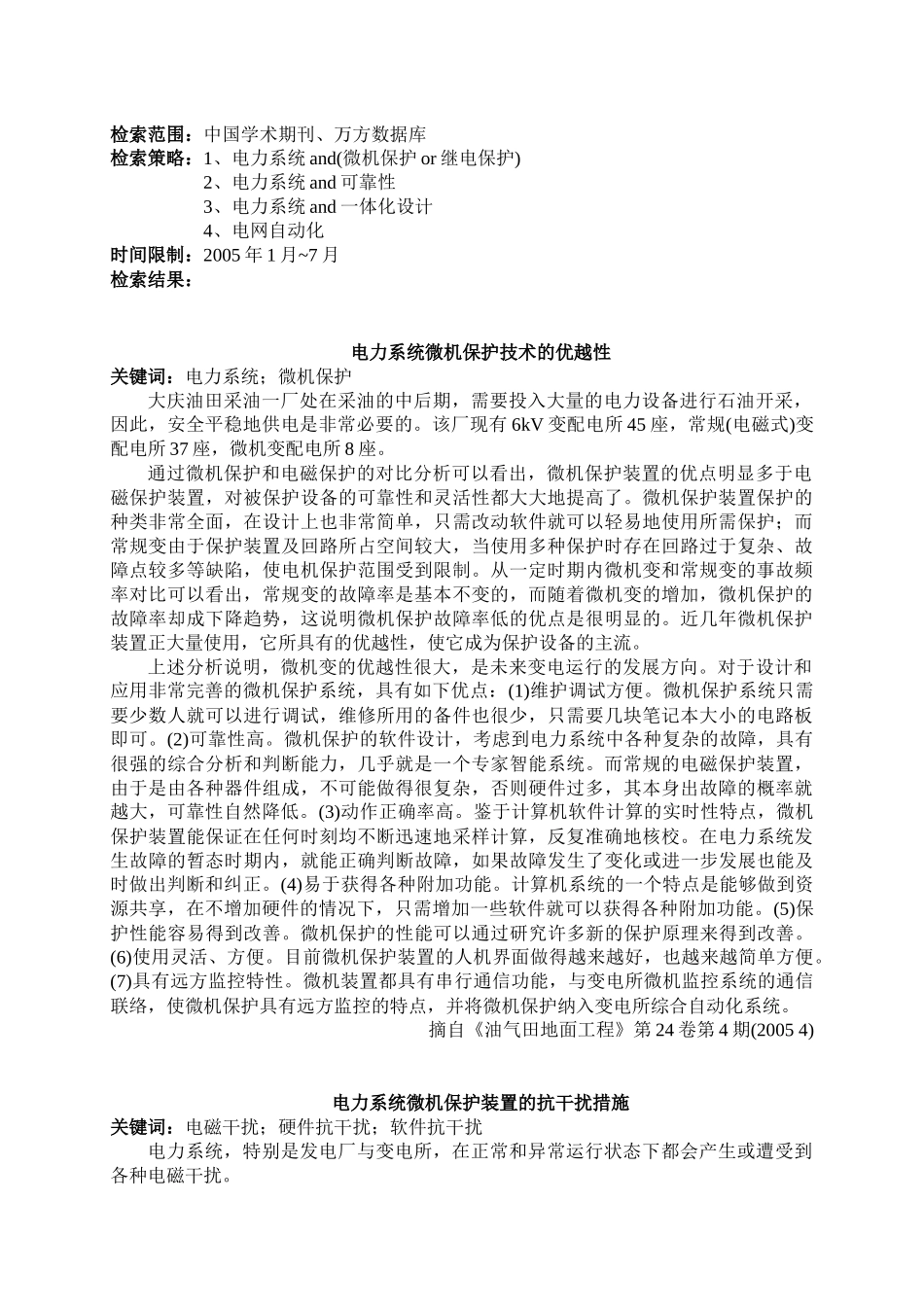

检索范围：中国学术期刊、万方数据库检索策略：1、电力系统and(微机保护or继电保护)2、电力系统and可靠性3、电力系统and一体化设计4、电网自动化时间限制：2005年1月~7月检索结果：电力系统微机保护技术的优越性关键词：电力系统；微机保护大庆油田采油一厂处在采油的中后期，需要投入大量的电力设备进行石油开采，因此，安全平稳地供电是非常必要的。该厂现有6kV变配电所45座，常规(电磁式)变配电所37座，微机变配电所8座。通过微机保护和电磁保护的对比分析可以看出，微机保护装置的优点明显多于电磁保护装置，对被保护设备的可靠性和灵活性都大大地提高了。微机保护装置保护的种类非常全面，在设计上也非常简单，只需改动软件就可以轻易地使用所需保护；而常规变由于保护装置及回路所占空间较大，当使用多种保护时存在回路过于复杂、故障点较多等缺陷，使电机保护范围受到限制。从一定时期内微机变和常规变的事故频率对比可以看出，常规变的故障率是基本不变的，而随着微机变的增加，微机保护的故障率却成下降趋势，这说明微机保护故障率低的优点是很明显的。近几年微机保护装置正大量使用，它所具有的优越性，使它成为保护设备的主流。上述分析说明，微机变的优越性很大，是未来变电运行的发展方向。对于设计和应用非常完善的微机保护系统，具有如下优点：(1)维护调试方便。微机保护系统只需要少数人就可以进行调试，维修所用的备件也很少，只需要几块笔记本大小的电路板即可。(2)可靠性高。微机保护的软件设计，考虑到电力系统中各种复杂的故障，具有很强的综合分析和判断能力，几乎就是一个专家智能系统。而常规的电磁保护装置，由于是由各种器件组成，不可能做得很复杂，否则硬件过多，其本身出故障的概率就越大，可靠性自然降低。(3)动作正确率高。鉴于计算机软件计算的实时性特点，微机保护装置能保证在任何时刻均不断迅速地采样计算，反复准确地核校。在电力系统发生故障的暂态时期内，就能正确判断故障，如果故障发生了变化或进一步发展也能及时做出判断和纠正。(4)易于获得各种附加功能。计算机系统的一个特点是能够做到资源共享，在不增加硬件的情况下，只需增加一些软件就可以获得各种附加功能。(5)保护性能容易得到改善。微机保护的性能可以通过研究许多新的保护原理来得到改善。(6)使用灵活、方便。目前微机保护装置的人机界面做得越来越好，也越来越简单方便。(7)具有远方监控特性。微机装置都具有串行通信功能，与变电所微机监控系统的通信联络，使微机保护具有远方监控的特点，并将微机保护纳入变电所综合自动化系统。摘自《油气田地面工程》第24卷第4期(20054)电力系统微机保护装置的抗干扰措施关键词：电磁干扰；硬件抗干扰；软件抗干扰电力系统，特别是发电厂与变电所，在正常和异常运行状态下都会产生或遭受到各种电磁干扰。干扰能量可以通过多种途径从干扰源耦合到受干扰的设备或系统上，归纳起来可以分为传导和辐射两大类。传导是指干扰源和受干扰设备间通过互连的导线、互感及静电电容等而起的耦合作用；辐射则是指干扰源通过空间电磁波的作用对被干扰对象产生干扰。这些干扰都会对微机保护的正常运行产生一定的影响。1、微机保护装置常见干扰源及影响微机保护装置是以微机为核心的自动控制系统，其硬件组成主要包括数据采集系统、微机系统、开关量输入/输出系统、人机对话系统。微机保护装置中干扰源较为复杂，有装置内部的也有装置外部的干扰信号，主要有下列三种：a、供电系统干扰，其中电源噪声是微机系统中最重要的干扰来源，并且危害最严重；b、静电感应和电磁感应干扰，通过电磁波辐射窜入系统；c、信号通道干扰，通过与主机相连的输入，输出通道进入系统。在干扰信号产生后，干扰信号对模拟元件和数字化器件的影响是不同的。干扰对微机保护装置的影响，主要表现在运算或逻辑出现错误、运算程序出轨、损坏微机芯片3个方面。2、微机保护装置常见抗干扰措施a、硬件抗干扰：措施主要有电源滤波、屏蔽、隔离、接地等技术。b、软件抗干扰：措施主要WATCHDOG、空指令、数字滤波及软件陷阱等技术。3、微机保护装置开入/开出信号抗干扰措施对引入装置的开...
