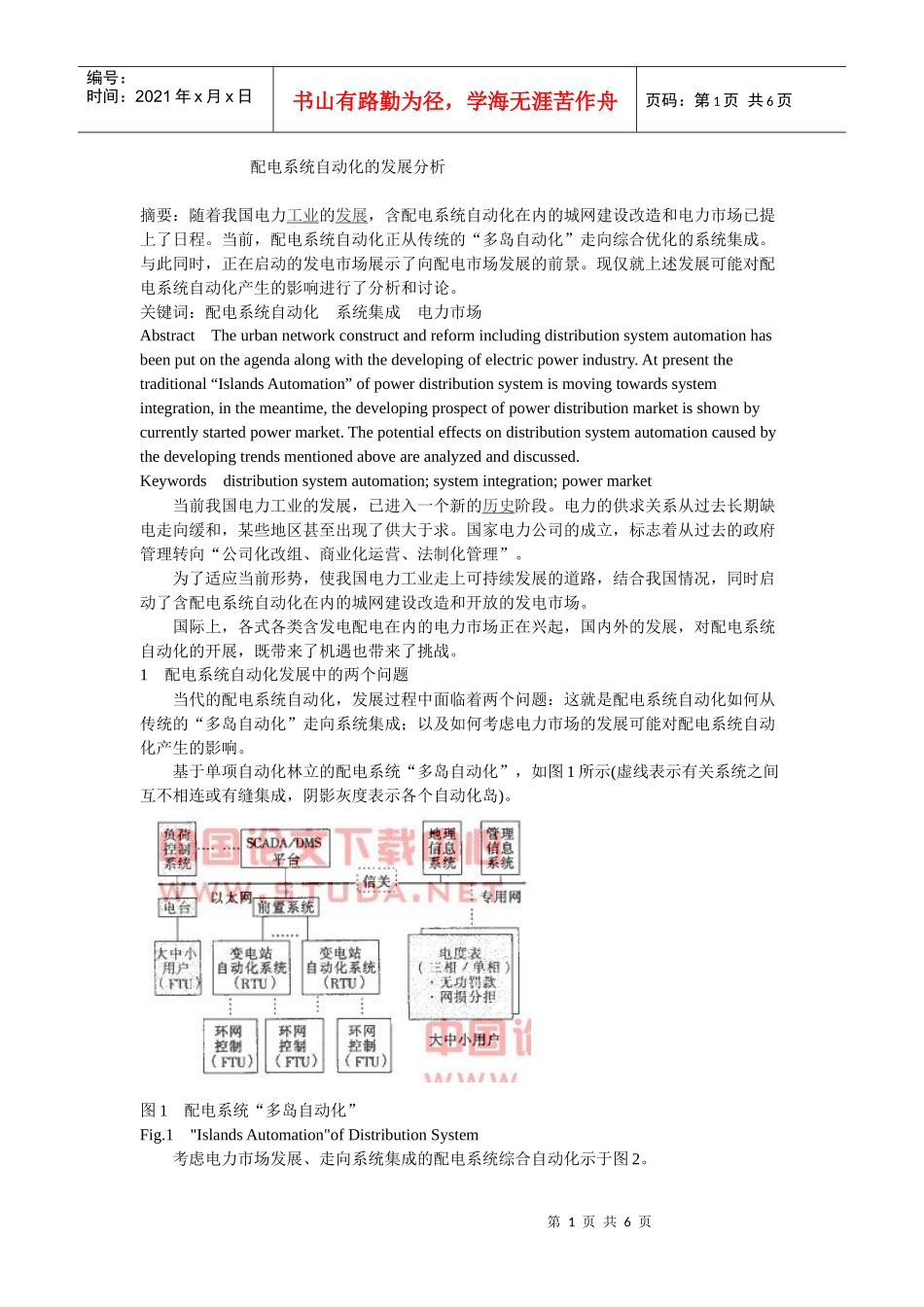

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页配电系统自动化的发展分析摘要：随着我国电力工业的发展，含配电系统自动化在内的城网建设改造和电力市场已提上了日程。当前，配电系统自动化正从传统的“多岛自动化”走向综合优化的系统集成。与此同时，正在启动的发电市场展示了向配电市场发展的前景。现仅就上述发展可能对配电系统自动化产生的影响进行了分析和讨论。关键词：配电系统自动化系统集成电力市场AbstractTheurbannetworkconstructandreformincludingdistributionsystemautomationhasbeenputontheagendaalongwiththedevelopingofelectricpowerindustry.Atpresentthetraditional“IslandsAutomation”ofpowerdistributionsystemismovingtowardssystemintegration,inthemeantime,thedevelopingprospectofpowerdistributionmarketisshownbycurrentlystartedpowermarket.Thepotentialeffectsondistributionsystemautomationcausedbythedevelopingtrendsmentionedaboveareanalyzedanddiscussed.Keywordsdistributionsystemautomation;systemintegration;powermarket当前我国电力工业的发展，已进入一个新的历史阶段。电力的供求关系从过去长期缺电走向缓和，某些地区甚至出现了供大于求。国家电力公司的成立，标志着从过去的政府管理转向“公司化改组、商业化运营、法制化管理”。为了适应当前形势，使我国电力工业走上可持续发展的道路，结合我国情况，同时启动了含配电系统自动化在内的城网建设改造和开放的发电市场。国际上，各式各类含发电配电在内的电力市场正在兴起，国内外的发展，对配电系统自动化的开展，既带来了机遇也带来了挑战。1配电系统自动化发展中的两个问题当代的配电系统自动化，发展过程中面临着两个问题：这就是配电系统自动化如何从传统的“多岛自动化”走向系统集成；以及如何考虑电力市场的发展可能对配电系统自动化产生的影响。基于单项自动化林立的配电系统“多岛自动化”，如图1所示(虚线表示有关系统之间互不相连或有缝集成，阴影灰度表示各个自动化岛)。图1配电系统“多岛自动化”Fig.1"IslandsAutomation"ofDistributionSystem考虑电力市场发展、走向系统集成的配电系统综合自动化示于图2。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页图2配电系统综合自动化Fig.2IntegratedAutomationofDistributionSystem图中，系统集成的综合自动化共有3个信息层次：实时层、管理层、网际层。阴影部分的管理层，接于内联网(Intranet)，通过因特网(Internet)与网际层通信。配电系统“多岛自动化”与顾及电力市场发展的综合自动化相比，其主要不同可概括如表1所示。表1“多岛自动化”与综合自动化的比较比较项目“多岛自动化”综合自动化集成度单项自动化林立的“多岛自动化”综合优化设计的配电系统自动化集成方式多岛自动化的有缝集成各有关子系统之间的无缝集成负荷管理基于计划用电的负荷控制(拉闸限电)面向电力市场的负荷管理(不停电管理)电量计费离线经营的电量计费管理面向电力市场的电量计费系统能量交易离线的垄断经营机制基于内联网/因特网的开放能量交易系统管理信息系统专用网络、信道和图形用户界面基于内联网/因特网的网络、信道和浏览器用户界面地理信息系统离线使用提供在线(含上网)服务DMS应用软件不涉及市场交易问题需与能量交易系统配合2从多岛自动化走向系统集成图1所示的配电系统“多岛自动化”，包括以下一些单项自动化：SCADA/DMS系统，负荷控制系统，电量计费系统，地理信息系统/管理信息系统，变电站自动化系统，环网故障定位、隔离和恢复供电系统。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页这些单项自动化，以信息专用、功能单一和互不相连为特征。早期这种单项自动化不多时，问题还不突出。随着这种单项自动化分别自行发展和数量不断增加，势必带来功能相互重叠、信息未能共享、通道不能公用等弊端。当然，有些单项自动化利用计算机通信和网络技术、通过接口和数据的转换可以实现系统...
