(完整版)电力系统继电保护复习题新VIP免费

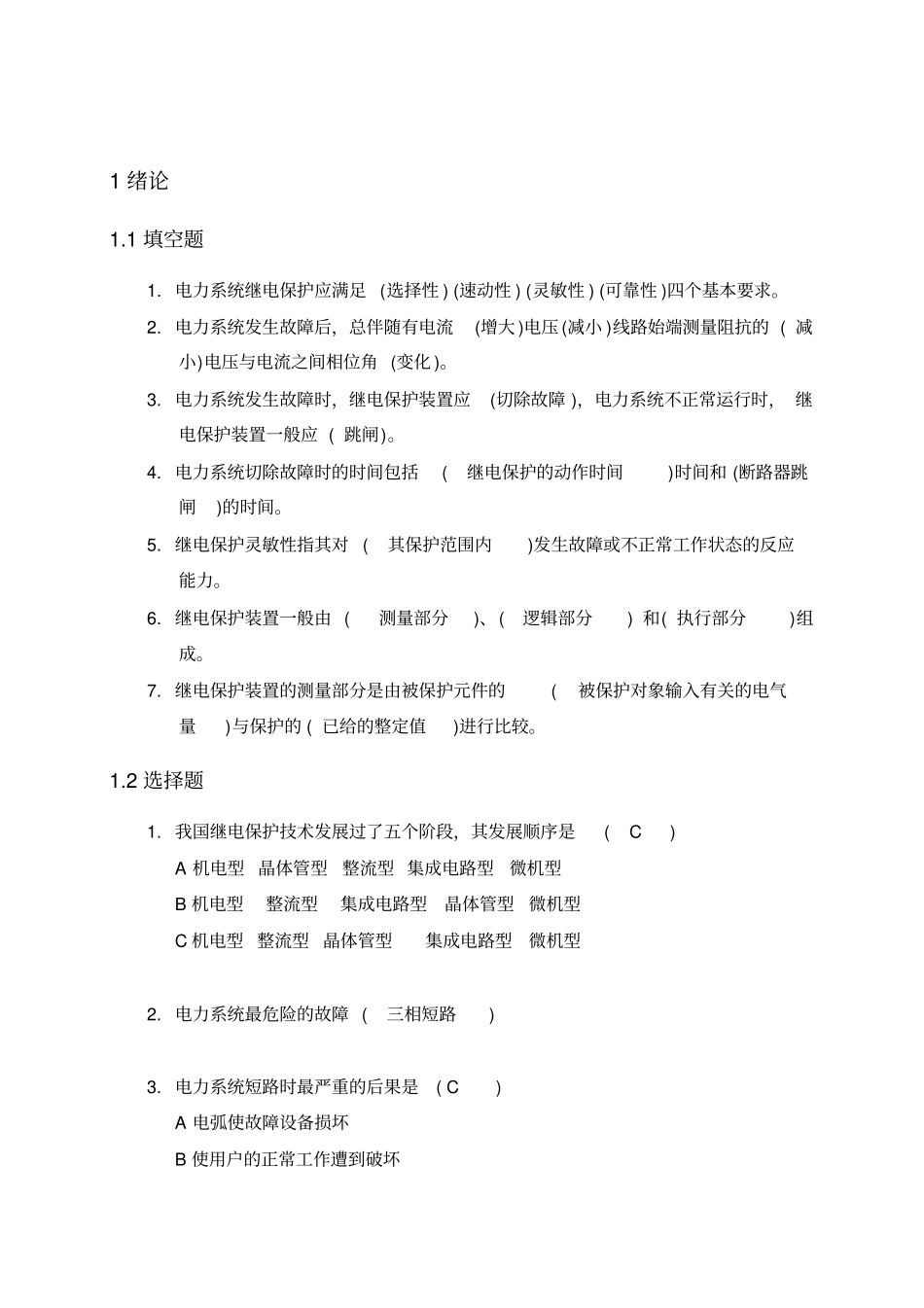

(完整版)电力系统继电保护复习题新_第1页
1/31

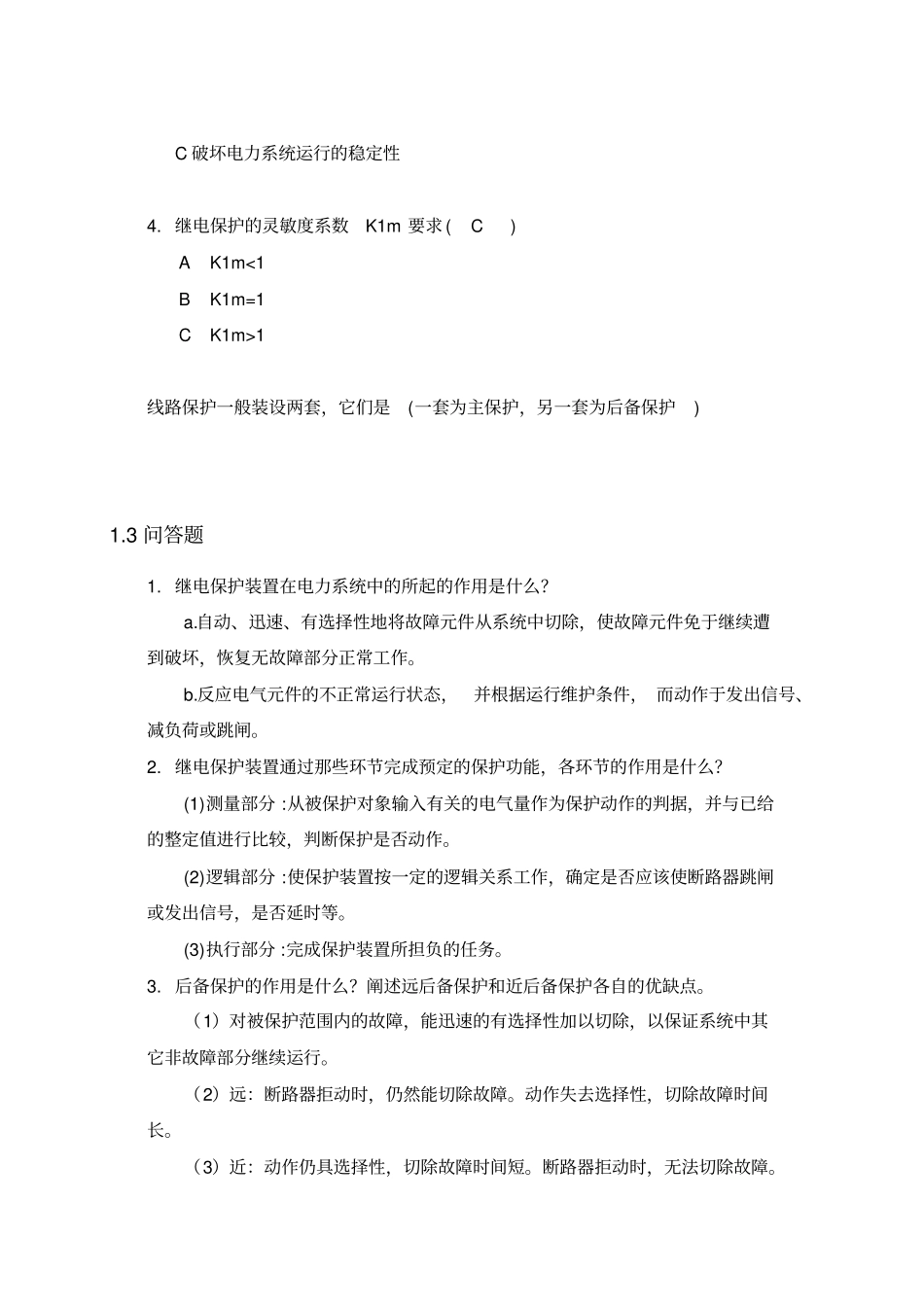

(完整版)电力系统继电保护复习题新_第2页
2/31
(完整版)电力系统继电保护复习题新_第3页
3/31
1绪论1.1填空题1.电力系统继电保护应满足(选择性)(速动性)(灵敏性)(可靠性)四个基本要求。2.电力系统发生故障后,总伴随有电流(增大)电压(减小)线路始端测量阻抗的(减小)电压与电流之间相位角(变化)。3.电力系统发生故障时,继电保护装置应(切除故障),电力系统不正常运行时,继电保护装置一般应(跳闸)。4.电力系统切除故障时的时间包括(继电保护的动作时间)时间和(断路器跳闸)的时间。5.继电保护灵敏性指其对(其保护范围内)发生故障或不正常工作状态的反应能力。6.继电保护装置一般由(测量部分)、(逻辑部分)和(执行部分)组成。7.继电保护装置的测量部分是由被保护元件的(被保护对象输入有关的电气量)与保护的(已给的整定值)进行比较。1.2选择题1.我国继电保护技术发展过了五个阶段,其发展顺序是(C)A机电型晶体管型整流型集成电路型微机型B机电型整流型集成电路型晶体管型微机型C机电型整流型晶体管型集成电路型微机型2.电力系统最危险的故障(三相短路)3.电力系统短路时最严重的后果是(C)A电弧使故障设备损坏B使用户的正常工作遭到破坏C破坏电力系统运行的稳定性4.继电保护的灵敏度系数K1m要求(C)AK1m<1BK1m=1CK1m>1线路保护一般装设两套,它们是(一套为主保护,另一套为后备保护)1.3问答题1.继电保护装置在电力系统中的所起的作用是什么?a.自动、迅速、有选择性地将故障元件从系统中切除,使故障元件免于继续遭到破坏,恢复无故障部分正常工作。b.反应电气元件的不正常运行状态,并根据运行维护条件,而动作于发出信号、减负荷或跳闸。2.继电保护装置通过那些环节完成预定的保护功能,各环节的作用是什么?(1)测量部分:从被保护对象输入有关的电气量作为保护动作的判据,并与已给的整定值进行比较,判断保护是否动作。(2)逻辑部分:使保护装置按一定的逻辑关系工作,确定是否应该使断路器跳闸或发出信号,是否延时等。(3)执行部分:完成保护装置所担负的任务。3.后备保护的作用是什么?阐述远后备保护和近后备保护各自的优缺点。(1)对被保护范围内的故障,能迅速的有选择性加以切除,以保证系统中其它非故障部分继续运行。(2)远:断路器拒动时,仍然能切除故障。动作失去选择性,切除故障时间长。(3)近:动作仍具选择性,切除故障时间短。断路器拒动时,无法切除故障。电网的电流保护1.4填空题1.瞬时电流速断保护的保护范围随(运行方式)和(故障类型)而变。2.瞬时电流速断保护的保护范围在被保护线路(始)端,在(最小)运行方式下,保护范围最小。3.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的(电流速断)保护的保护范围,故只需带(0.5s)延时即保证选择性。4.线路装设过电流保护一般是为了作本线路的(主保护和近后备保护)及作相邻下一条线路的(远后备保护)。5.为使过电流保护在正常运行时不动作,其动作电流应大于(最大负荷电流),为使过电流保护在外部故障切除后可靠返回,其返回电流应大于(最大负荷电流)6.为保证选择性,过电流保护的动作时限应按(阶梯)原则整定,越靠近电源处的保护,动作时限越(长)。7.在三段式电流保护中,电流Ⅰ段又称为电流速断保护,电流Ⅱ段又称为限时电流速断保护,电流Ⅲ段又称为定时限过电流保护,并且由电流Ⅱ段联合工作构成本线路的(主保护)。8.装有三段式电流保护的线路,其首端故障时一般瞬时电流速断保护动作,末端故障时一般限时电流速断保护动作。9.三段式电流保护中,最灵敏的是第(Ⅲ)段,因为()。10.已知返回系数reK,可靠系数relK,自启动系数ssK,最大负荷电流maxLI,三段式电流保护Ⅲ段的整定电流IIIsetI=()。根据整定公式,为了保护动作的可靠性,要求返回系数reK=(0.85)。11.在双侧电源网络中,方向性电流保护是利用判别短路功率的(方向)或电流、电压之间的(相位角)关系,判别放生故障的方向。12.为了减少和消除死区,功率方向继电器通常采用(90°)接线方式,习惯上采用90ko,称为功率方向继电器的(内角),要使功率方向继电器在各种相间短路请况下均能动作,应满足(30°<α<60°)。当加入继电器电流端子上的电流为CI时,加入继电器的端子电压是(Uab);当加入继电器电流端子上的电流为BI时,加入继电器的端子电压...
