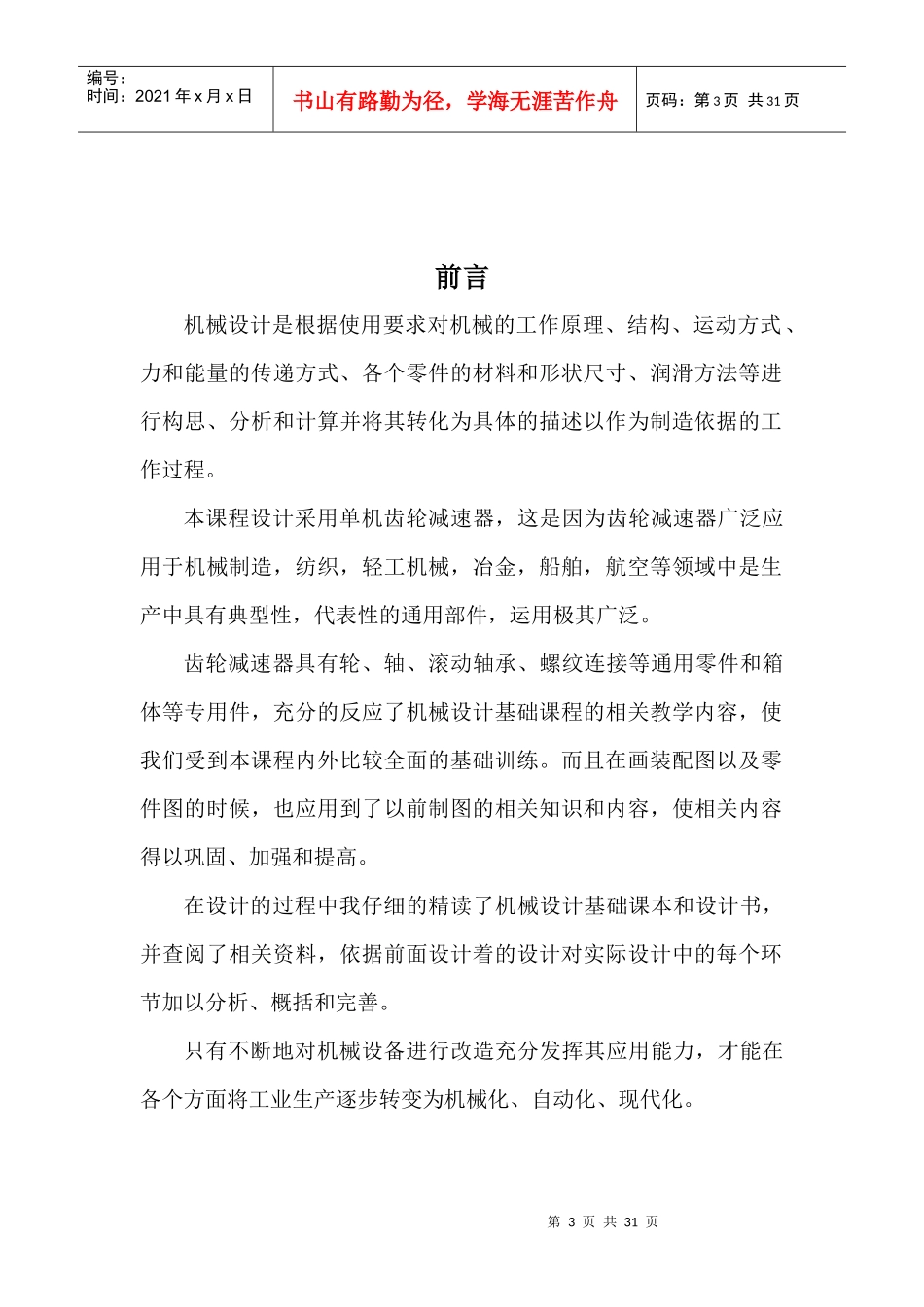

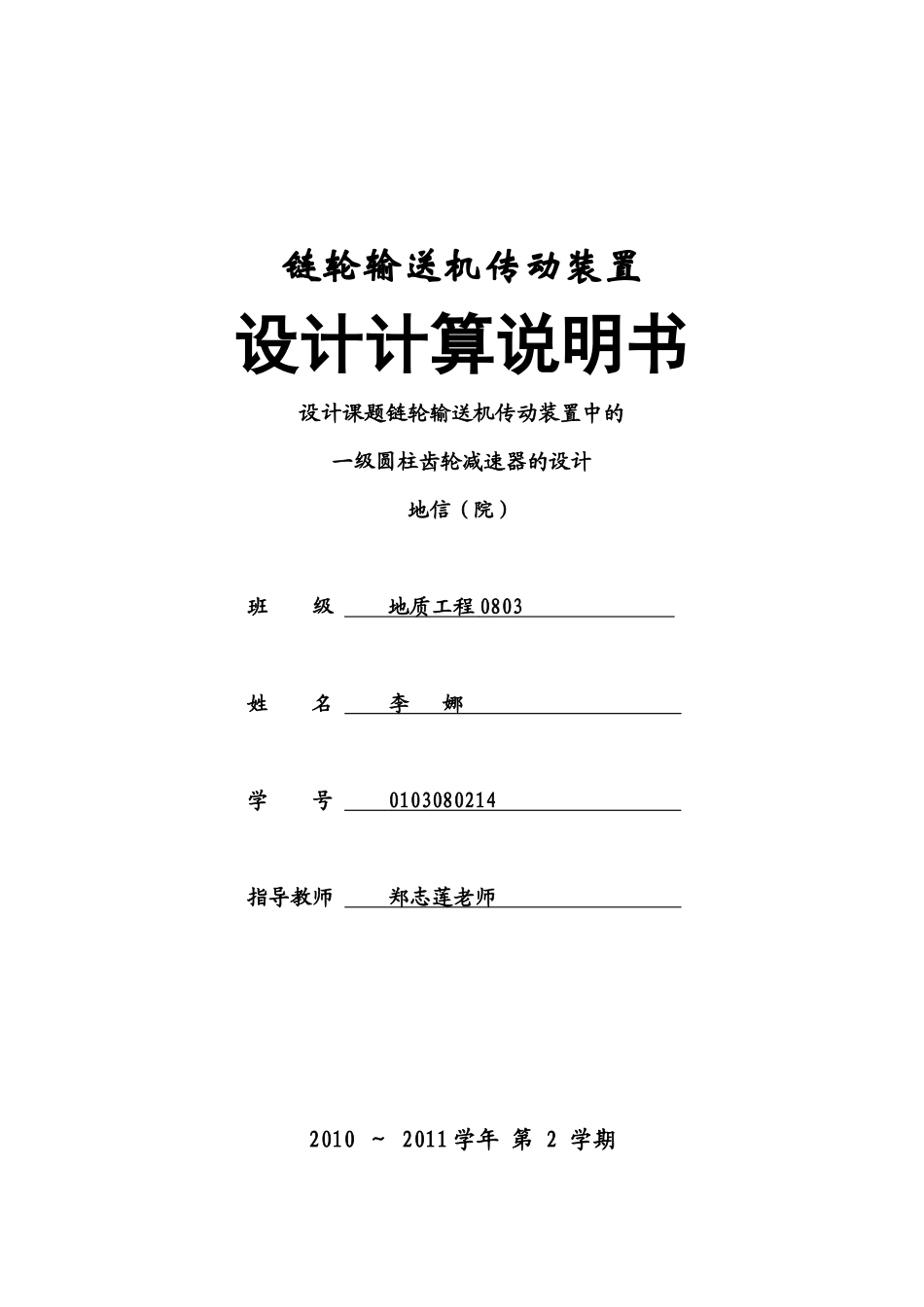

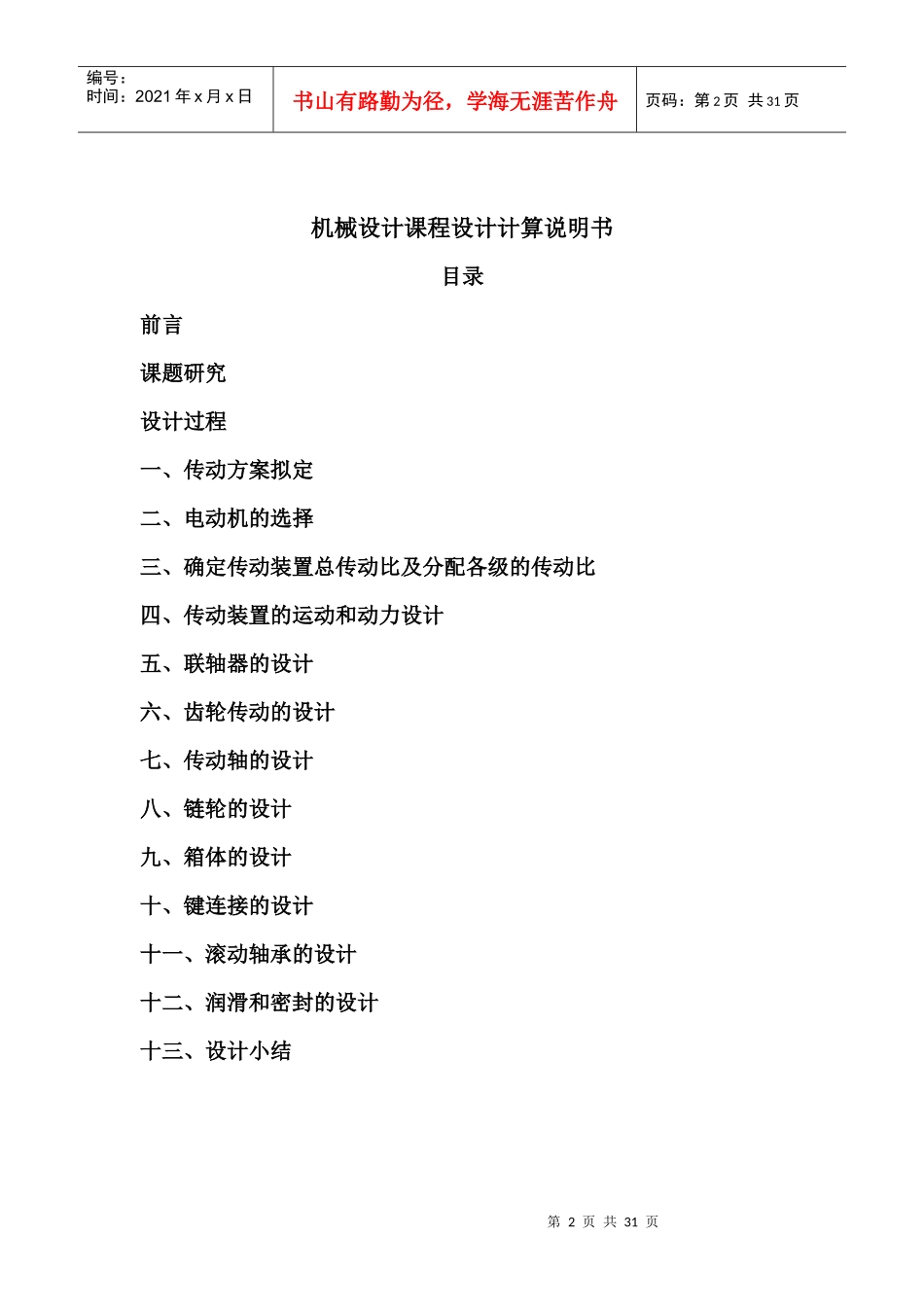

链轮输送机传动装置设计计算说明书设计课题链轮输送机传动装置中的一级圆柱齿轮减速器的设计地信（院）班级地质工程0803姓名李娜学号0103080214指导教师郑志莲老师2010～2011学年第2学期第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页机械设计课程设计计算说明书目录前言课题研究设计过程一、传动方案拟定二、电动机的选择三、确定传动装置总传动比及分配各级的传动比四、传动装置的运动和动力设计五、联轴器的设计六、齿轮传动的设计七、传动轴的设计八、链轮的设计九、箱体的设计十、键连接的设计十一、滚动轴承的设计十二、润滑和密封的设计十三、设计小结第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页前言机械设计是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸、润滑方法等进行构思、分析和计算并将其转化为具体的描述以作为制造依据的工作过程。本课程设计采用单机齿轮减速器，这是因为齿轮减速器广泛应用于机械制造，纺织，轻工机械，冶金，船舶，航空等领域中是生产中具有典型性，代表性的通用部件，运用极其广泛。齿轮减速器具有轮、轴、滚动轴承、螺纹连接等通用零件和箱体等专用件，充分的反应了机械设计基础课程的相关教学内容，使我们受到本课程内外比较全面的基础训练。而且在画装配图以及零件图的时候，也应用到了以前制图的相关知识和内容，使相关内容得以巩固、加强和提高。在设计的过程中我仔细的精读了机械设计基础课本和设计书，并查阅了相关资料，依据前面设计着的设计对实际设计中的每个环节加以分析、概括和完善。只有不断地对机械设备进行改造充分发挥其应用能力，才能在各个方面将工业生产逐步转变为机械化、自动化、现代化。第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页《机械设计》课程设计任务书一、设计题目：设计用于链式运输机的一级圆柱齿轮减速器二、传动方案图：三、原始数据输送带压力F（N）2600N输送带速度v(m/s)2.3ms滚筒直径D（mm）450mm四、设计工作量：第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页1、减速器装配图一张（A1图纸：手工图或CAD图）2、零件图2张（一个组应有一套完整的非标准零件的零件图）3、设计说明书一份计算过程及计算说明二、电动机选择1、电动机类型和结构的选择：选择Y系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。2、电动机容量选择：电动机所需工作功率为：式（1）：Ｐd＝ＰＷ／ηa(kw)由式(2)：ＰＷ＝ＦV/1000(KW)因此Pd=FV/1000ηa(KW)由电动机至运输带的传动总效率为：η总=η１×η２３×η３×η４×η5式中：η1、η2、η3、η4、η5分别为链轮传动、轴承、齿轮传动、联轴器和卷筒的传动效率。取η１=0.92，η２＝0.99，η３＝0.98，η４＝０.99.η5=0.96则：η总=0.96×0.98３×0.97×0.99×0.96=0.83所以：电机所需的工作功率：第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页Pd=FV/1000η总=(2600×2.3)/(1000×0.83)=7.2(kw)3、确定电动机转速卷筒工作转速为：n卷筒＝60×1000·V/（π·D）=(60×1000×2.3)/（450·π）=97.7r/min根据手册Ｐ７表１推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围Ｉ’=3～６。取链轮传动比Ｉ１’=２～5。则总传动比理论范围为：Ｉa’＝６～30。故电动机转速的可选范为N’d=I’a×n卷筒=(6～30)×97.7=586.2～2931r/min则符合这一范围的同步转速有：750、1000和1500r/min根据容量和转速，由相关手册查出三种适用的电动机型号：（如下表）方案电动机型号额定功率电动机转速(r/min)电动机重量N传动装置传动比同步转速满载转速总传动比V带传动减速器第7页共31页第6页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦...
