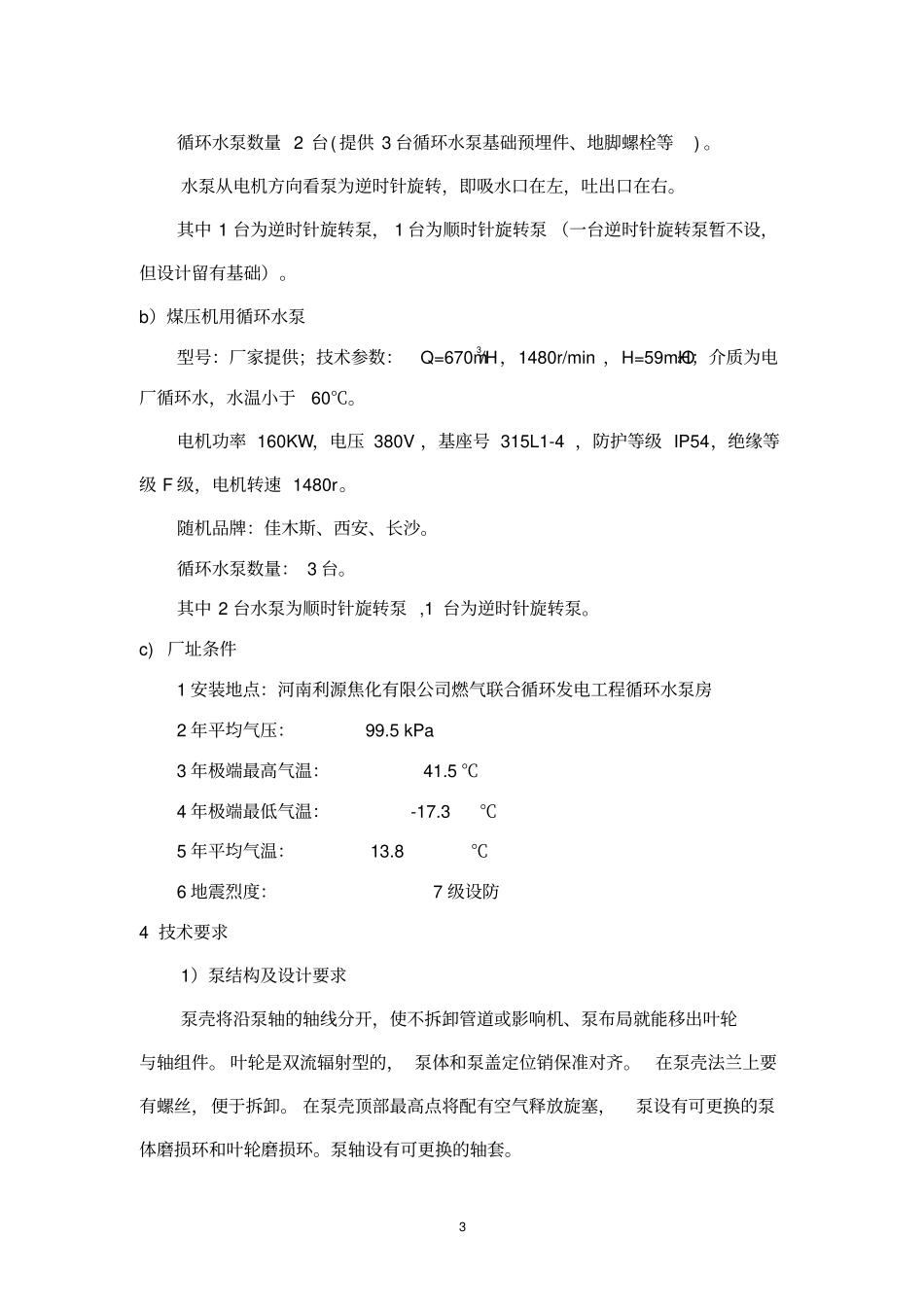

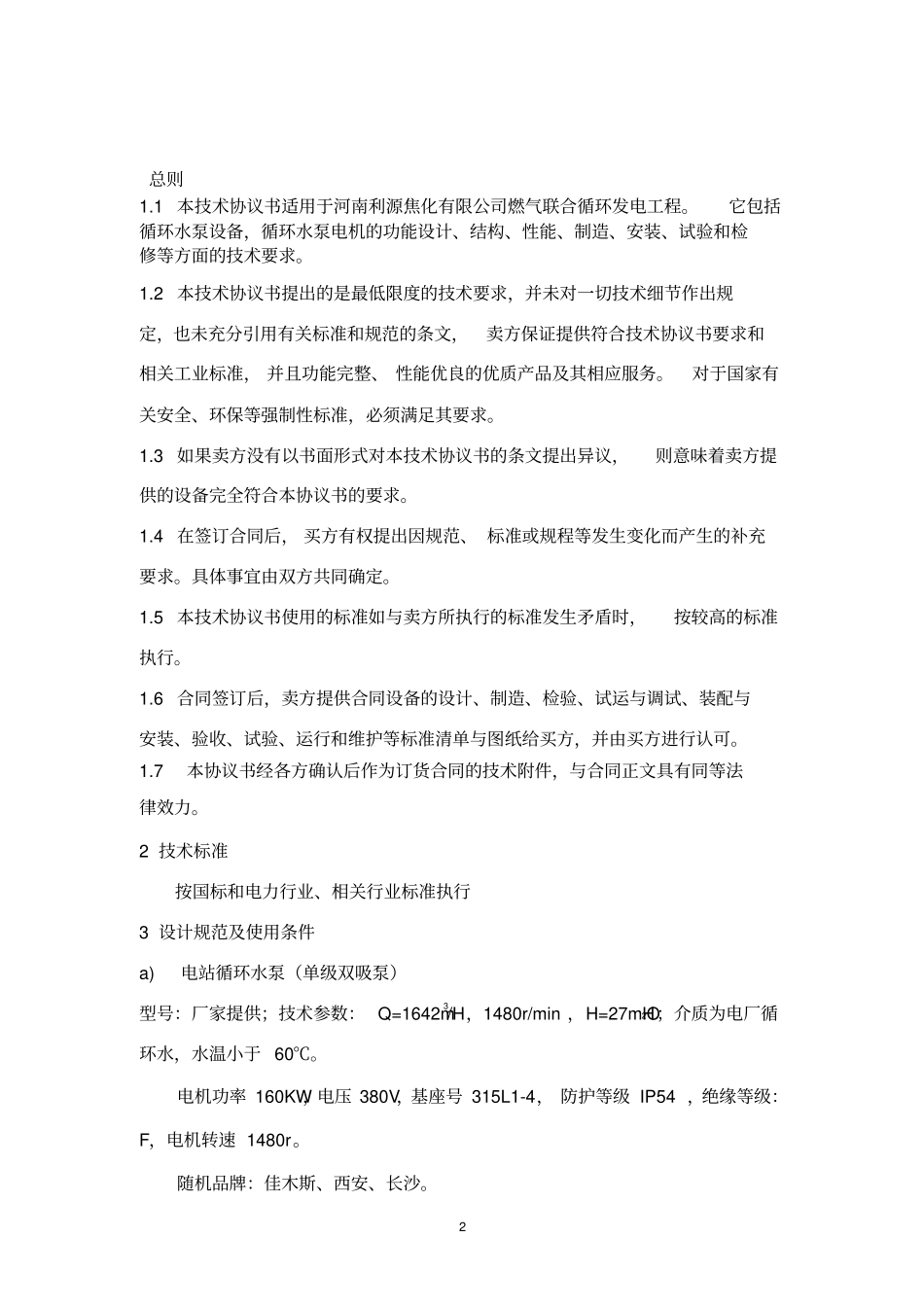

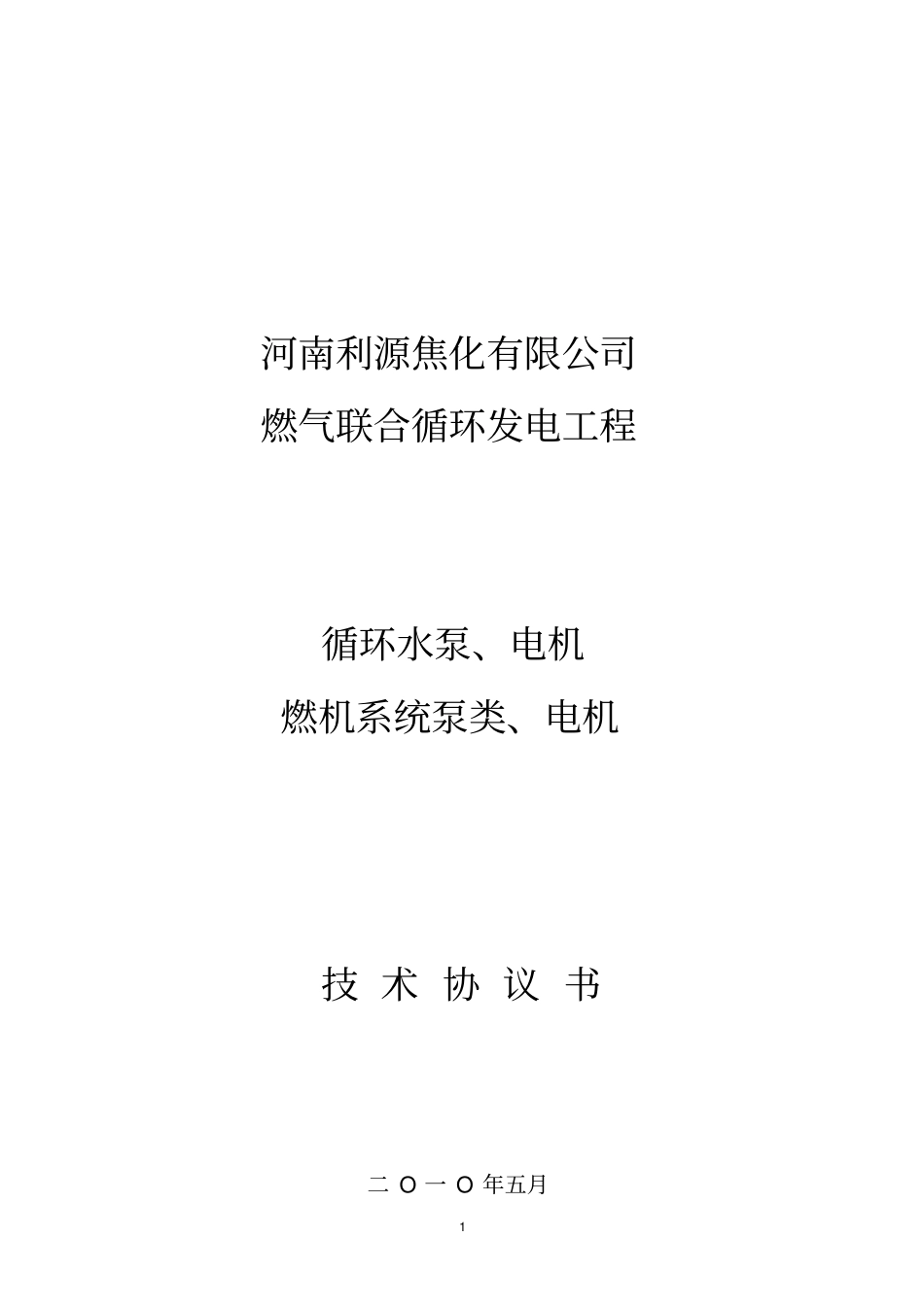

1河南利源焦化有限公司燃气联合循环发电工程循环水泵、电机燃机系统泵类、电机技术协议书二O一O年五月2总则1.1本技术协议书适用于河南利源焦化有限公司燃气联合循环发电工程。它包括循环水泵设备，循环水泵电机的功能设计、结构、性能、制造、安装、试验和检修等方面的技术要求。1.2本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引用有关标准和规范的条文，卖方保证提供符合技术协议书要求和相关工业标准，并且功能完整、性能优良的优质产品及其相应服务。对于国家有关安全、环保等强制性标准，必须满足其要求。1.3如果卖方没有以书面形式对本技术协议书的条文提出异议，则意味着卖方提供的设备完全符合本协议书的要求。1.4在签订合同后，买方有权提出因规范、标准或规程等发生变化而产生的补充要求。具体事宜由双方共同确定。1.5本技术协议书使用的标准如与卖方所执行的标准发生矛盾时，按较高的标准执行。1.6合同签订后，卖方提供合同设备的设计、制造、检验、试运与调试、装配与安装、验收、试验、运行和维护等标准清单与图纸给买方，并由买方进行认可。1.7本协议书经各方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。2技术标准按国标和电力行业、相关行业标准执行3设计规范及使用条件a)电站循环水泵（单级双吸泵）型号：厂家提供；技术参数：Q=1642m3/H，1480r/min，H=27mH2O；介质为电厂循环水，水温小于60℃。电机功率160KW，电压380V，基座号315L1-4，防护等级IP54，绝缘等级：F，电机转速1480r。随机品牌：佳木斯、西安、长沙。3循环水泵数量2台(提供3台循环水泵基础预埋件、地脚螺栓等)。水泵从电机方向看泵为逆时针旋转，即吸水口在左，吐出口在右。其中1台为逆时针旋转泵，1台为顺时针旋转泵（一台逆时针旋转泵暂不设，但设计留有基础）。b）煤压机用循环水泵型号：厂家提供；技术参数：Q=670m3/H，1480r/min，H=59mH2O；介质为电厂循环水，水温小于60℃。电机功率160KW，电压380V，基座号315L1-4，防护等级IP54，绝缘等级F级，电机转速1480r。随机品牌：佳木斯、西安、长沙。循环水泵数量：3台。其中2台水泵为顺时针旋转泵,1台为逆时针旋转泵。c)厂址条件1安装地点：河南利源焦化有限公司燃气联合循环发电工程循环水泵房2年平均气压：99.5kPa3年极端最高气温：41.5℃4年极端最低气温：-17.3℃5年平均气温：13.8℃6地震烈度：7级设防4技术要求1）泵结构及设计要求泵壳将沿泵轴的轴线分开，使不拆卸管道或影响机、泵布局就能移出叶轮与轴组件。叶轮是双流辐射型的，泵体和泵盖定位销保准对齐。在泵壳法兰上要有螺丝，便于拆卸。在泵壳顶部最高点将配有空气释放旋塞，泵设有可更换的泵体磨损环和叶轮磨损环。泵轴设有可更换的轴套。4泵轴承向外侧安装。轴承是球型的或滚柱型的，轴承设计将能承受的最大计算负荷的25%，并能适宜反转，润滑部件的设计不造成泵流体的污染，达到不拆卸任何部件即可使轴承得到周期性的润滑。泵旋转部件作静态和动态平衡，泵和电机的第一临界速度至少大于设计转速的50%。泵能承受短时反转，泵轴上零件将有固定措施，在反转时，不松动。泵可以承受的反转速度为正向最大转速的130%。对每台泵配有全套固定螺丝。所有泵壳栓钉、螺丝、螺帽、销子和固定螺栓是不锈钢的。泵与电机的联轴器为弹性联轴器，在所有载荷工况下，泵和电机的联轴器能满足电机最大扭矩的要求。联轴器设有保护罩。进出口法兰符合ISO7005-2的规定。泵通常用常温清水做静水压试验，泵壳体试验为工作压力的1.5倍，轴承冷却室试验压力0.8Mpa，水压试验持续时间不少于5分钟。泵通过国家清水离心泵节能产品认证。泵的性能测试按标准ISO3555/B级。泵组的振动测量符合GB10889《泵的振动测量与评价方法》标准的B级规定。泵机组的噪声测量与评价方法按GB10890有关规定，噪声级别为B级。2）泵的性能保证进行泵性能测试时，泵性能参数（流量、扬程、效率及汽蚀余量）能达到要求。泵在设计运行工作点时流量与扬程允许误差符合ISO3555/B级。3）泵驱动电机泵制造商负责配套电机，配套的电机将保证泵组达到性能并负责电机的具体尺寸、规格的选...
