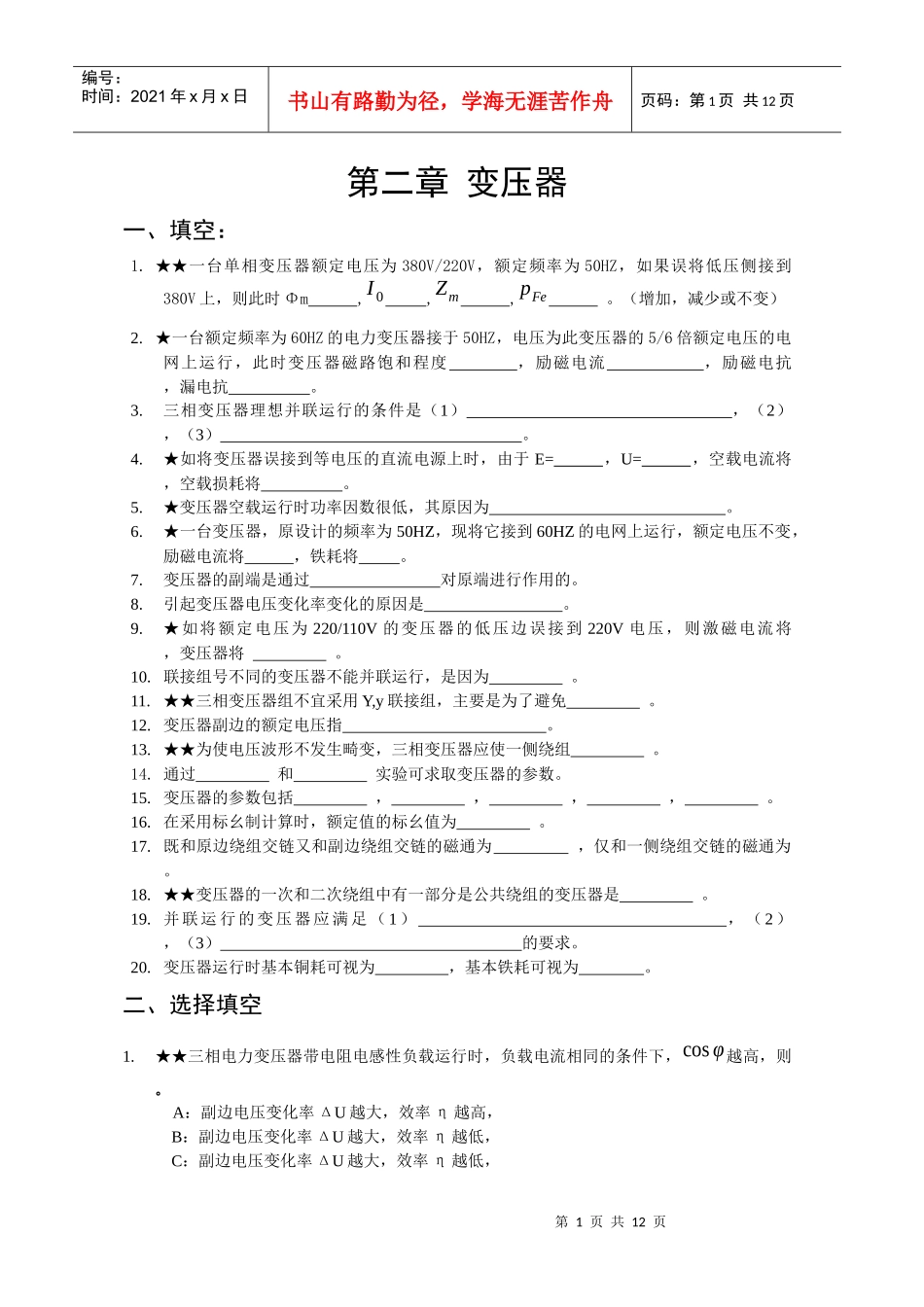

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页第二章变压器一、填空：1.★★一台单相变压器额定电压为380V/220V，额定频率为50HZ，如果误将低压侧接到380V上，则此时Φm,I0,Zm,pFe。（增加，减少或不变）2.★一台额定频率为60HZ的电力变压器接于50HZ，电压为此变压器的5/6倍额定电压的电网上运行，此时变压器磁路饱和程度，励磁电流，励磁电抗，漏电抗。3.三相变压器理想并联运行的条件是（1），（2），（3）。4.★如将变压器误接到等电压的直流电源上时，由于E=，U=，空载电流将，空载损耗将。5.★变压器空载运行时功率因数很低，其原因为。6.★一台变压器，原设计的频率为50HZ，现将它接到60HZ的电网上运行，额定电压不变，励磁电流将，铁耗将。7.变压器的副端是通过对原端进行作用的。8.引起变压器电压变化率变化的原因是。9.★如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，变压器将。10.联接组号不同的变压器不能并联运行，是因为。11.★★三相变压器组不宜采用Y,y联接组，主要是为了避免。12.变压器副边的额定电压指。13.★★为使电压波形不发生畸变，三相变压器应使一侧绕组。14.通过和实验可求取变压器的参数。15.变压器的参数包括，，，，。16.在采用标幺制计算时，额定值的标幺值为。17.既和原边绕组交链又和副边绕组交链的磁通为，仅和一侧绕组交链的磁通为。18.★★变压器的一次和二次绕组中有一部分是公共绕组的变压器是。19.并联运行的变压器应满足（1），（2），（3）的要求。20.变压器运行时基本铜耗可视为，基本铁耗可视为。二、选择填空1.★★三相电力变压器带电阻电感性负载运行时，负载电流相同的条件下，cosφ越高，则。A：副边电压变化率ΔU越大，效率η越高，B：副边电压变化率ΔU越大，效率η越低，C：副边电压变化率ΔU越大，效率η越低，第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页D：副边电压变化率ΔU越小，效率η越高。2.★一台三相电力变压器SN=560KVA，U1N/U2N=10000/400(v),D,y接法，负载时忽略励磁电流，低压边相电流为808.3A时，则高压边的相电流为。A：808.3A，B:56A，C:18.67A，D:32.33A。3.一台变比为Ｋ＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６，那末原边的励磁阻抗标幺值是。Ａ：１６,Ｂ：１６００,Ｃ：０.１６。4.★★变压器的其它条件不变，外加电压增加１０℅，则原边漏抗X1，副边漏抗X2和励磁电抗Xm将。Ａ：不变，Ｂ：增加１０%，Ｃ：减少１０%。（分析时假设磁路不饱和）1.三相电力变压器磁势平衡方程为。A：原，副边磁势的代数和等于合成磁势B：原，副边磁势的时间向量和等于合成磁势C：原，副边磁势算术差等于合成磁势2.电压与频率都增加5℅时，穿过铁芯线圈的主磁通。A增加B减少C基本不变3.升压变压器，一次绕组的每匝电势二次绕组的每匝电势。A等于B大于C小于4.三相变压器二次侧的额定电压是指原边加额定电压时二次侧的电压A空载线B空载相C额定负载时的线5.单相变压器通入正弦激磁电流，二次侧的空载电压波形为。A正弦波B尖顶波C平顶波6.★★变压器的其它条件不变，若原副边的匝数同时减少10℅，则X1，X2及Xm的大小将。A：X1和X2同时减少10，Xm增大B：X1和X2同时减少到0.81倍,Xm减少C：X1和X2同时减少到0.81倍，Xm增加D：X1和X2同时减少10℅，Xm减少7.★如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页变压器将。A：不变；B:增大一倍；C:增加很多倍;D:正常工作;E:发热但无损坏危险；F:严重发热有烧坏危险8.联接组号不同的变压器不能并联运行，是因为。A:电压变化率太大；B:空载环流太大；C:负载时激磁电流太大；D:不同联接组号的变压器变比不同。9.★★三相变压器组不宜采用Y,y联接组，主要是为了避免。A：线电势波形放生畸变；B：相电势波形放生畸变；C：损耗增大；D：有效材料的消耗增大。10.★变压器原边每匝数增加5%，副边匝数下降5%，激磁电抗将。...
