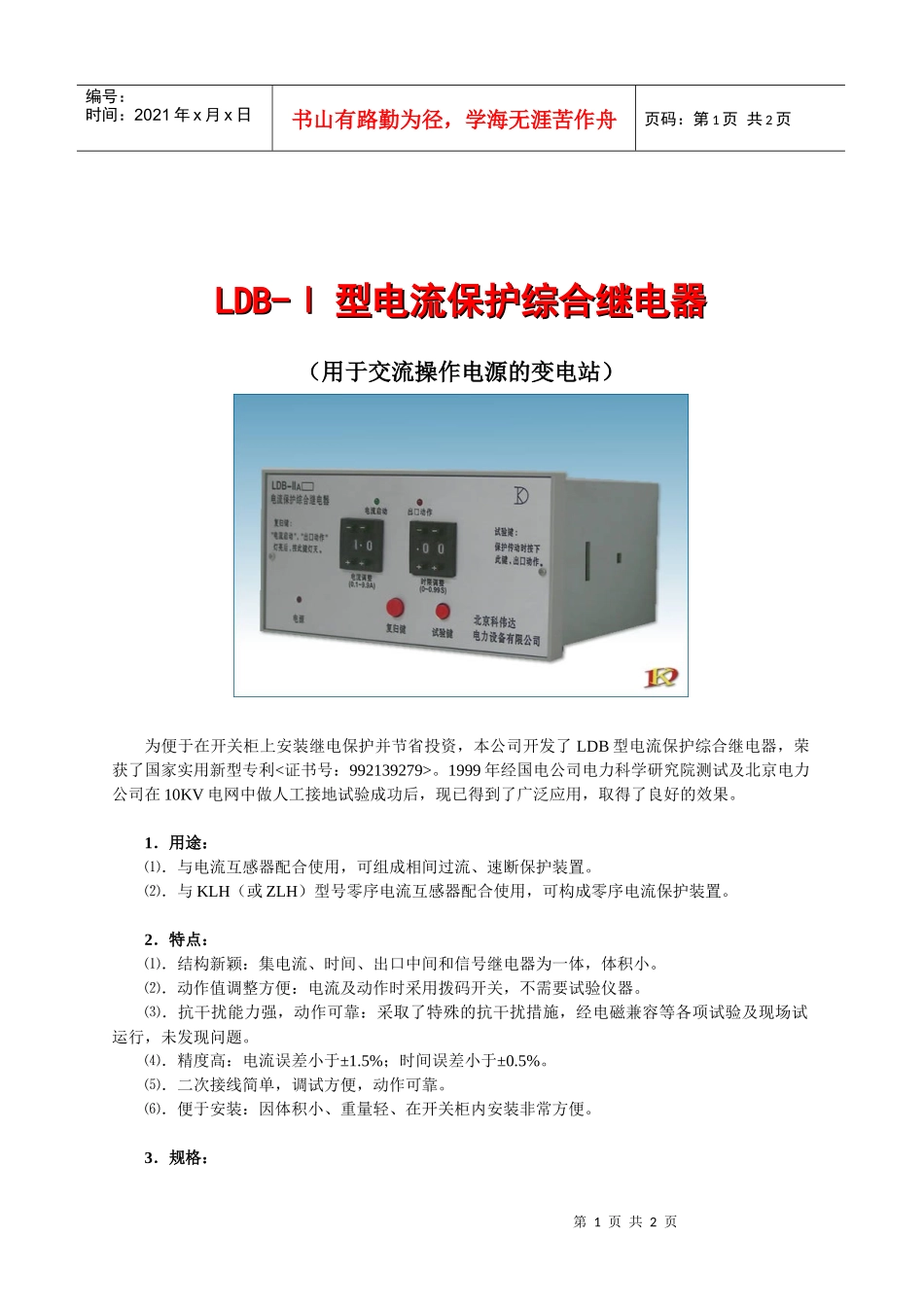

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页LDB-ⅠLDB-Ⅰ型电流保护综合继电器型电流保护综合继电器（用于交流操作电源的变电站）为便于在开关柜上安装继电保护并节省投资，本公司开发了LDB型电流保护综合继电器，荣获了国家实用新型专利<证书号：992139279>。1999年经国电公司电力科学研究院测试及北京电力公司在10KV电网中做人工接地试验成功后，现已得到了广泛应用，取得了良好的效果。1．用途：⑴．与电流互感器配合使用，可组成相间过流、速断保护装置。⑵．与KLH（或ZLH）型号零序电流互感器配合使用，可构成零序电流保护装置。2．特点：⑴．结构新颖：集电流、时间、出口中间和信号继电器为一体，体积小。⑵．动作值调整方便：电流及动作时采用拨码开关，不需要试验仪器。⑶．抗干扰能力强，动作可靠：采取了特殊的抗干扰措施，经电磁兼容等各项试验及现场试运行，未发现问题。⑷．精度高：电流误差小于±1.5%；时间误差小于±0.5%。⑸．二次接线简单，调试方便，动作可靠。⑹．便于安装：因体积小、重量轻、在开关柜内安装非常方便。3．规格：第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页⑴．LDB-Ⅰ型：适用于交流操作的变电站加装零序保护。与反时限保护配合作用，组成相间过流、速断保护及零序保护装置。例如，原装有反时限保护，现需要增加零序保护装置，安装最方便。⑵．LDB-Ⅱ型：适用于直流操作的变电站，例如原装有定时限过流、速断保护，现需要增加零序保护，选用此型号，安装最方便。
