PowerMILL模具程编技巧传授VIP免费

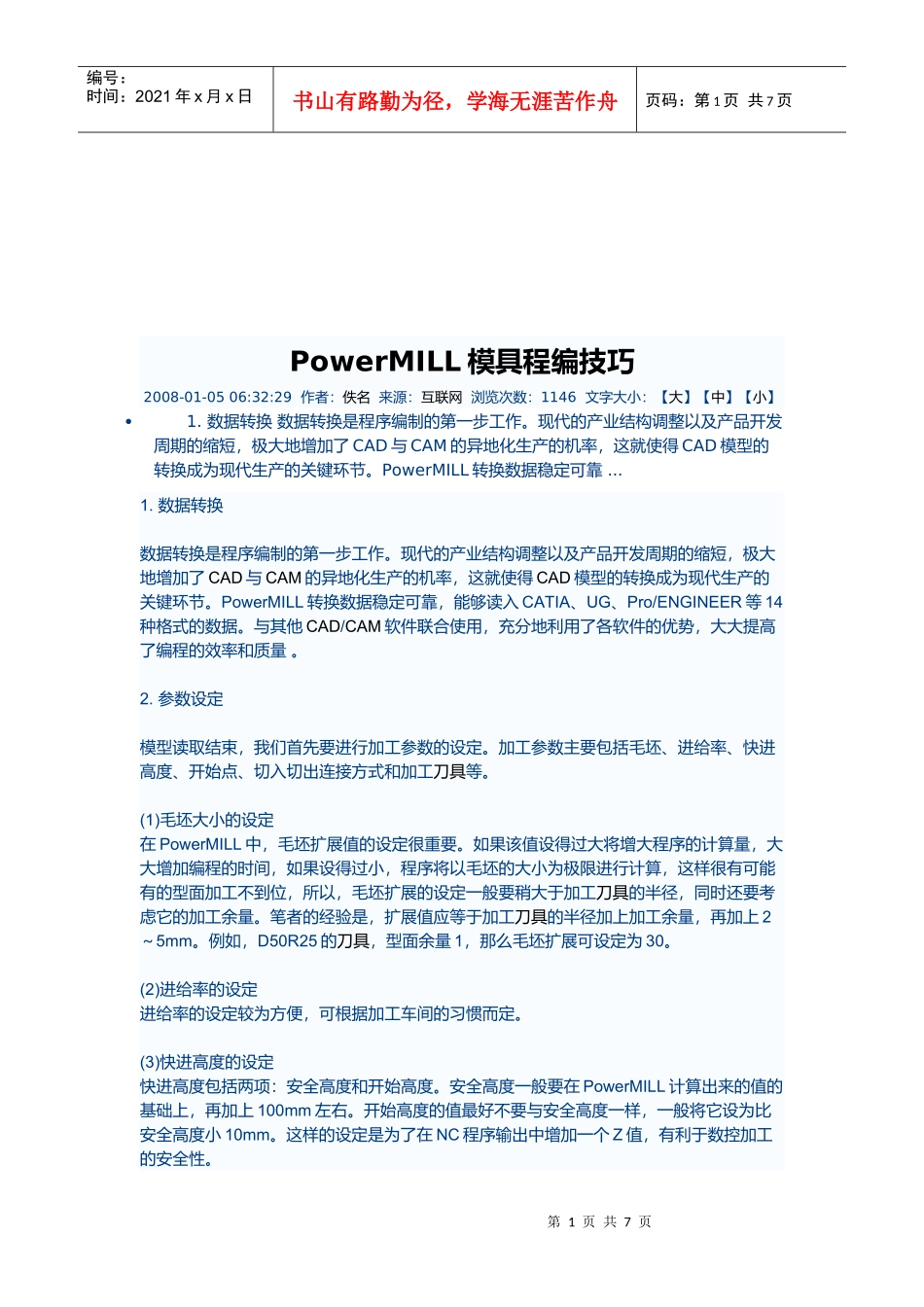

PowerMILL模具程编技巧传授_第1页
1/7

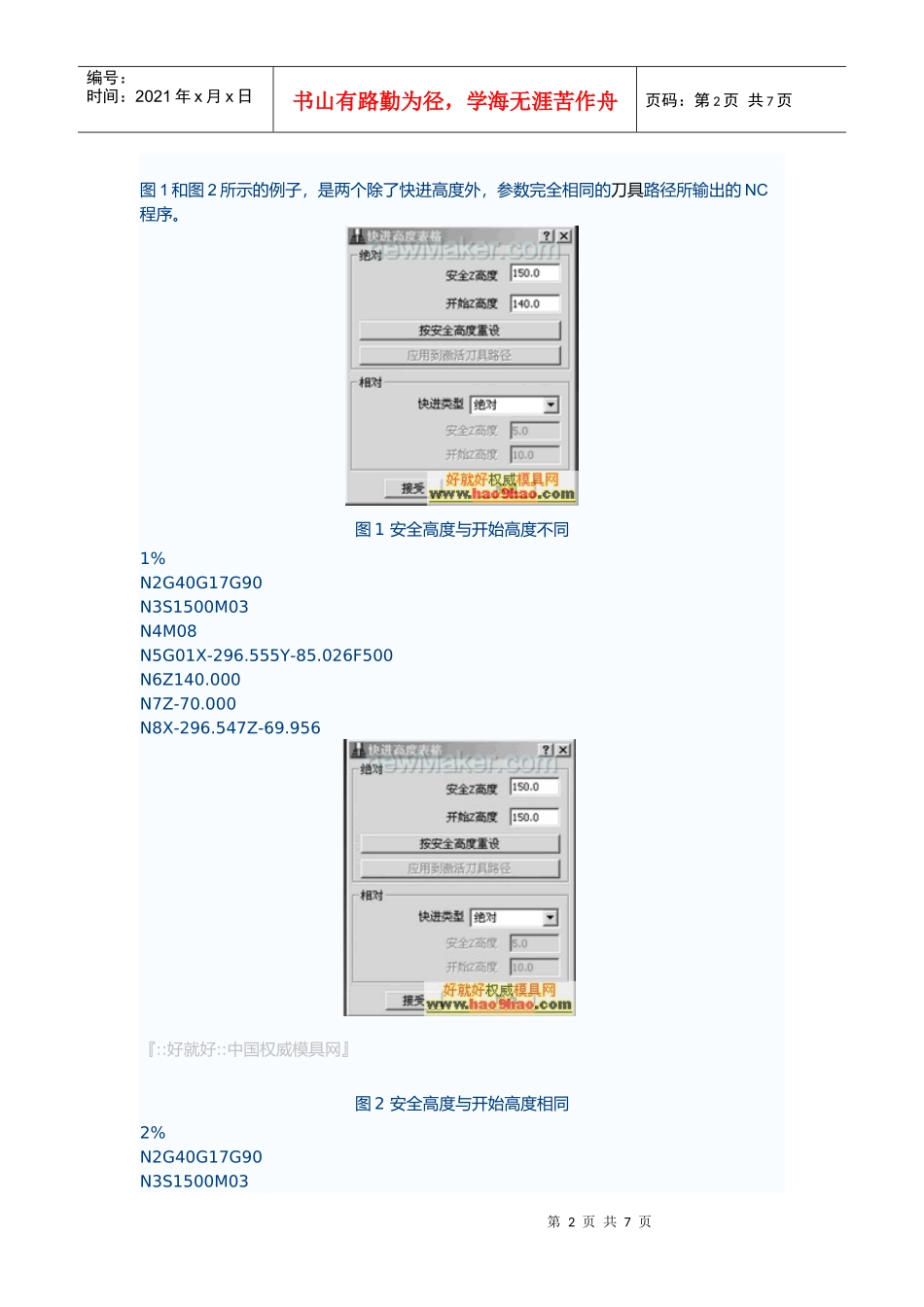

PowerMILL模具程编技巧传授_第2页
2/7

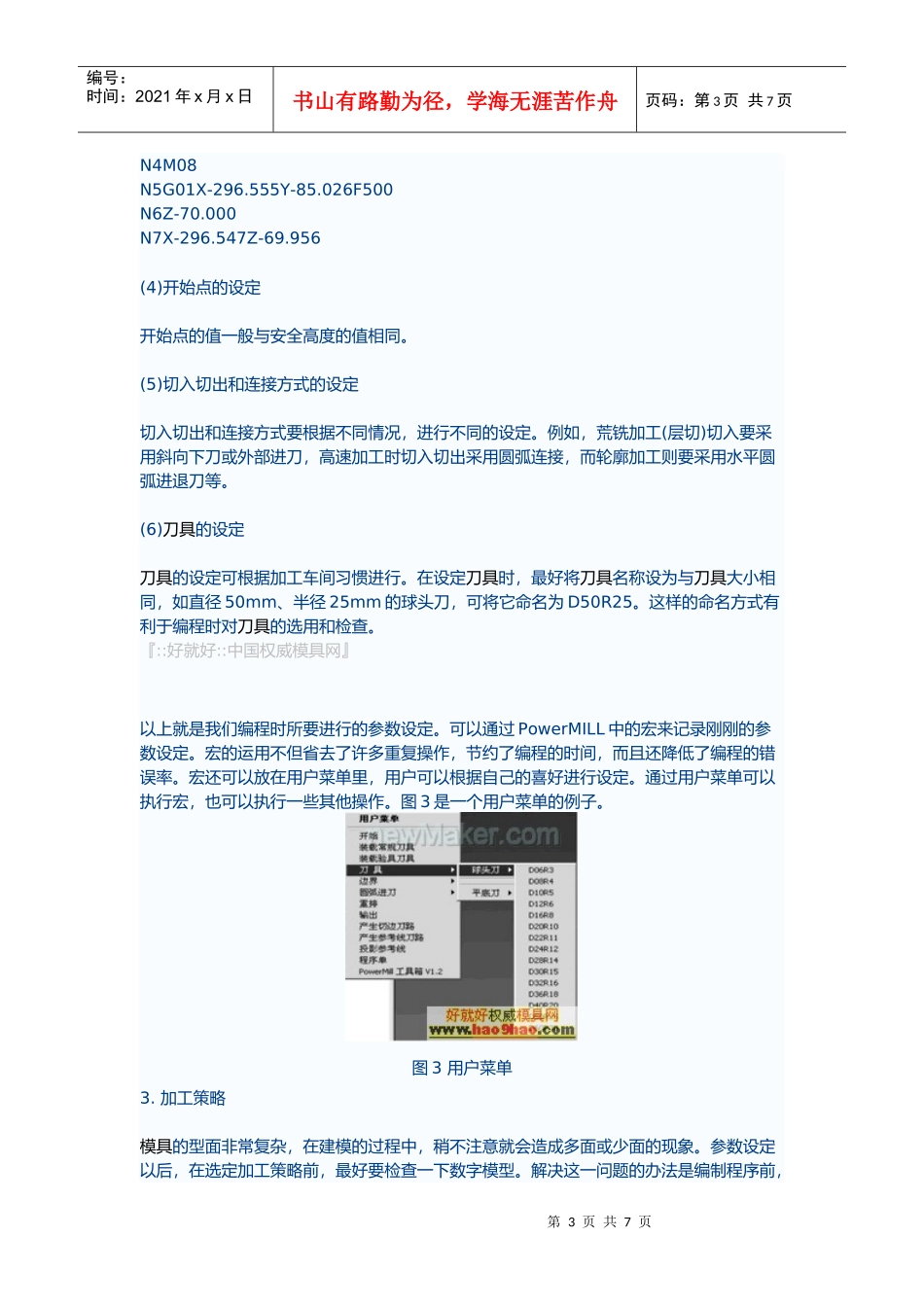

PowerMILL模具程编技巧传授_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页PowerMILL模具程编技巧2008-01-0506:32:29作者:佚名来源:互联网浏览次数:1146文字大小:【大】【中】【小】1.数据转换数据转换是程序编制的第一步工作。现代的产业结构调整以及产品开发周期的缩短,极大地增加了CAD与CAM的异地化生产的机率,这就使得CAD模型的转换成为现代生产的关键环节。PowerMILL转换数据稳定可靠...1.数据转换数据转换是程序编制的第一步工作。现代的产业结构调整以及产品开发周期的缩短,极大地增加了CAD与CAM的异地化生产的机率,这就使得CAD模型的转换成为现代生产的关键环节。PowerMILL转换数据稳定可靠,能够读入CATIA、UG、Pro/ENGINEER等14种格式的数据。与其他CAD/CAM软件联合使用,充分地利用了各软件的优势,大大提高了编程的效率和质量。2.参数设定模型读取结束,我们首先要进行加工参数的设定。加工参数主要包括毛坯、进给率、快进高度、开始点、切入切出连接方式和加工刀具等。(1)毛坯大小的设定在PowerMILL中,毛坯扩展值的设定很重要。如果该值设得过大将增大程序的计算量,大大增加编程的时间,如果设得过小,程序将以毛坯的大小为极限进行计算,这样很有可能有的型面加工不到位,所以,毛坯扩展的设定一般要稍大于加工刀具的半径,同时还要考虑它的加工余量。笔者的经验是,扩展值应等于加工刀具的半径加上加工余量,再加上2~5mm。例如,D50R25的刀具,型面余量1,那么毛坯扩展可设定为30。(2)进给率的设定进给率的设定较为方便,可根据加工车间的习惯而定。(3)快进高度的设定快进高度包括两项:安全高度和开始高度。安全高度一般要在PowerMILL计算出来的值的基础上,再加上100mm左右。开始高度的值最好不要与安全高度一样,一般将它设为比安全高度小10mm。这样的设定是为了在NC程序输出中增加一个Z值,有利于数控加工的安全性。第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页图1和图2所示的例子,是两个除了快进高度外,参数完全相同的刀具路径所输出的NC程序。图1安全高度与开始高度不同1%N2G40G17G90N3S1500M03N4M08N5G01X-296.555Y-85.026F500N6Z140.000N7Z-70.000N8X-296.547Z-69.956『::好就好::中国权威模具网』图2安全高度与开始高度相同2%N2G40G17G90N3S1500M03第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页N4M08N5G01X-296.555Y-85.026F500N6Z-70.000N7X-296.547Z-69.956(4)开始点的设定开始点的值一般与安全高度的值相同。(5)切入切出和连接方式的设定切入切出和连接方式要根据不同情况,进行不同的设定。例如,荒铣加工(层切)切入要采用斜向下刀或外部进刀,高速加工时切入切出采用圆弧连接,而轮廓加工则要采用水平圆弧进退刀等。(6)刀具的设定刀具的设定可根据加工车间习惯进行。在设定刀具时,最好将刀具名称设为与刀具大小相同,如直径50mm、半径25mm的球头刀,可将它命名为D50R25。这样的命名方式有利于编程时对刀具的选用和检查。『::好就好::中国权威模具网』以上就是我们编程时所要进行的参数设定。可以通过PowerMILL中的宏来记录刚刚的参数设定。宏的运用不但省去了许多重复操作,节约了编程的时间,而且还降低了编程的错误率。宏还可以放在用户菜单里,用户可以根据自己的喜好进行设定。通过用户菜单可以执行宏,也可以执行一些其他操作。图3是一个用户菜单的例子。图3用户菜单3.加工策略模具的型面非常复杂,在建模的过程中,稍不注意就会造成多面或少面的现象。参数设定以后,在选定加工策略前,最好要检查一下数字模型。解决这一问题的办法是编制程序前,第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页通过加工策略中的“自动清角”,以小直径球头刀,如R5、R3算出刀具路径。如果型面存在多面或少面现象,刀具路径会在多面或少面处产生多余的刀具路径,如图4、图5所示。通过这样的方法,你就可轻易地发现多面或少面的地方,从而对其进行相应的处理图4模型多面时产生的刀具...
