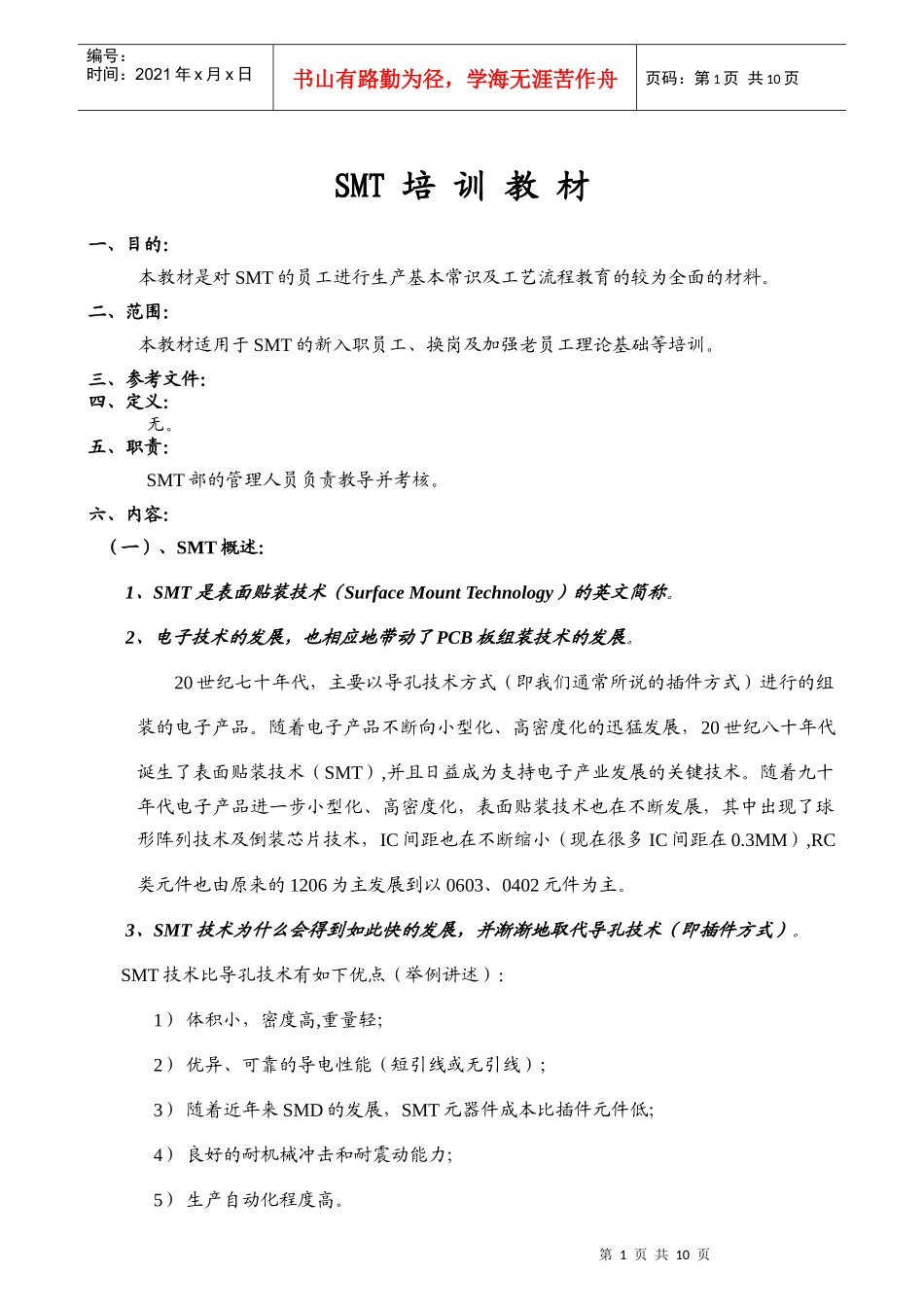

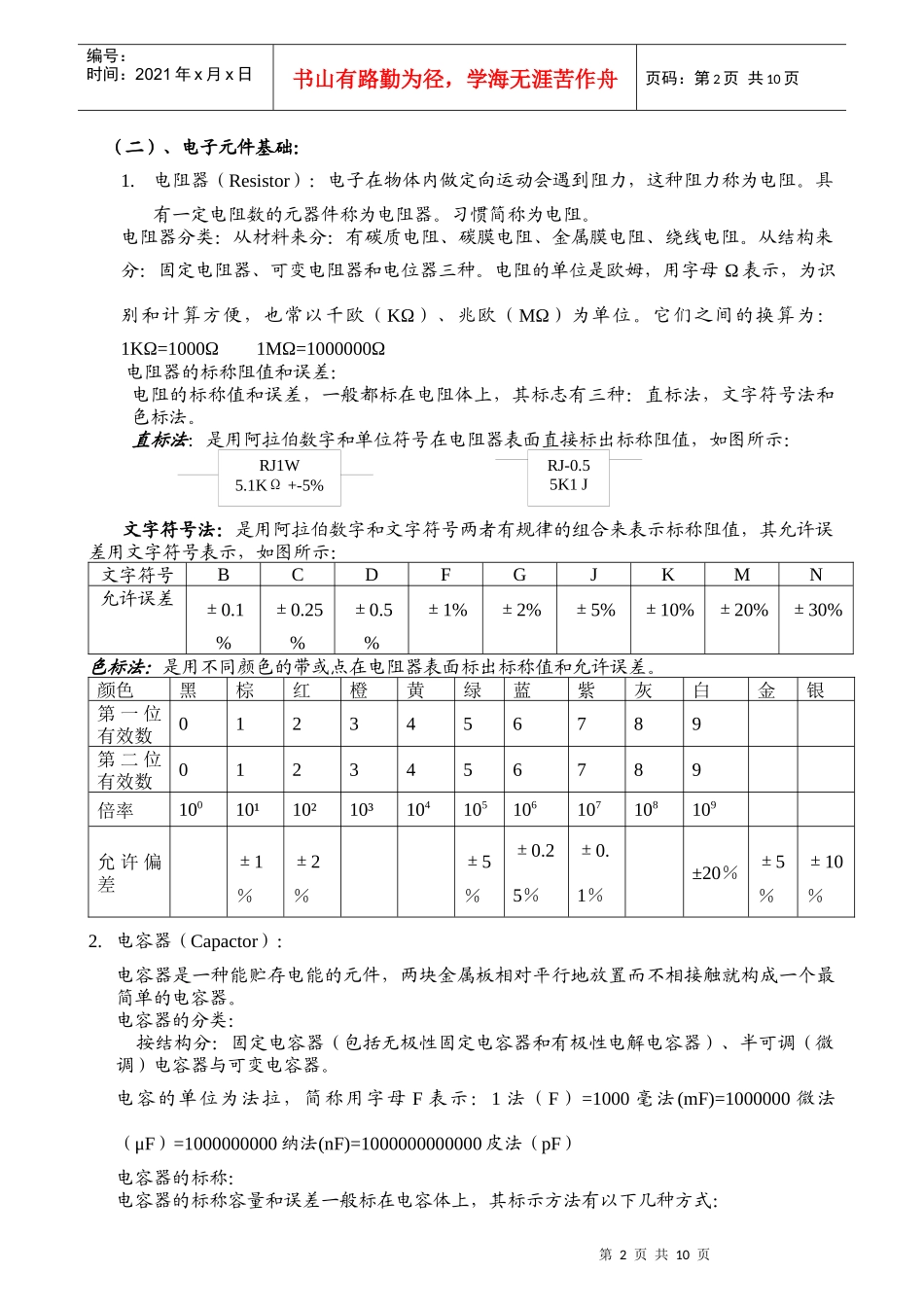

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页SMT培训教材一、目的：本教材是对SMT的员工进行生产基本常识及工艺流程教育的较为全面的材料。二、范围：本教材适用于SMT的新入职员工、换岗及加强老员工理论基础等培训。三、参考文件：四、定义：无。五、职责：SMT部的管理人员负责教导并考核。六、内容：（一）、SMT概述：1、SMT是表面贴装技术（SurfaceMountTechnology）的英文简称。2、电子技术的发展，也相应地带动了PCB板组装技术的发展。20世纪七十年代，主要以导孔技术方式（即我们通常所说的插件方式）进行的组装的电子产品。随着电子产品不断向小型化、高密度化的迅猛发展，20世纪八十年代诞生了表面贴装技术（SMT）,并且日益成为支持电子产业发展的关键技术。随着九十年代电子产品进一步小型化、高密度化，表面贴装技术也在不断发展，其中出现了球形阵列技术及倒装芯片技术，IC间距也在不断缩小（现在很多IC间距在0.3MM）,RC类元件也由原来的1206为主发展到以0603、0402元件为主。3、SMT技术为什么会得到如此快的发展，并渐渐地取代导孔技术（即插件方式）。SMT技术比导孔技术有如下优点（举例讲述）：1）体积小，密度高,重量轻；2）优异、可靠的导电性能（短引线或无引线）；3）随着近年来SMD的发展，SMT元器件成本比插件元件低；4）良好的耐机械冲击和耐震动能力；5）生产自动化程度高。第2页共10页第1页共10页RJ-0.55K1JRJ1W5.1KΩ+-5%编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页（二）、电子元件基础：1.电阻器（Resistor）：电子在物体内做定向运动会遇到阻力，这种阻力称为电阻。具有一定电阻数的元器件称为电阻器。习惯简称为电阻。电阻器分类：从材料来分：有碳质电阻、碳膜电阻、金属膜电阻、绕线电阻。从结构来分：固定电阻器、可变电阻器和电位器三种。电阻的单位是欧姆，用字母Ω表示，为识别和计算方便，也常以千欧（KΩ）、兆欧（MΩ）为单位。它们之间的换算为：1KΩ=1000Ω1MΩ=1000000Ω电阻器的标称阻值和误差：电阻的标称值和误差，一般都标在电阻体上，其标志有三种：直标法，文字符号法和色标法。直标法：是用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值，如图所示：文字符号法：是用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许误差用文字符号表示，如图所示：文字符号BCDFGJKMN允许误差±0.1%±0.25%±0.5%±1%±2%±5%±10%±20%±30%色标法：是用不同颜色的带或点在电阻器表面标出标称值和允许误差。颜色黑棕红橙黄绿蓝紫灰白金银第一位有效数0123456789第二位有效数0123456789倍率10010¹10²10³104105106107108109允许偏差±1％±2％±5％±0.25％±0.1％±20％±5％±10％2.电容器（Capactor）：电容器是一种能贮存电能的元件，两块金属板相对平行地放置而不相接触就构成一个最简单的电容器。电容器的分类：按结构分：固定电容器（包括无极性固定电容器和有极性电解电容器）、半可调（微调）电容器与可变电容器。电容的单位为法拉，简称用字母F表示：1法（F）=1000毫法(mF)=1000000微法（μF）=1000000000纳法(nF)=1000000000000皮法（рF）电容器的标称：电容器的标称容量和误差一般标在电容体上，其标示方法有以下几种方式：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页1）直标法：将标称容量及偏差值直接标在电容上；2）文字符号法：采用这种方法时，容量的整数部分写在容量单位标志符号的前面，容量的小数部分写在容量单位符号的后面；3）色标法：电容器色标法原则上与电阻器色标法相同，标志的颜色符号与电阻器采用的相同，色标法表示的电容单位为皮法（рF）4）耐压：系指在+85℃条件下能长期正常工作的电压，常用的额定电压有：6.3V,10V,16V,25V—2500V。电容器的规格与电阻器相同。3.电感器(Inductor)：电感线圈是应用电磁感应原理制成的元件，通常分两类；一类是应用自感作用的电感线圈，另一类是应用互感作用的变压器；电感器的单位：电感在电路中常用字母“L”表示，电感器的...
