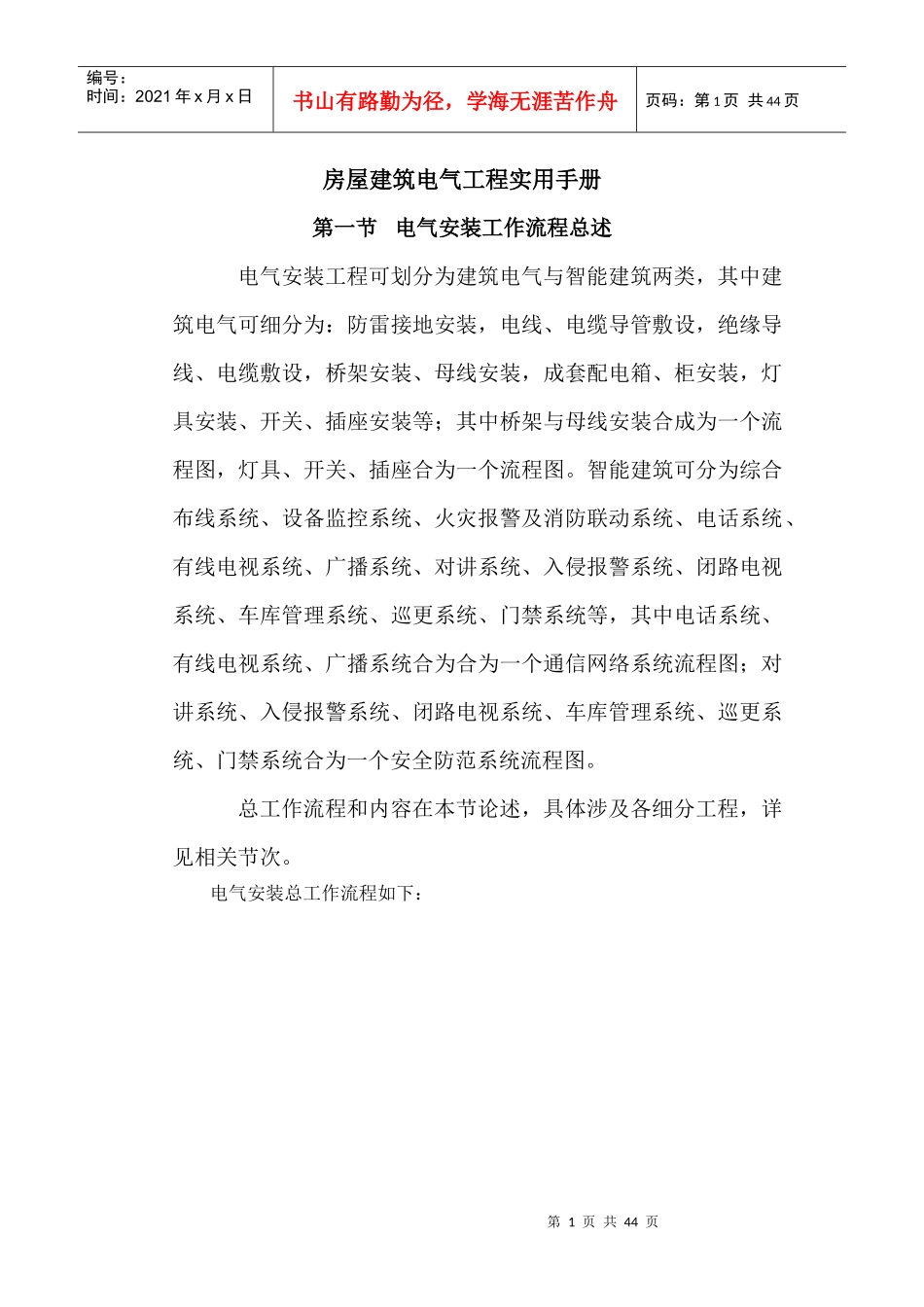

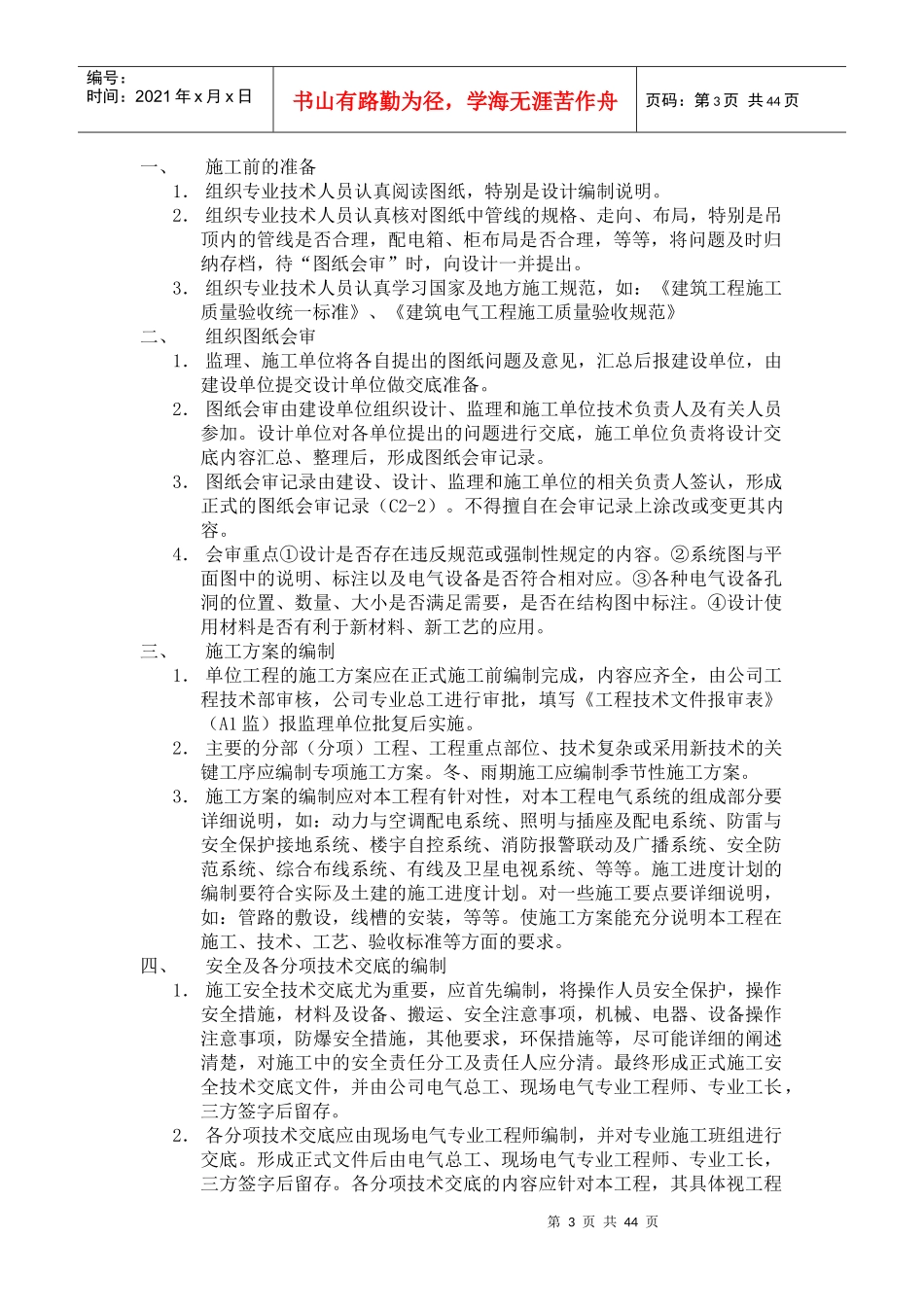

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页房屋建筑电气工程实用手册第一节电气安装工作流程总述电气安装工程可划分为建筑电气与智能建筑两类，其中建筑电气可细分为：防雷接地安装，电线、电缆导管敷设，绝缘导线、电缆敷设，桥架安装、母线安装，成套配电箱、柜安装，灯具安装、开关、插座安装等；其中桥架与母线安装合成为一个流程图，灯具、开关、插座合为一个流程图。智能建筑可分为综合布线系统、设备监控系统、火灾报警及消防联动系统、电话系统、有线电视系统、广播系统、对讲系统、入侵报警系统、闭路电视系统、车库管理系统、巡更系统、门禁系统等，其中电话系统、有线电视系统、广播系统合为合为一个通信网络系统流程图；对讲系统、入侵报警系统、闭路电视系统、车库管理系统、巡更系统、门禁系统合为一个安全防范系统流程图。总工作流程和内容在本节论述，具体涉及各细分工程，详见相关节次。电气安装总工作流程如下：第2页共44页第1页共44页分包方选择组织图纸会审熟悉图纸招标文件配合总包方编制施工组织设计、制定方案编制计划施工方案编制施工方案报批公司审批监理审查安全及各项技术交底预埋各种试验监理审批不同意不同意同意施工方案修改线槽，配电箱柜，线缆、母线，灯具，开关、插座及各弱电系统设备的安装、接线；防雷设施的安装。验收向业主移交编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页图纸会审纪录（C2-2）施工准备配合完成消防、人防、电梯、防雷测试，等专项验收第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页一、施工前的准备1．组织专业技术人员认真阅读图纸，特别是设计编制说明。2．组织专业技术人员认真核对图纸中管线的规格、走向、布局，特别是吊顶内的管线是否合理，配电箱、柜布局是否合理，等等，将问题及时归纳存档，待“图纸会审”时，向设计一并提出。3．组织专业技术人员认真学习国家及地方施工规范，如：《建筑工程施工质量验收统一标准》、《建筑电气工程施工质量验收规范》二、组织图纸会审1．监理、施工单位将各自提出的图纸问题及意见，汇总后报建设单位，由建设单位提交设计单位做交底准备。2．图纸会审由建设单位组织设计、监理和施工单位技术负责人及有关人员参加。设计单位对各单位提出的问题进行交底，施工单位负责将设计交底内容汇总、整理后，形成图纸会审记录。3．图纸会审记录由建设、设计、监理和施工单位的相关负责人签认，形成正式的图纸会审记录（C2-2）。不得擅自在会审记录上涂改或变更其内容。4．会审重点①设计是否存在违反规范或强制性规定的内容。②系统图与平面图中的说明、标注以及电气设备是否符合相对应。③各种电气设备孔洞的位置、数量、大小是否满足需要，是否在结构图中标注。④设计使用材料是否有利于新材料、新工艺的应用。三、施工方案的编制1．单位工程的施工方案应在正式施工前编制完成，内容应齐全，由公司工程技术部审核，公司专业总工进行审批，填写《工程技术文件报审表》（A1监）报监理单位批复后实施。2．主要的分部（分项）工程、工程重点部位、技术复杂或采用新技术的关键工序应编制专项施工方案。冬、雨期施工应编制季节性施工方案。3．施工方案的编制应对本工程有针对性，对本工程电气系统的组成部分要详细说明，如：动力与空调配电系统、照明与插座及配电系统、防雷与安全保护接地系统、楼宇自控系统、消防报警联动及广播系统、安全防范系统、综合布线系统、有线及卫星电视系统、等等。施工进度计划的编制要符合实际及土建的施工进度计划。对一些施工要点要详细说明，如：管路的敷设，线槽的安装，等等。使施工方案能充分说明本工程在施工、技术、工艺、验收标准等方面的要求。四、安全及各分项技术交底的编制1．施工安全技术交底尤为重要，应首先编制，将操作人员安全保护，操作安全措施，材料及设备、搬运、安全注意事项，机械、电器、设备操作注意事项，防爆安全措施，其他要求，环保措施等，尽可能详细的阐述清楚，对施工中的安全责任分工及责任人应...
