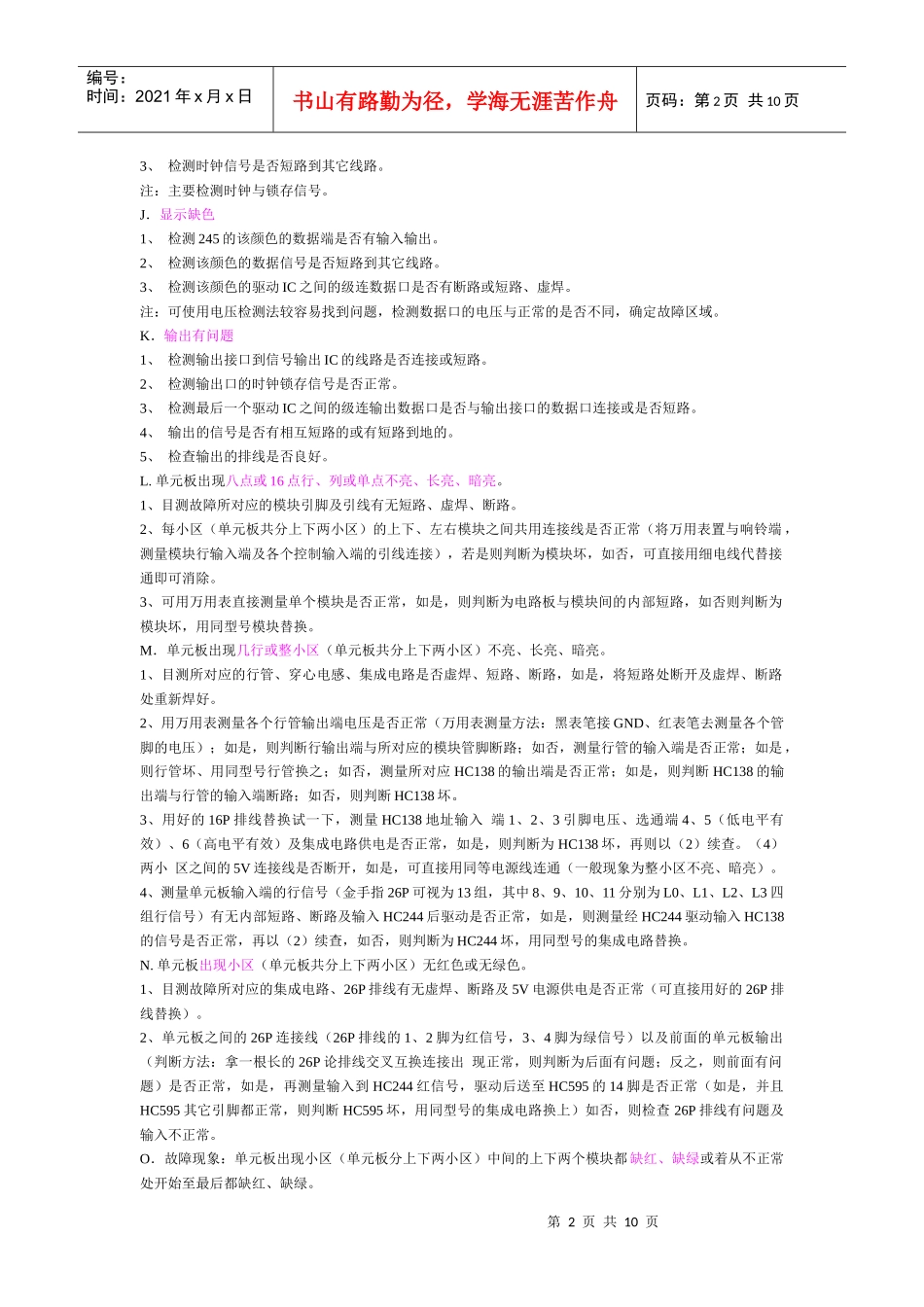

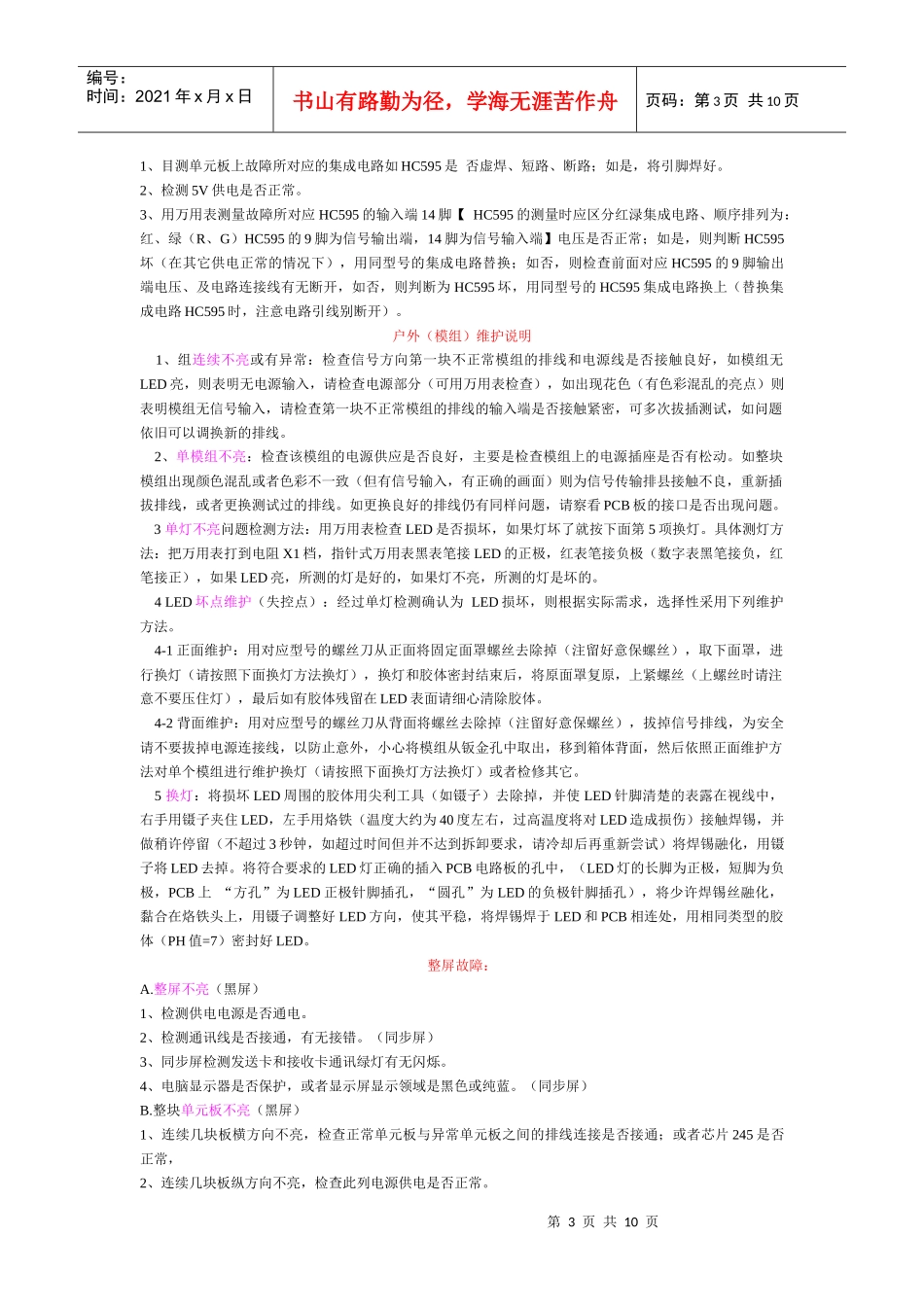

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。3、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。该法必须在电路断电的情况下操作，避免损坏表。4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。单元板故障：A．整板不亮1、检查供电电源与信号线是否连接。2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。注：主要检查电源与使能（EN）信号。B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。3、检测A、B、C、D各信号之间是否短路或某信号与地短路。注：主要检测ABCD行信号。C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。2、检测4953输出端是否与其它输出端短路。E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。2、更换模块或单灯。F．全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。G．有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。2、检测该行是否与电源正极短路。3、更换其驱动IC。H．显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。I．显示混乱，输出不正常1、检测时钟CLK锁存STB信号是否短路。2、检测245的时钟CLK是否有输入输出。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页3、检测时钟信号是否短路到其它线路。注：主要检测时钟与锁存信号。J．显示缺色1、检测245的该颜色的数据端是否有输入输出。2、检测该颜色的数据信号是否短路到其它线路。3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。注：可使用电压检测法较容易找到问题，检测数据口的电压与正常的是否不同，确定故障区域。K．输出有问题1、检测输出接口到信号输出IC的线路是否连接或短路。2、检测输出口的时钟锁存信号是否正常。3、检测最后一个驱动IC之间的级连输出数据口是否与输出接口的数据口连接或是否短路。4、输出的信号是否有相互短路的或有短路到地的。5、检查输出的排线是否良好。L.单元板出现八点或16点行、列或单点不亮、长亮、暗亮。1、目测故障所对应的模块引脚及引线有无短路、虚焊、断路。2、每小区（单元板共分上下两小区）的上下、左右模块之间共用连接线是否正常（将万用表置与响铃端，测量模块行输入端及各个控制输入端的引线连接），若是则判断为模块坏，如否，可直接用细电线代替接通即可消除。3、可用万用表直接测量单个模块是否正常，如是，则判断为电路板与模块间的内部短路，如否则判断为模块坏，用同型号模块替换。M．单元板出现几行或整小区（单元板共分上下两小区）不亮、长亮、暗亮。1、目...
