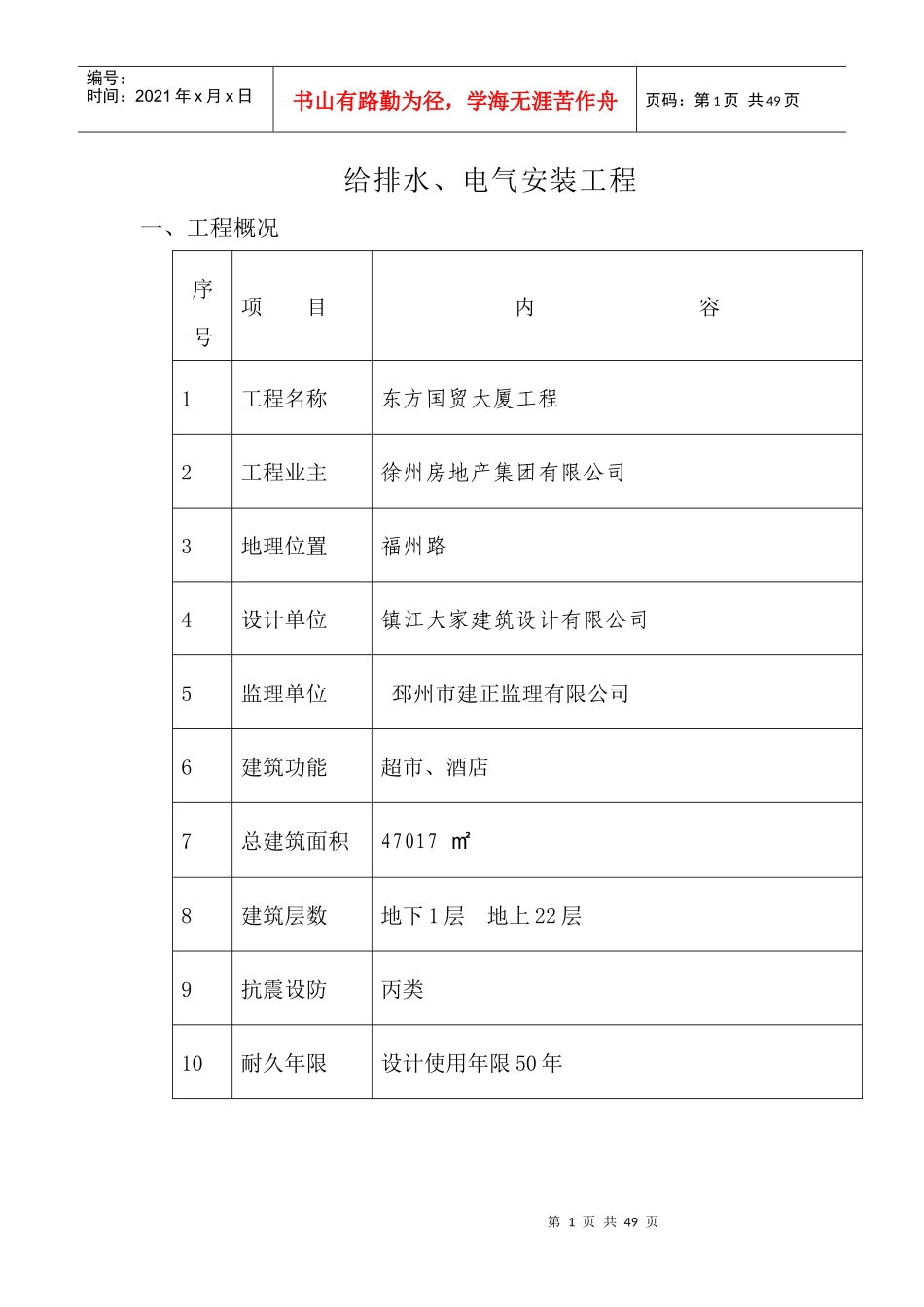

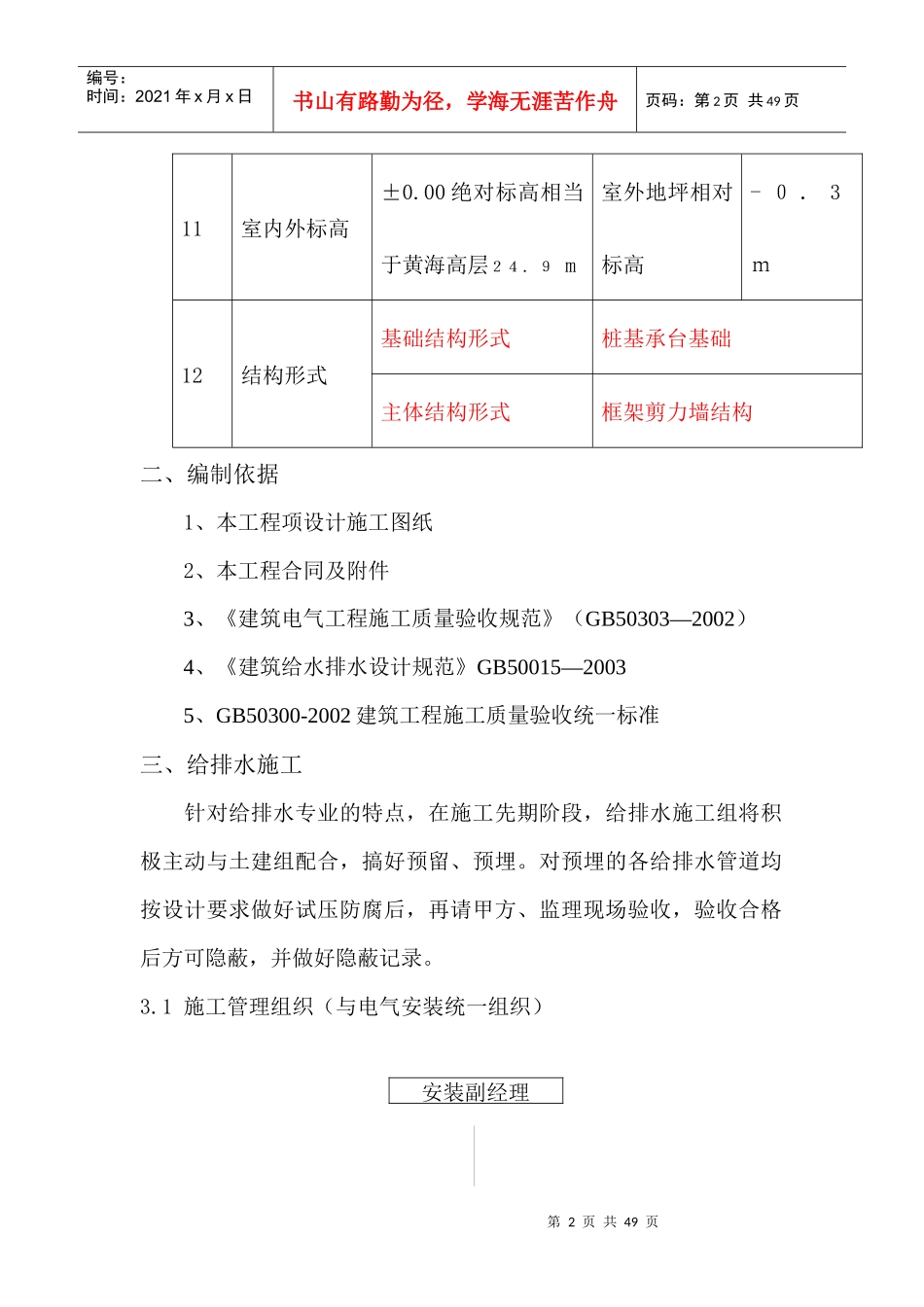

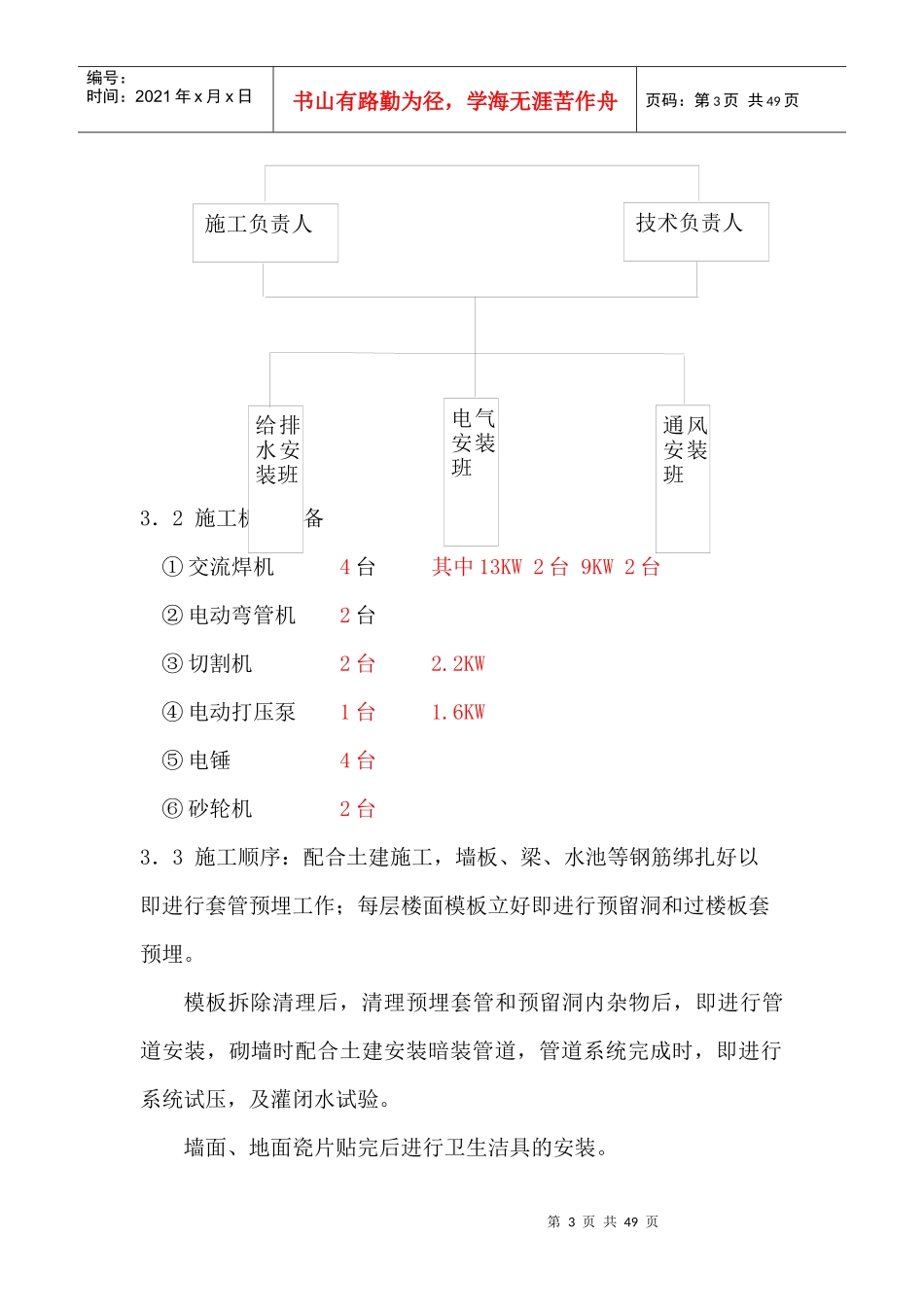

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页给排水、电气安装工程一、工程概况序号项目内容1工程名称东方国贸大厦工程2工程业主徐州房地产集团有限公司3地理位置福州路4设计单位镇江大家建筑设计有限公司5监理单位邳州市建正监理有限公司6建筑功能超市、酒店7总建筑面积47017㎡8建筑层数地下1层地上22层9抗震设防丙类10耐久年限设计使用年限50年第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页11室内外标高±0.00绝对标高相当于黄海高层２４．９m室外地坪相对标高-０．3ｍ12结构形式基础结构形式桩基承台基础主体结构形式框架剪力墙结构二、编制依据1、本工程项设计施工图纸2、本工程合同及附件3、《建筑电气工程施工质量验收规范》（GB50303—2002）4、《建筑给水排水设计规范》GB50015—20035、GB50300-2002建筑工程施工质量验收统一标准三、给排水施工针对给排水专业的特点，在施工先期阶段，给排水施工组将积极主动与土建组配合，搞好预留、预埋。对预埋的各给排水管道均按设计要求做好试压防腐后，再请甲方、监理现场验收，验收合格后方可隐蔽，并做好隐蔽记录。3.1施工管理组织（与电气安装统一组织）安装副经理第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页3．2施工机具设备①交流焊机4台其中13KW2台9KW2台②电动弯管机2台③切割机2台2.2KW④电动打压泵1台1.6KW⑤电锤4台⑥砂轮机2台3．3施工顺序：配合土建施工，墙板、梁、水池等钢筋绑扎好以即进行套管预埋工作；每层楼面模板立好即进行预留洞和过楼板套预埋。模板拆除清理后，清理预埋套管和预留洞内杂物后，即进行管道安装，砌墙时配合土建安装暗装管道，管道系统完成时，即进行系统试压，及灌闭水试验。墙面、地面瓷片贴完后进行卫生洁具的安装。给排水安装班技术负责人施工负责人通风安装班电气安装班第4页共49页第3页共49页安装准备预制加工干管安装支管安装管道试压管道冲洗编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页设备基础完成进行机械附属设备的安装。系统安装完毕后，与电气专业配合好系统调试工作。3．4施工方法和技术措施1、给水管道安装。（1）工艺流程：（2）安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图的装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理，有问题及时与设计等单位有关人员研究解决，办好变更洽商记录。（3）预制加工：按设计图纸画出管路分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置上做标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上；然后，检查管材与配件，热熔机等是否同一厂方供货配套，确认无误后，按草图测得的尺寸预制加工（断管、上配件、较对、按管段分组成编号等）。（4）干管安装：立管从上至下统一吊线安装卡件高度靠近墙部位统一为1.8米。（5）支管安装：支管暗装，确定支管长度后画线定位，轻质墙体用开槽机开槽，将预制好的支管敷设在槽内，找平找正后用勾钉第5页共49页第4页共49页安装准备预制加工干管安装立管安装支管安装管道试压管道冲洗消毒达标管道保温整理交工编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共49页或钢钉绑扎镀锌铁丝固定管道；然后进行暗装管道试压。合格后，及时用水泥砂浆盖管槽。（6）给水管主道安装。1）明敷管道应在土建粉刷完毕后进行安装，安装前应首先设置管卡、复核预留孔洞、套管的位置是否正确。塑料给水管与配件粘接时必须先清理干净接口处，热熔均匀，管道配件长度必须到位。与阀件连接处必须丝接或法兰连接。支管甩口处加好临时封堵,立管阀门安装朝向应便于操作和修理。安装完后，用线坠吊直找正，用卡件固定，配合土建堵好楼板套管，初连接好的接头，应避免受力，需静置一定时间，牢固后方可继续安装。2）间距设置。管道最大支撑间距外径2025324050637590110水平管5005506508009501100120135...
