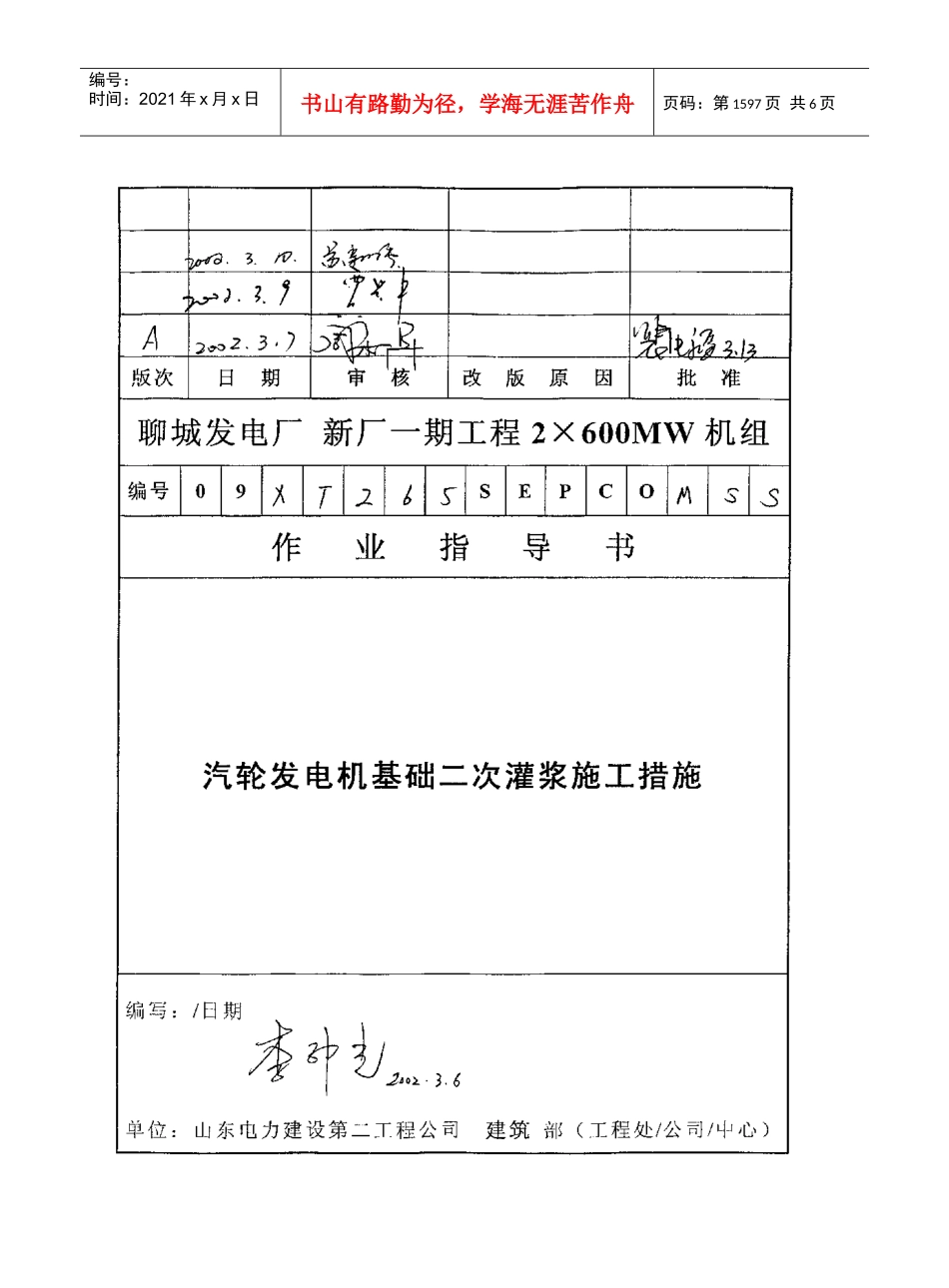

147 汽轮发电机基础二次灌浆施工措施VIP免费

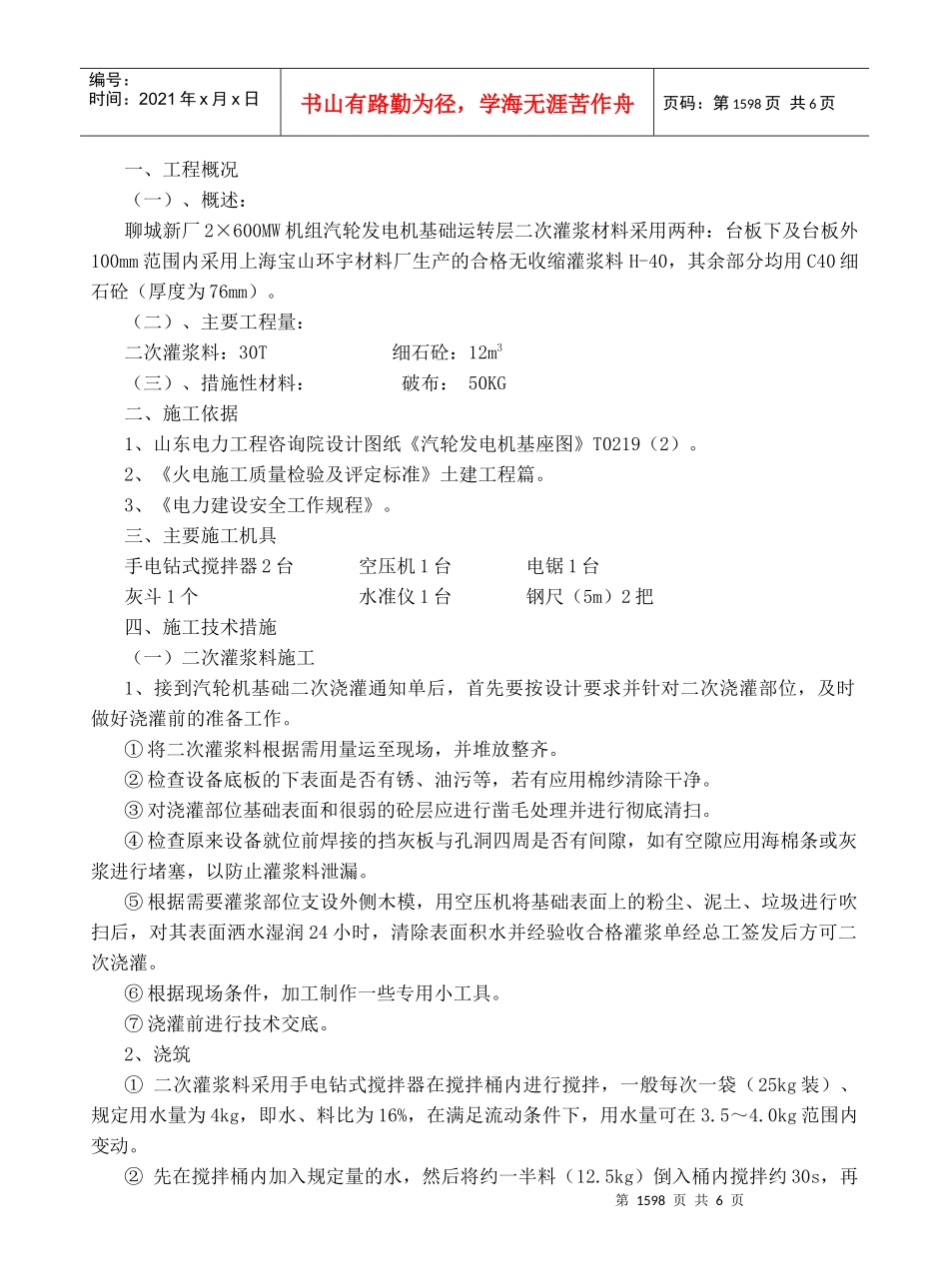

第1597页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1597页共6页第1598页共6页第1597页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1598页共6页一、工程概况（一）、概述：聊城新厂2×600MW机组汽轮发电机基础运转层二次灌浆材料采用两种：台板下及台板外100mm范围内采用上海宝山环宇材料厂生产的合格无收缩灌浆料H-40，其余部分均用C40细石砼（厚度为76mm）。（二）、主要工程量：二次灌浆料：30T细石砼：12m3（三）、措施性材料：破布：50KG二、施工依据1、山东电力工程咨询院设计图纸《汽轮发电机基座图》T0219（2）。2、《火电施工质量检验及评定标准》土建工程篇。3、《电力建设安全工作规程》。三、主要施工机具手电钻式搅拌器2台空压机1台电锯1台灰斗1个水准仪1台钢尺（5m）2把四、施工技术措施（一）二次灌浆料施工1、接到汽轮机基础二次浇灌通知单后，首先要按设计要求并针对二次浇灌部位，及时做好浇灌前的准备工作。①将二次灌浆料根据需用量运至现场，并堆放整齐。②检查设备底板的下表面是否有锈、油污等，若有应用棉纱清除干净。③对浇灌部位基础表面和很弱的砼层应进行凿毛处理并进行彻底清扫。④检查原来设备就位前焊接的挡灰板与孔洞四周是否有间隙，如有空隙应用海棉条或灰浆进行堵塞，以防止灌浆料泄漏。⑤根据需要灌浆部位支设外侧木模，用空压机将基础表面上的粉尘、泥土、垃圾进行吹扫后，对其表面洒水湿润24小时，清除表面积水并经验收合格灌浆单经总工签发后方可二次浇灌。⑥根据现场条件，加工制作一些专用小工具。⑦浇灌前进行技术交底。2、浇筑①二次灌浆料采用手电钻式搅拌器在搅拌桶内进行搅拌，一般每次一袋（25kg装）、规定用水量为4kg，即水、料比为16%，在满足流动条件下，用水量可在3.5～4.0kg范围内变动。②先在搅拌桶内加入规定量的水，然后将约一半料（12.5kg）倒入桶内搅拌约30s，再第1599页共6页第1598页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1599页共6页将剩余的料倒入一起搅拌，总搅拌时间约为2分钟，搅拌时叶片应沿桶周边上下左右缓慢移动，以便使桶底和桶壁粘附的料能得到充分拌和。搅拌叶片不得提至浆料液面之上，以免空气被过多带入。③搅拌用水应采用干净的水，水温以5～30℃为宜。④浇灌应按规定留置试块。⑤浇筑顺序：高压缸→中压缸→1号低压缸→2号低压缸→发电机→励磁机3、养护灌浆料终凝时间为2～4小时，须在终凝前对灌浆层表面抹压光，终凝后立即用湿布袋覆盖养护，此后每天2～3次用喷壶对其喷水，使其湿润，养护期为14天。（二）细石砼施工1、施工前首先对基础表面进行凿毛清理，将原预留Φ6插筋整理好，并浇水湿润。2、根据二次灌浆细石砼标号由检测中心出具配合比，并严格按照配合比进行拌和。3、浇灌过程中要振捣密实；浇灌完毕要及时进行浇水养护。五、质量保证措施1、汽轮机基座二次灌浆质量要求高，且工作难度大，因此施工前要对施工人员进行详细技术安全交底，使每个施工人员都明白操作程序，做到心中有数。2、浇灌过程中应有安装专业人员现场监督指导。3、加强施工组织领导，明确责任制。每道工序都要有专人负责，施工技术员做好每道工序施工记录，以便跟踪检查。4、对二次灌浆料用量，现场要有磅秤进行计量。在施工过程中，为避免空气对浇灌质量的影响，只能从一侧或一个角落注入，且浇灌应连续进行，不允许出现施工缝和施工中断。5、在二次灌浆料浇灌完毕后24小时内不要使其受到振动。6、细石砼浇灌应按规定留置试块。六、环保注意事项1、要注意施工机械的日常保养，避免过大的噪音。2、加强施工用水的管理和控制，杜绝常流水现象的发生。3、要加强和提高全体施工人员的环保意识，认清环保的重要性。4、严禁污染设备，浇筑过程中应对设备采取防护措施。施工中严禁碰撞和污染设备，施工现场要保持清洁，灌浆料袋及落地灰浆要随时清理，做到工完料尽场地清。七、危险因素辩识与控制第1600页共6页第1599页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1600页共6页第1601页共6页第1600页共6页编号：时...
