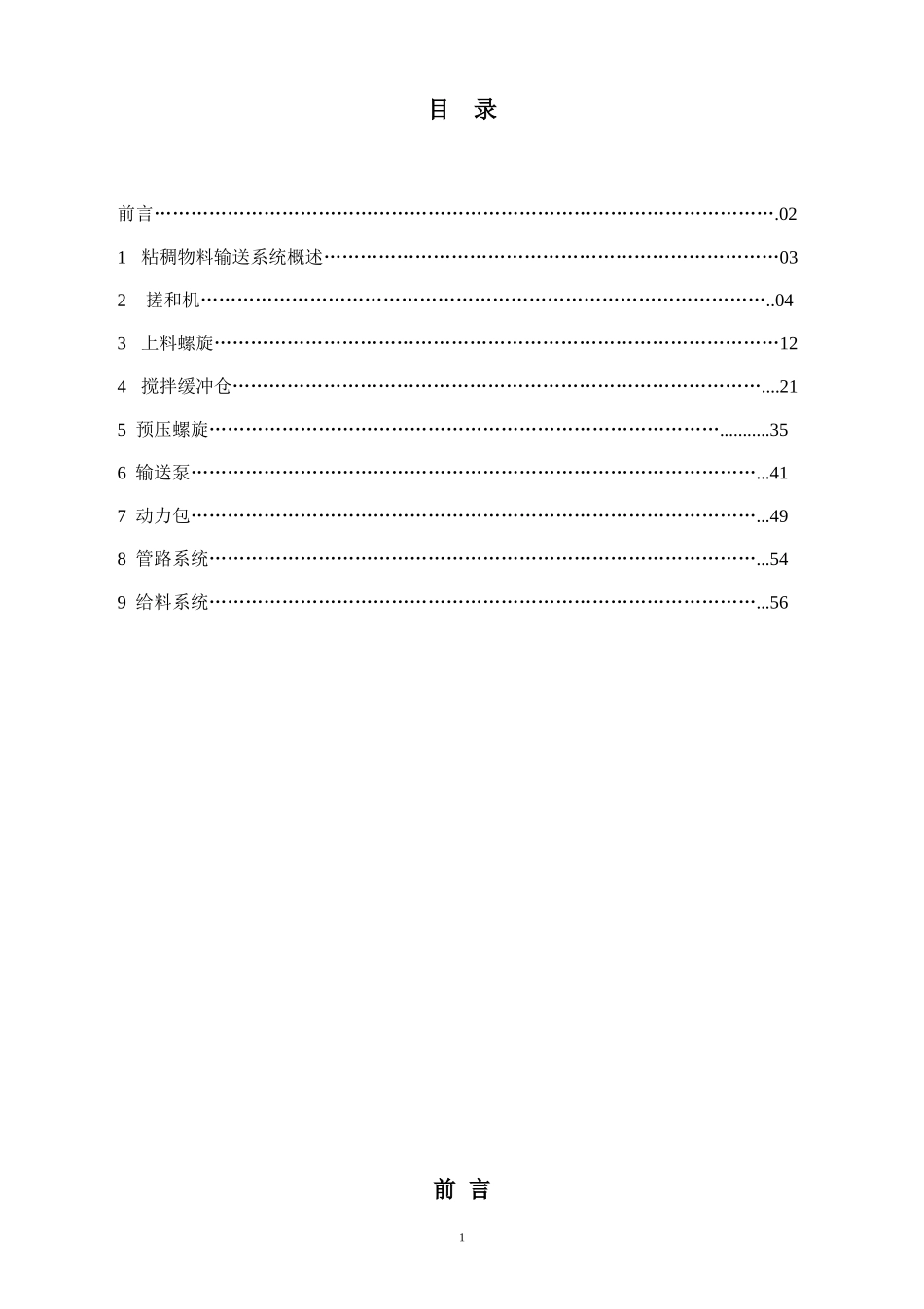

粘稠物料输送系统设备维修手册北京中矿机电工程技术研究所2007年目录前言………………………………………………………………………………………….021粘稠物料输送系统概述…………………………………………………………………032搓和机…………………………………………………………………………………..043上料螺旋…………………………………………………………………………………124搅拌缓冲仓……………………………………………………………………………....215预压螺旋…………………………………………………………………………...........356输送泵…………………………………………………………………………………...417动力包…………………………………………………………………………………...498管路系统………………………………………………………………………………...549给料系统………………………………………………………………………………...56前言1尊敬的客户:感谢您对北京中矿机电工程技术研究所的信任和支持,欢迎您使用我所研制的粘稠物料输送系统。本书是对北京中矿粘稠物料输送系统在使用过程中,出现的一些故障的检查和维修方法。为系统检修服务人员提供了系统、设备的工作原理、结构组成、故障排查、处理方法等方面的知识,希望维护、检修人员仔细阅读本书,以便在检修后保持系统设备的性能和作用正常。在此,我们诚恳地敬请相关人员遵照本书要求的规程进行操作。违反本书操作规程而造成的一切后果均由用户自负,但北京中矿机电工程技术研究所可实行有偿服务进行弥补。操作人员在遵照本书指导进行检修维护时,除检查调试时所需系统启动运行外,其余一切操作应当在系统无电无压状态下进行。在此我们诚挚欢迎相关人员对本书未提及或处理方式不当的故障问题,给予指导和建议。具体联系方式:北京中矿售后服务中心电话:0516-85701038传真:0516-85699165北京中矿技术中心电话:010-62324545传真:010-823778171.粘稠物料输送系统概述1.1输送系统简介粘稠物料输送系统是专门为输送各种粘稠物料而研制开发的,适用于原煤洗选,城市污水处理,造纸,河道清淤,化工等行业产生的各种粘稠物料的输送。2.2输送系统配置系统由搓和机,上料螺旋,搅拌缓冲仓,预压螺旋,液压闸板阀,浓料泵,高压低摩阻复合管,双向高压浓料换向阀,管路分流阀,多功能给料器,锅炉接口器,2自动控制系统等组成。根据客户需求不同,分别有一用一备、两用互备、两用一备、三用一备等多种组合方式。并且设备有10M³、20M³、30M³等输送量。2搓和机2.1搓和机的作用:通过双螺旋轴上叶片破碎干结的粘稠物料,并使之搅拌均匀,以达到适合管道输送要求2.2搓和机的组成:由电机,皮带联结装置,减速机,联轴器,齿轮箱,螺旋轴,螺旋叶片绞刀,轴承座,箱体组成2.3搓和机故障检查处理方法:2.3.1减速机声音异常,震动,发热或有渗漏油现象。检查联轴器,打开减速机检查减速机内齿轮,轴承,检查齿轮油。更换损坏齿轮,轴承,密封及齿轮油。2.3.2物料搓和效果不理想,无出料或震动。检查皮带松紧度,清理物料中杂物,适当增加水量,检查叶片绞刀,检查齿轮箱齿轮和轴承座轴承,密封。要及时更换损坏零部件,加注润滑油。3搓和机结构总图名细4搓和机结构总图5螺旋部分结构图6螺旋部分图名细7入料仓端盖结构图入料仓端盖名细8齿轮箱结构图9齿轮箱名细10减速机图1.卧式箱体15.轴用挡圈2.油封16.螺栓3.卧式输出轴17.输入齿轮4.键18.圆锥销5.卧式法兰19.孔用挡圈6.轴承20.轴承7.孔用挡圈21.轴用挡圈8.卧式中间轴套Ⅲ22.油封9.键23.轴承10.齿轮Ⅲ24.中间轴套I11.油塞25.键12.中间轴套Ⅱ26.齿轮I13.吊环螺钉27.轴承14.轴承28.齿轮轴Ⅲ3上料螺旋3.1上料螺旋的作用:将搓和处理好的物料提升送入缓冲仓。113.2上料螺旋的组成:由料斗缓冲仓和螺旋提升输送两部分。3.2.1料斗缓冲仓由料斗,螺旋轴叶片及减速机等组成。3.2.2螺旋提升输送由电机,联轴器,减速机,齿轮箱,螺旋轴等组成3.3上料螺旋故障检查处理方法:3.3.1减速机声音异常,震动,发热或有渗漏油现象。检查联轴器,打开减速机检查减...
