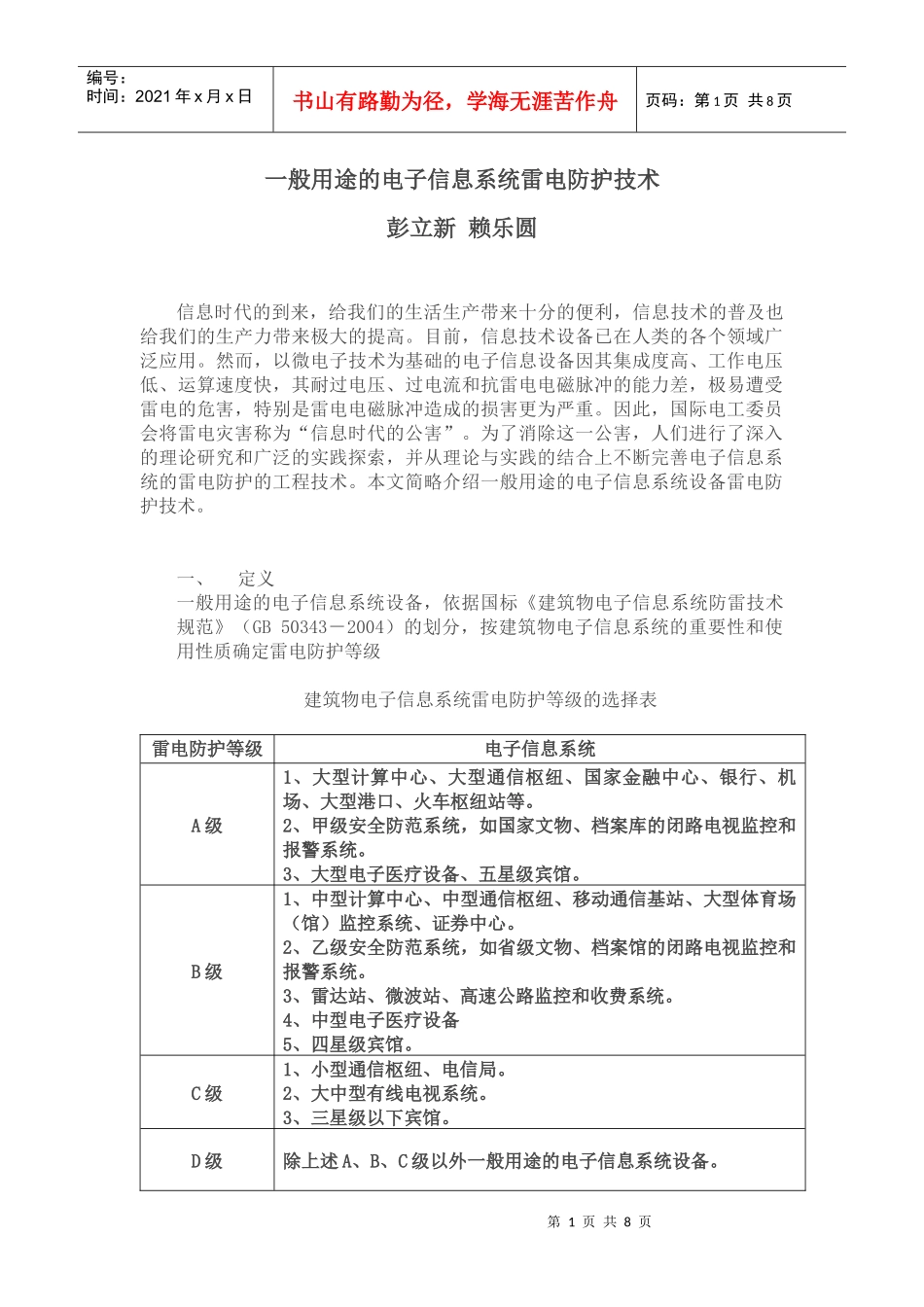

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一般用途的电子信息系统雷电防护技术彭立新赖乐圆信息时代的到来，给我们的生活生产带来十分的便利，信息技术的普及也给我们的生产力带来极大的提高。目前，信息技术设备已在人类的各个领域广泛应用。然而，以微电子技术为基础的电子信息设备因其集成度高、工作电压低、运算速度快，其耐过电压、过电流和抗雷电电磁脉冲的能力差，极易遭受雷电的危害，特别是雷电电磁脉冲造成的损害更为严重。因此，国际电工委员会将雷电灾害称为“信息时代的公害”。为了消除这一公害，人们进行了深入的理论研究和广泛的实践探索，并从理论与实践的结合上不断完善电子信息系统的雷电防护的工程技术。本文简略介绍一般用途的电子信息系统设备雷电防护技术。一、定义一般用途的电子信息系统设备，依据国标《建筑物电子信息系统防雷技术规范》（GB50343－2004）的划分，按建筑物电子信息系统的重要性和使用性质确定雷电防护等级建筑物电子信息系统雷电防护等级的选择表雷电防护等级电子信息系统A级1、大型计算中心、大型通信枢纽、国家金融中心、银行、机场、大型港口、火车枢纽站等。2、甲级安全防范系统，如国家文物、档案库的闭路电视监控和报警系统。3、大型电子医疗设备、五星级宾馆。B级1、中型计算中心、中型通信枢纽、移动通信基站、大型体育场（馆）监控系统、证券中心。2、乙级安全防范系统，如省级文物、档案馆的闭路电视监控和报警系统。3、雷达站、微波站、高速公路监控和收费系统。4、中型电子医疗设备5、四星级宾馆。C级1、小型通信枢纽、电信局。2、大中型有线电视系统。3、三星级以下宾馆。D级除上述A、B、C级以外一般用途的电子信息系统设备。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页一般用途的电子信息系统，指的是雷击损坏概率低的电子信息机房，也就是也就是工矿企业和一般企事业单位的电子信息机房。二、一般用途的电子信息机房系统综合防护方案（一）雷电防护区划分雷电防护区的划分是将需要保护的控制雷电电磁脉冲环境的建筑物，从外部到内部划分为不同的雷电防护区（LPZ）。雷电防护区应划分为：直击雷非防护区、直击雷防护区、第一防护区、第二防护区、后续防护区，并符合下列规定：直击雷非防护区（LPZ0A）：电磁场没有衰减，各类物体都可能遭到直接雷击，属完全暴露的不设防区。直击雷防护区（LPZ0B）：电磁场没有衰减，各类物体很少遭受直接雷击，属充分暴露的直击雷防护区。第一防护区（LPZ1）：由于建筑物的屏蔽措施，流经各类导体的雷电流比直击雷防护区（LPZ0B）减小，电磁场得到了初步的衰减，各类物体不可能遭受直接雷击。第二防护区（LPZ2）：进一步减小所导引的雷电流或电磁场而引入的后续防护区。后续防护区（LPZn）：需要进一步减小雷电电磁脉冲，以保护第三度水平高的设备的后续防护区。（二）外部防护（直击雷防护）⑴目的：拦截、泻放直击雷电流⑵系统组成：由接闪器（避雷针、避雷带）、引下线、接地体组成，可将绝大部分雷电能量直接导入地下泄放。（三）内部防护（雷电电磁脉冲防护）⑴目的：均衡系统电位，限制过电压幅值。⑵组成：由均压等电位连接、各种过电压保护器（避雷器）等组成。⑶技术措施：截流、屏蔽、均压，分流、接地。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页浅谈电子信息系统的雷电防护工程技术伴随着科学技术的脚步，知识经济和信息时代已经到来。信息技术已渗透到了人类社会生产和生活的各个领域，各种信息设备应用的范围之广、品种之多、数量之大是前所未有的。然而，以微电子技术为基础原电子信息设备因其集成度高、工作电压低、运算速度快，其耐过电压、过电流和抗雷电电磁脉冲[LEMP（LightningElectroMagneticPulse）]的能力差，极易遭受雷电的危害，特别是雷电电磁脉冲造成的损害更为严重。因此，国际电工委员会（IEC）将雷电灾害称为“信息时代的公害”。为了消除这一公害，人们进行了深入的理论研究和广泛的实践探索，研发了品...
