XX旅游区桥梁施工组织设计VIP专享VIP免费

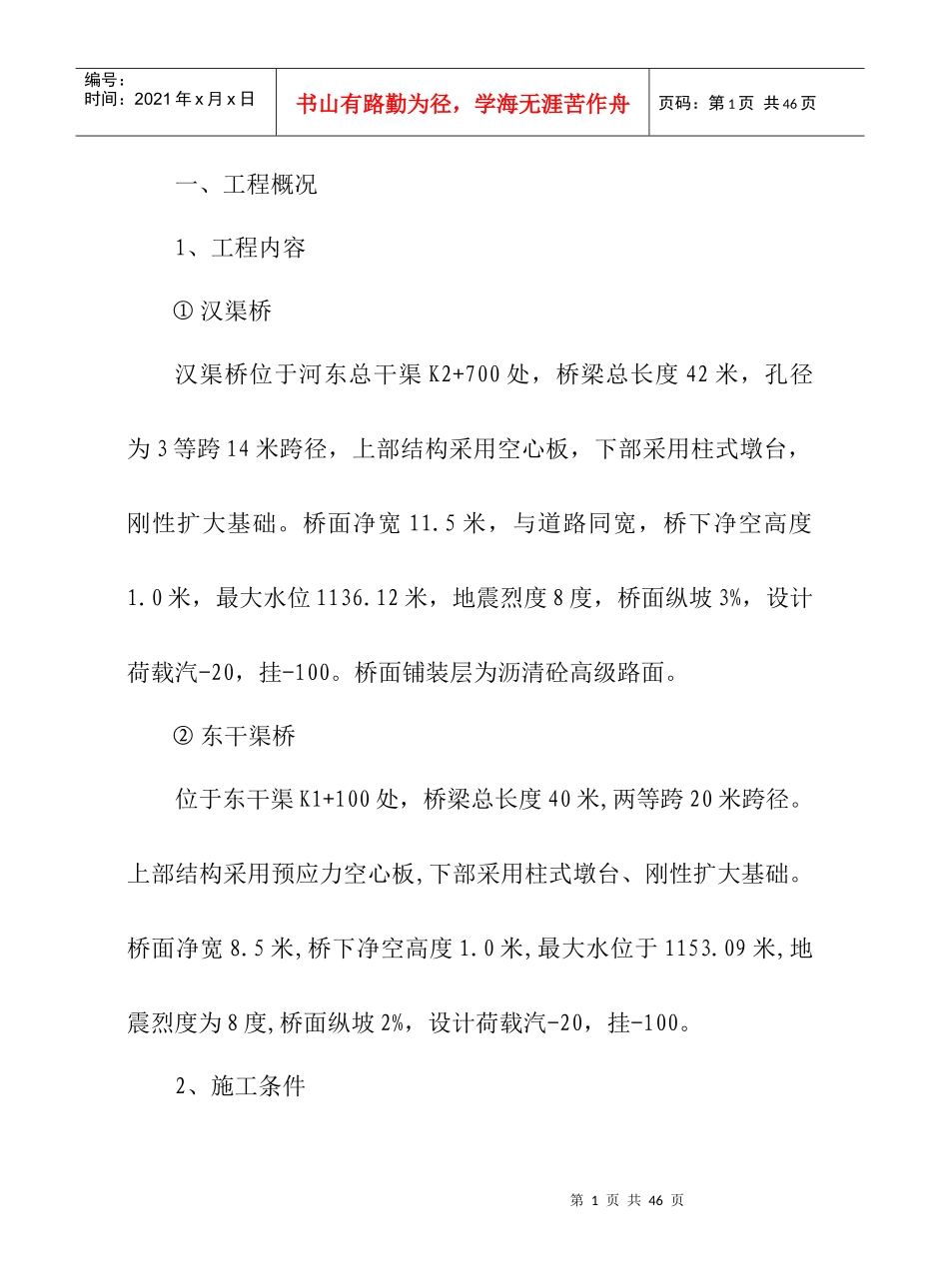

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页一、工程概况1、工程内容①汉渠桥汉渠桥位于河东总干渠K2+700处，桥梁总长度42米，孔径为3等跨14米跨径，上部结构采用空心板，下部采用柱式墩台，刚性扩大基础。桥面净宽11.5米，与道路同宽，桥下净空高度1.0米，最大水位1136.12米，地震烈度8度，桥面纵坡3%，设计荷载汽-20，挂-100。桥面铺装层为沥清砼高级路面。②东干渠桥位于东干渠K1+100处，桥梁总长度40米,两等跨20米跨径。上部结构采用预应力空心板,下部采用柱式墩台、刚性扩大基础。桥面净宽8.5米,桥下净空高度1.0米,最大水位于1153.09米,地震烈度为8度,桥面纵坡2%，设计荷载汽-20，挂-100。2、施工条件第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页本地区三材资源充足，特别是砂、石料及土方资源，可以就近采运，价格较低。片石产地臭泉沟，石子产地河滩地，砂子产地五大台，水泥采用青铜峡宁夏水泥股份有限公司生产的425#硅酸盐水泥。施工用水就近在渠底打井提水，生活用水取城市自来水。汉渠桥施工现场交通便利，东干渠桥两侧属山地，无施工道路，地下水埋深1.5~2.5米，施工用电线路需要临时架设。二、施工准备工作及各项资源需要量计划（一）施工准备工作计划3月12日—15日，项目部工作人员及第一、二施工队进入施工现场，协调交通电力等有关问题，进行第一批材料试验及混凝土配合比试验，进行电力线路架设、场地平整、调整设备、修建施工道路、修筑施工围堰、开展备料等工作。同时，召集项目部管理人员会议，熟悉图纸，掌握水准点及放样资料，校核仪器，第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页学习有关施工规定，请设计单位做好技术交底工作。（二）机械设备计划本标段拟计划进场的机械设备如下表：机械、质检、测量设备计划表序号设备名称型号规格数量产地制造年份额定功率生产能力1挖掘机卡特320C1美国2001年1501m32农用车川交20四川98年10004m3/车3推土机东70型1山东95年1502000m3/h4砼搅拌机300TAK3河南98年21300升5振捣φ509山东99年9.9第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页器φ306磅称1000kg2北京98年7水准仪台2南京2000年8经伟仪台1南京2000年9花杆套210电焊机台2三、施工组织机构设置为保证工程质量和施工进度，加强施工管理机构，在工程公司宏观指挥决策下，本标段工程实行项目管理，组织一批工作能力强、工作经验丰富的人员组建“青铜峡市旅游基础设施建设桥梁工程”项目经理部，项目部下设施工技术组、质检安全组、财务材料组、后勤生活组，做到职能齐全，人员配套，分工明确，职责分明。管理体系如下图：第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页项目管理机构表序号姓名职务职称1何鸿科经理工程师2吴建民副经理工程师3商俊成副经理会计师4张崇志总工高工5李科预算科长工程师6黄文生质检科长工程师第6页共46页第5页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共46页项目经理部工作人员表序号姓名职务职称1戴良斌项目经理工程师2王彩玲技术负责人工程师3黄晓华技术员助工4胡建伟质检负责人助工5黄涛质检员助工6张宗安全员助工7蒋淑芬财务材料组长助理会计师9赵军材料员助工10胡春霞会计员会计员各人员职责分工如下：项目经理：负责领导项目工程师和质检、技术等组及各施工队负责人，并对其工作进行考核，主持制定并提出质量及安全目标。项目技术负责人：负责对整个工程进行全面技术指导，制定第7页共46页第6页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共46页技术管理细则,检查监督各施工段工程质量管理情况,制定施工方案,处理质量事故。质检安全组：负责对各种原材料进行取样试验、鉴定;负责各种设备、材料说明书、合格证及材料数据的收集、整理,协助技术负责人搞好整个项目安全检查和工程质量管理工作，组织施工人员...
