M7475型立轴圆台平面磨床PLC电气控制改造设计论文初稿VIP免费

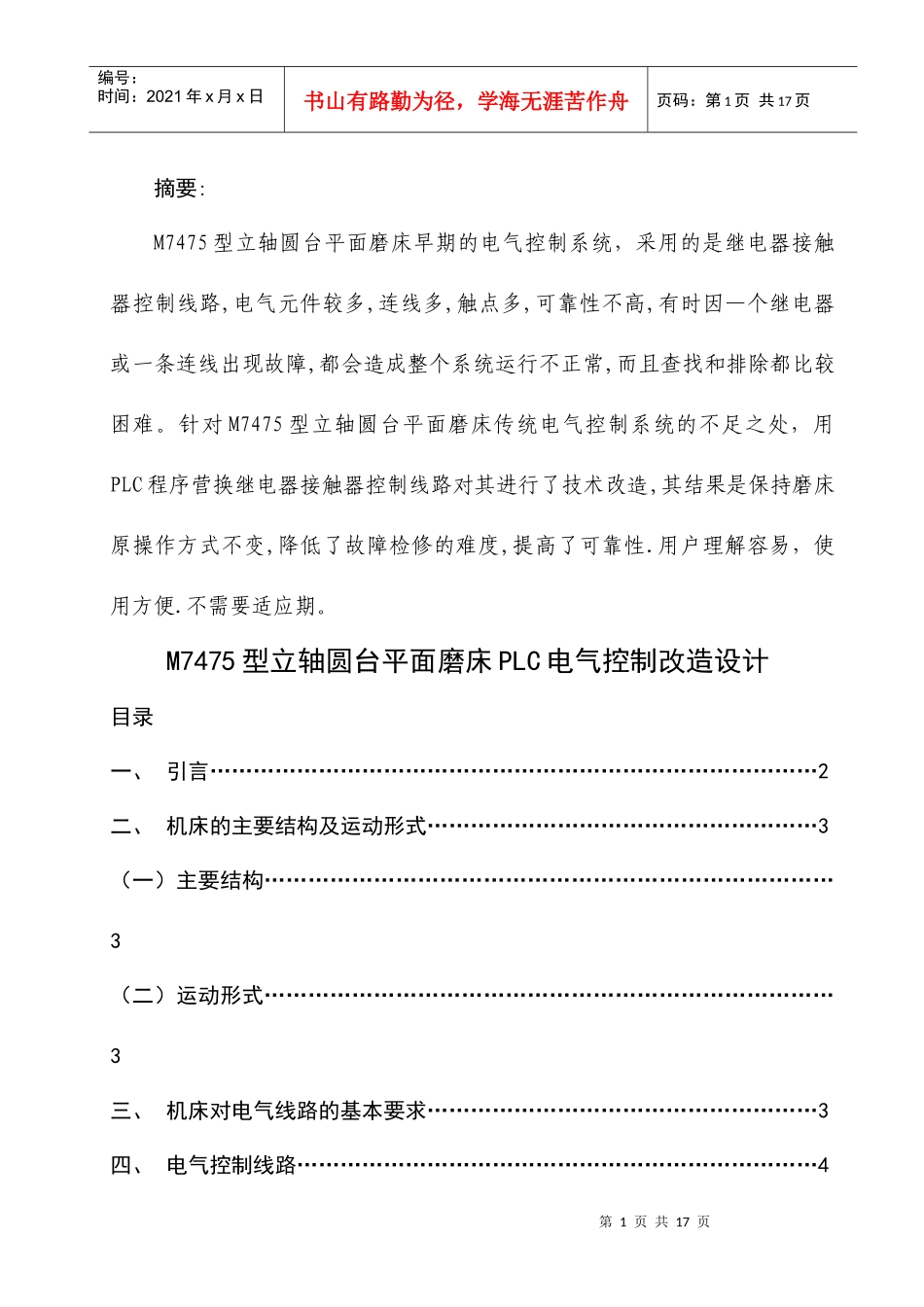

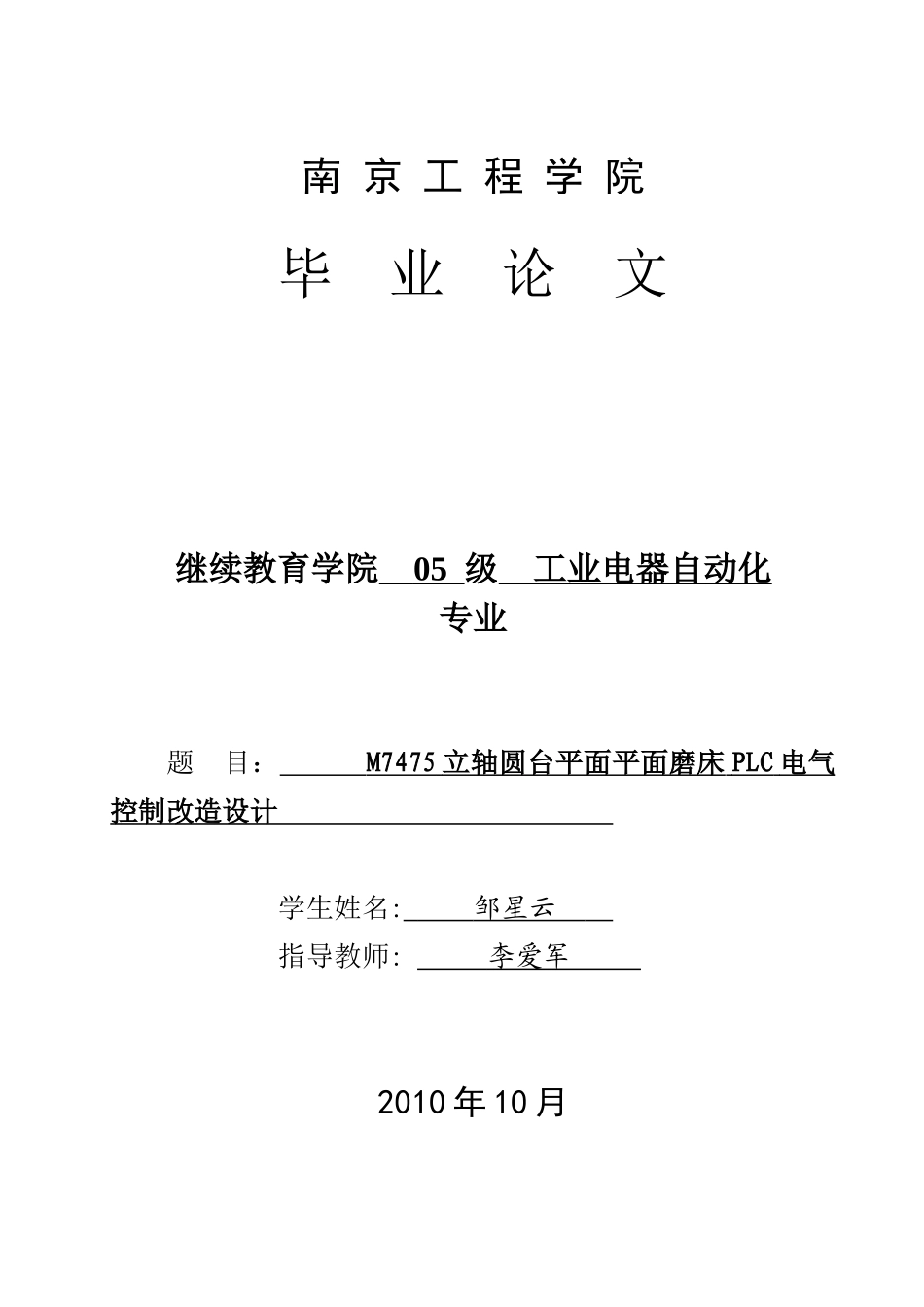

南京工程学院毕业论文继续教育学院05级工业电器自动化专业题目：M7475立轴圆台平面平面磨床PLC电气控制改造设计学生姓名:邹星云指导教师:李爱军2010年10月第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页摘要:M7475型立轴圆台平面磨床早期的电气控制系统，采用的是继电器接触器控制线路,电气元件较多,连线多,触点多,可靠性不高,有时因—个继电器或一条连线出现故障,都会造成整个系统运行不正常,而且查找和排除都比较困难。针对M7475型立轴圆台平面磨床传统电气控制系统的不足之处，用PLC程序营换继电器接触器控制线路对其进行了技术改造,其结果是保持磨床原操作方式不变,降低了故障检修的难度,提高了可靠性.用户理解容易，使用方便.不需要适应期。M7475型立轴圆台平面磨床PLC电气控制改造设计目录一、引言…………………………………………………………………………2二、机床的主要结构及运动形式………………………………………………3（一）主要结构……………………………………………………………………3（二）运动形式……………………………………………………………………3三、机床对电气线路的基本要求………………………………………………3四、电气控制线路………………………………………………………………4第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页（一）M7475型立轴圆台平面磨床接触器—继电器控制电路概述……………4（二）M7475型立轴圆台平面磨床ＰＬＣ的输入／输出点分配表……………5（三）M7475型立轴圆台平面磨床ＰＬＣ控制接线图…………………………7（四）M7475型立轴圆台平面磨床PLC控制梯形图及指令语句表……………8（五）M7475型立轴圆台平面磨床电磁吸盘充、去磁电路……………………9五、设备操作…………………………………………………………………10六、M7475型立轴圆台平面磨床的故障与维修………………………………11（一）砂轮只能下降不能上升…………………………………………………11（二）电磁吸盘吸力不够………………………………………………………12（三）电磁吸盘控制电路短路…………………………………………………12七、总结………………………………………………………………………12八、参考文献……………………………………………………………………13一、引言所有用砂轮、砂带、油石、研磨剂等为工具对金属表面进行加工的机床，称为磨床。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页磨床的加工特点是可以获得高的加工精度和很低的表面粗糙度，因此，磨床主要用于零件的精加工工序，特别是淬硬钢件和高硬度特殊材料的零件表面。随着科学技术的不断发展，对仪器、设备零部件的精度和表面粗糙度要求越来越高，各种高硬度材料的应用日益增多，以及由于精密铸造和精密锻造技术的不断发展，有可能将毛坯不经其他切削加工而直接由磨床加工后形成成品。因此，现代机械制造业中磨床的使用越来越广泛，磨床在机床总量中的比重也在不断上升。平面磨床为磨床的一种。主要用砂轮旋转研磨工件以使其可达到要求的平整度,根据工作台形状可分为矩形工作台和圆形工作台两种，矩形工作台平面磨床的主参数为工作台宽度及长度，圆台平面磨床的主参数为工作台面直径。根据轴类的不同可分为卧轴及立轴磨床之分。如M7130卧轴矩台平面磨床，M7475立轴圆台平面磨床。立轴圆台平面磨床床身是以砂轮端面进行磨削，是一种高效率，精密稳定的加工磨床。该系列机床在提高床身和磨头刚性方面已做了较大改进。立柱采用三点调整，结构紧凑，工作台为圆形强力电磁吸盘，磁力平滑可调，精度稳定，功率大，可充退磁，并配有冷却液净化装置等特点。二、机床的主要结构及运动形式第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页（一）主要结构立轴圆台平面磨床机床采用立柱布局工作台拖板移动形式。磨头垂直进给、工作台拖板纵向移动和工作台旋转运动均为滑动导...
