10KV及以下配电网工程通用设计及杆型图(试行)VIP免费

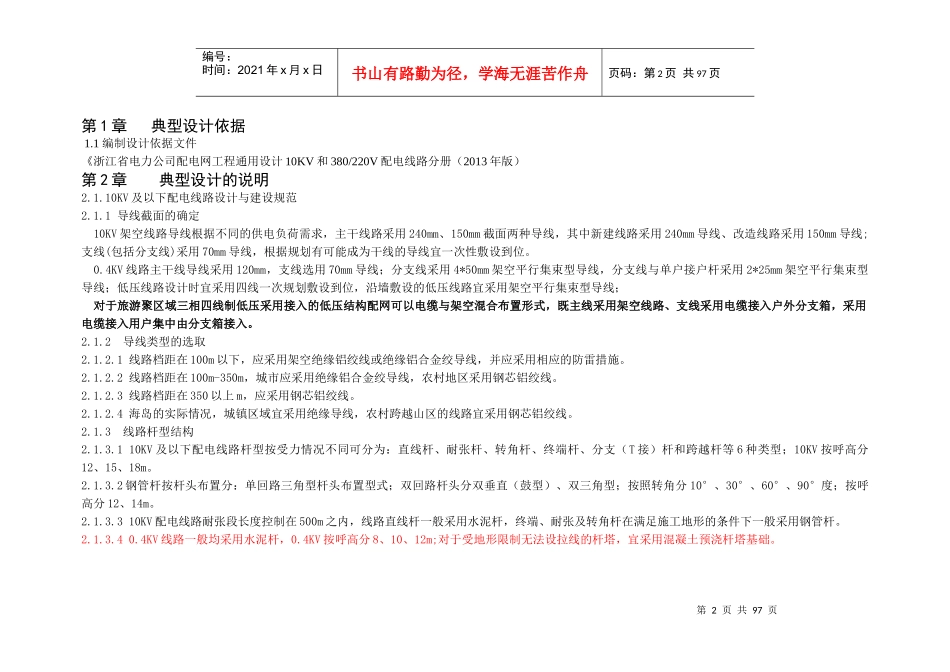

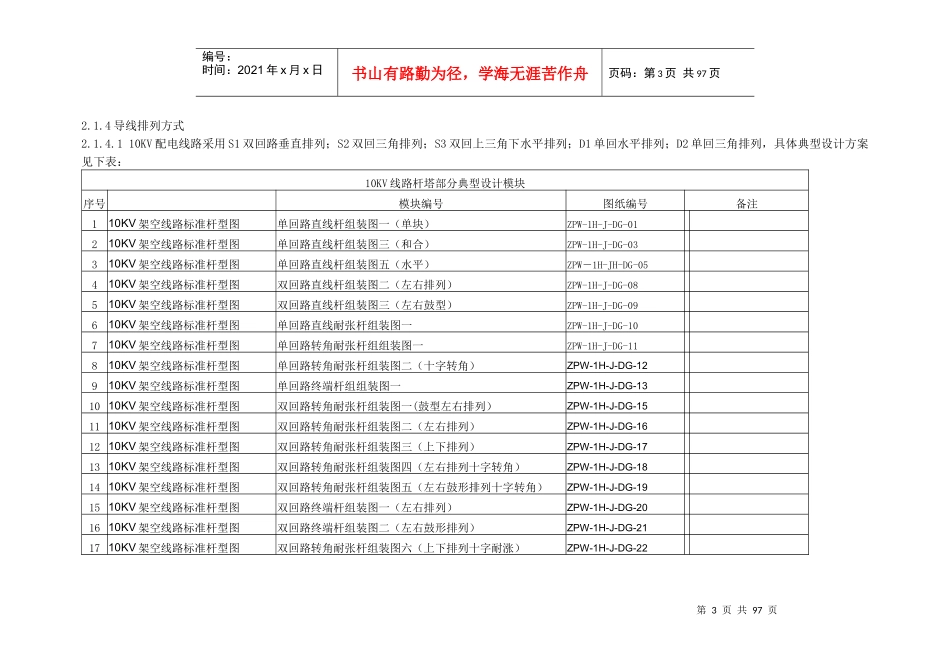

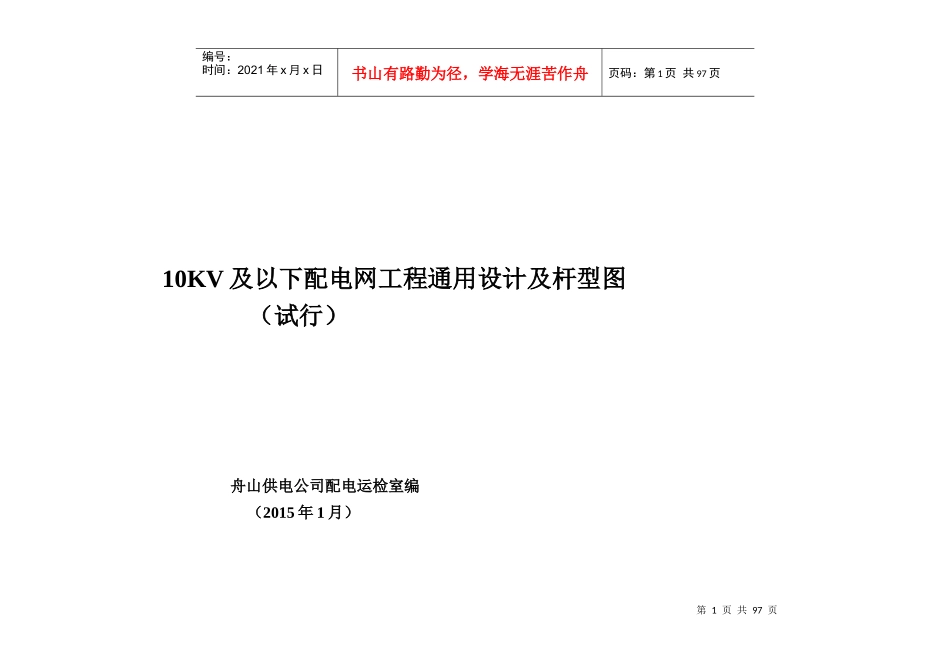

第1页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共97页10KV及以下配电网工程通用设计及杆型图（试行）舟山供电公司配电运检室编（2015年1月）第2页共97页第1页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共97页第1章典型设计依据1.1编制设计依据文件《浙江省电力公司配电网工程通用设计10KV和380/220V配电线路分册（2013年版）第2章典型设计的说明2.1.10KV及以下配电线路设计与建设规范2.1.1导线截面的确定10KV架空线路导线根据不同的供电负荷需求，主干线路采用240mm、150mm截面两种导线，其中新建线路采用240mm导线、改造线路采用150mm导线;支线(包括分支线)采用70mm导线，根据规划有可能成为干线的导线宜一次性敷设到位。0.4KV线路主干线导线采用120mm，支线选用70mm导线；分支线采用4*50mm架空平行集束型导线，分支线与单户接户杆采用2*25mm架空平行集束型导线；低压线路设计时宜采用四线一次规划敷设到位，沿墙敷设的低压线路宜采用架空平行集束型导线；对于旅游聚区域三相四线制低压采用接入的低压结构配网可以电缆与架空混合布置形式，既主线采用架空线路、支线采用电缆接入户外分支箱，采用电缆接入用户集中由分支箱接入。2.1.2导线类型的选取2.1.2.1线路档距在100m以下，应采用架空绝缘铝绞线或绝缘铝合金绞导线，并应采用相应的防雷措施。2.1.2.2线路档距在100m-350m，城市应采用绝缘铝合金绞导线，农村地区采用钢芯铝绞线。2.1.2.3线路档距在350以上m，应采用钢芯铝绞线。2.1.2.4海岛的实际情况，城镇区域宜采用绝缘导线，农村跨越山区的线路宜采用钢芯铝绞线。2.1.3线路杆型结构2.1.3.110KV及以下配电线路杆型按受力情况不同可分为：直线杆、耐张杆、转角杆、终端杆、分支（T接）杆和跨越杆等6种类型；10KV按呼高分12、15、18m。2.1.3.2钢管杆按杆头布置分：单回路三角型杆头布置型式；双回路杆头分双垂直（鼓型）、双三角型；按照转角分10°、30°、60°、90°度；按呼高分12、14m。2.1.3.310KV配电线路耐张段长度控制在500m之内，线路直线杆一般采用水泥杆，终端、耐张及转角杆在满足施工地形的条件下一般采用钢管杆。2.1.3.40.4KV线路一般均采用水泥杆，0.4KV按呼高分8、10、12m;对于受地形限制无法设拉线的杆塔，宜采用混凝土预浇杆塔基础。第3页共97页第2页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共97页2.1.4导线排列方式2.1.4.110KV配电线路采用S1双回路垂直排列；S2双回三角排列；S3双回上三角下水平排列；D1单回水平排列；D2单回三角排列，具体典型设计方案见下表：10KV线路杆塔部分典型设计模块序号模块编号图纸编号备注110KV架空线路标准杆型图单回路直线杆组装图一（单块）ZPW-1H-J-DG-01210KV架空线路标准杆型图单回路直线杆组装图三（和合）ZPW-1H-J-DG-03310KV架空线路标准杆型图单回路直线杆组装图五（水平）ZPW－1H-JH-DG-05410KV架空线路标准杆型图双回路直线杆组装图二（左右排列）ZPW-1H-J-DG-08510KV架空线路标准杆型图双回路直线杆组装图三（左右鼓型）ZPW-1H-J-DG-09610KV架空线路标准杆型图单回路直线耐张杆组装图一ZPW-1H-J-DG-10710KV架空线路标准杆型图单回路转角耐张杆组组装图一ZPW-1H-J-DG-11810KV架空线路标准杆型图单回路转角耐张杆组装图二（十字转角）ZPW-1H-J-DG-12910KV架空线路标准杆型图单回路终端杆组组装图一ZPW-1H-J-DG-131010KV架空线路标准杆型图双回路转角耐张杆组装图一(鼓型左右排列）ZPW-1H-J-DG-151110KV架空线路标准杆型图双回路转角耐张杆组装图二（左右排列）ZPW-1H-J-DG-161210KV架空线路标准杆型图双回路转角耐张杆组装图三（上下排列）ZPW-1H-J-DG-171310KV架空线路标准杆型图双回路转角耐张杆组装图四（左右排列十字转角）ZPW-1H-J-DG-181410KV架空线路标准杆型图双回路转角耐张杆组装图五（左右鼓形排列十字转角）ZPW-1H-J-DG-191510KV架空线路标准杆型图双回路终端杆组装图一（左右排列）ZPW-1H-J-DG-201610KV架空线路标准杆型图双回路终端杆组装图二（左右鼓形排列）ZPW-1H-J-DG-211710KV架空线路标准杆型...
