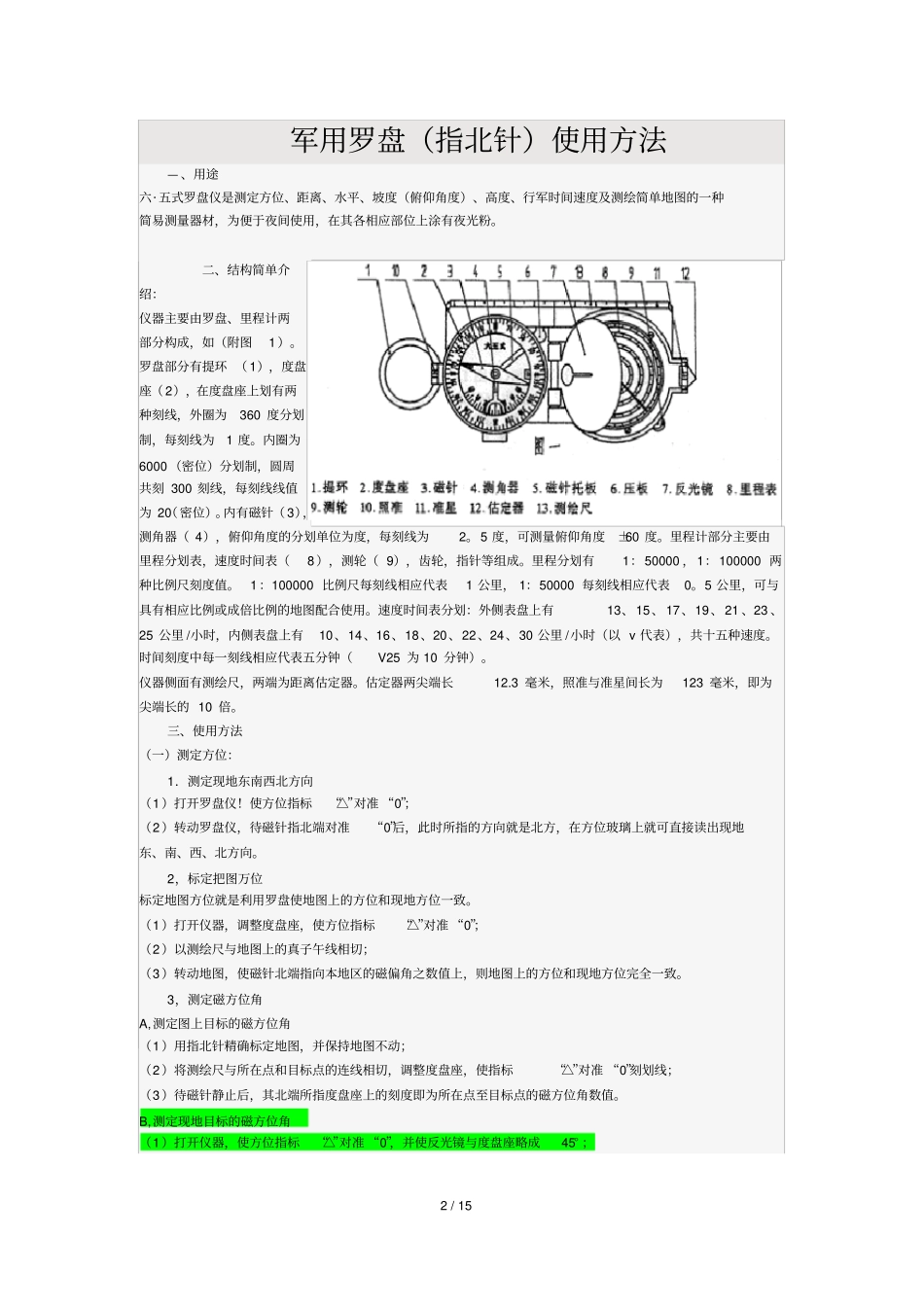

指北针的使用方法2/15军用罗盘（指北针）使用方法—、用途六·五式罗盘仪是测定方位、距离、水平、坡度（俯仰角度）、高度、行军时间速度及测绘简单地图的一种简易测量器材，为便于夜间使用，在其各相应部位上涂有夜光粉。二、结构简单介绍：仪器主要由罗盘、里程计两部分构成，如（附图1）。罗盘部分有提环（1），度盘座（2），在度盘座上划有两种刻线，外圈为360度分划制，每刻线为1度。内圈为6000（密位）分划制，圆周共刻300刻线，每刻线线值为20（密位）。内有磁针（3），测角器（4），俯仰角度的分划单位为度，每刻线为2。5度，可测量俯仰角度±60度。里程计部分主要由里程分划表，速度时间表（8），测轮（9），齿轮，指针等组成。里程分划有1：50000，1：100000两种比例尺刻度值。1：100000比例尺每刻线相应代表1公里，1：50000每刻线相应代表0。5公里，可与具有相应比例或成倍比例的地图配合使用。速度时间表分划：外侧表盘上有13、15、17、19、21、23、25公里/小时，内侧表盘上有10、14、16、18、20、22、24、30公里/小时（以v代表），共十五种速度。时间刻度中每一刻线相应代表五分钟（V25为10分钟）。仪器侧面有测绘尺，两端为距离估定器。估定器两尖端长12.3毫米，照准与准星间长为123毫米，即为尖端长的10倍。三、使用方法（一）测定方位：1．测定现地东南西北方向（1）打开罗盘仪！使方位指标“△”对准“0”；（2）转动罗盘仪，待磁针指北端对准“0”后，此时所指的方向就是北方，在方位玻璃上就可直接读出现地东、南、西、北方向。2，标定把图万位标定地图方位就是利用罗盘使地图上的方位和现地方位一致。（1）打开仪器，调整度盘座，使方位指标“△”对准“0”；（2）以测绘尺与地图上的真子午线相切；（3）转动地图，使磁针北端指向本地区的磁偏角之数值上，则地图上的方位和现地方位完全一致。3，测定磁方位角A,测定图上目标的磁方位角（1）用指北针精确标定地图，并保持地图不动；（2）将测绘尺与所在点和目标点的连线相切，调整度盘座，使指标“△”对准“0”刻划线；（3）待磁针静止后，其北端所指度盘座上的刻度即为所在点至目标点的磁方位角数值。B,测定现地目标的磁方位角（1）打开仪器，使方位指标“△”对准“0”，并使反光镜与度盘座略成45°；3/15（2）用大拇指穿入提环，平持仪器，由照准经准星向被测地目标瞄准；（3）从反光镜中注视磁针北端所对准度盘座上的分划，即为现地目标的磁方位角数值。（二）测量距离1，用测绘尺直接量算图上距离2，用里程计量读图上距离（1〉先将红色指针归“0”；（2）平持仪器，把里程计测轮轻放在起点上，沿所量取的路线向前滚动至终点；（3）根据指针在比例尺上所指的刻线，即可直接读出相应的实地距离。例如在1：50000地图上由甲点量至乙点，仪器表盘上l；50000比例尺指的是14个刻线，则甲乙两点间的实地距离为7公里。者在l：100000地图上量得14个刻线，则甲乙两点间的距离为14公里。另外，与有相应比例的（如1：25000）或成倍比例（如1：20000及l∶500000）的地图也可经换算量读之。3，用距离估定器概略测定现地目标的距离.仪器上距离估定器两尖端的间隔为照准与准星间距离的l／10，利用相似三角形关系，就可测定现地目标的距离。（l）已知两目标（物体）与所在点距离，求此两目标（物体）之间的间隔，可用下列公式：两目标之间的间隔＝两目标与站立点间的距离×1／10打开仪器，用眼紧靠照准，瞄准目标，如两目标（物体）恰好为距离估定器两尖端所夹住（如附图2），又已知两目标点与所在点之间的距离为100米，则两目标点间的间隔为100x1／10=10米，其余可按此方法计算。此外，前方两目标（物体〉间的间隔不一定恰好为距离估定器两尖端所夹住，而小子或大于其间隔时，可采用下列公式：两目标点间的间隔＝两目标与所在点间的距离x1／10x两目标所占两尖端间隔的倍数。例：已知两目标与站立点间的距离为100米，测得两目标间的间隔为距离估定器两尖端间隔的7／10，则两目标间的间隔为100×1／10×7／10＝7米。同样，若两目标间的间隔为距离估定器两尖端间隔的1．5倍，则两目标间的间隔为100x1/10x1.5＝15米。（2）已知...
