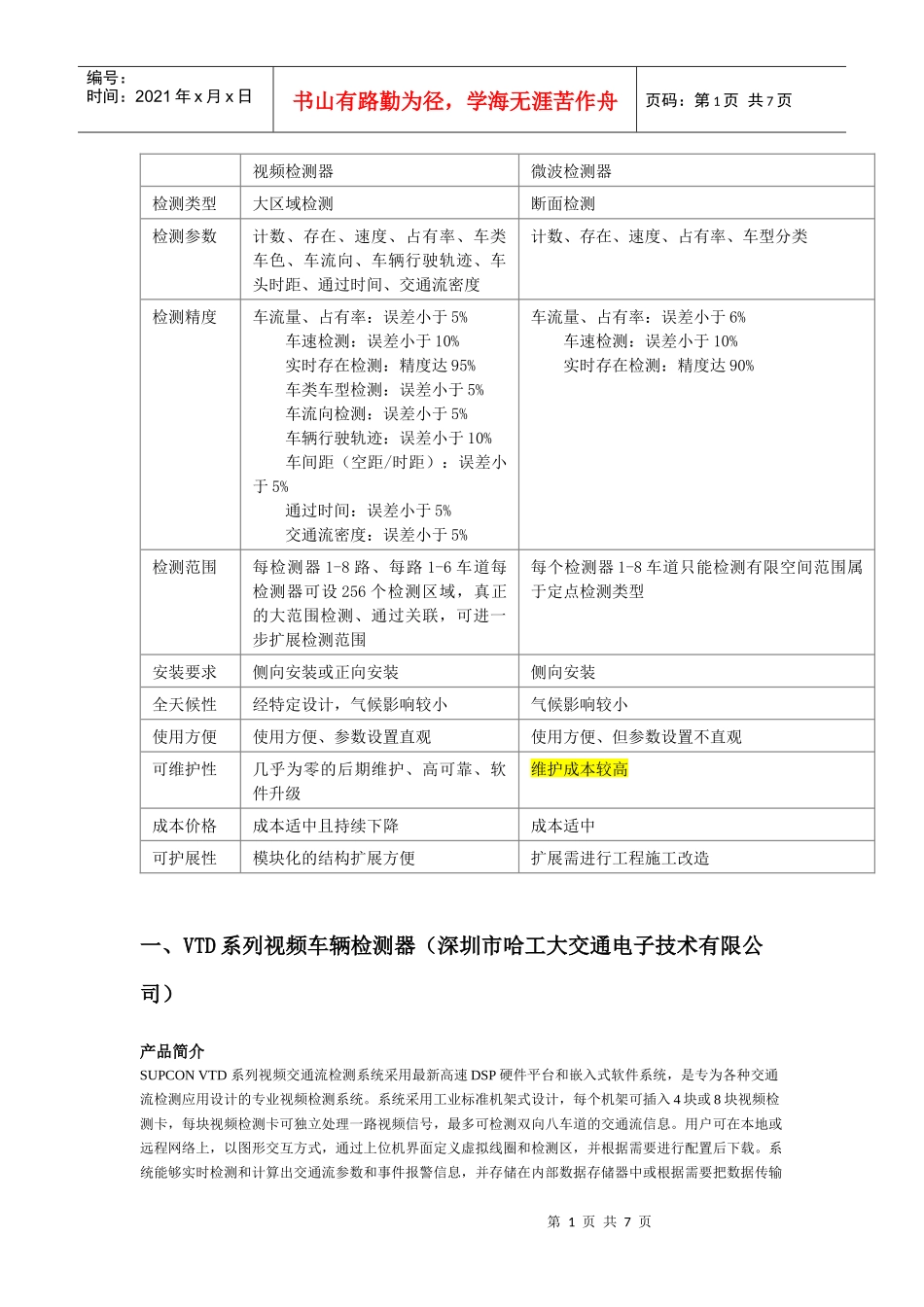

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页视频检测器微波检测器检测类型大区域检测断面检测检测参数计数、存在、速度、占有率、车类车色、车流向、车辆行驶轨迹、车头时距、通过时间、交通流密度计数、存在、速度、占有率、车型分类检测精度车流量、占有率：误差小于5%车速检测：误差小于10%实时存在检测：精度达95%车类车型检测：误差小于5%车流向检测：误差小于5%车辆行驶轨迹：误差小于10%车间距（空距/时距）：误差小于5%通过时间：误差小于5%交通流密度：误差小于5%车流量、占有率：误差小于6%车速检测：误差小于10%实时存在检测：精度达90%检测范围每检测器1-8路、每路1-6车道每检测器可设256个检测区域，真正的大范围检测、通过关联，可进一步扩展检测范围每个检测器1-8车道只能检测有限空间范围属于定点检测类型安装要求侧向安装或正向安装侧向安装全天候性经特定设计，气候影响较小气候影响较小使用方便使用方便、参数设置直观使用方便、但参数设置不直观可维护性几乎为零的后期维护、高可靠、软件升级维护成本较高成本价格成本适中且持续下降成本适中可护展性模块化的结构扩展方便扩展需进行工程施工改造一、VTD系列视频车辆检测器（深圳市哈工大交通电子技术有限公司）产品简介SUPCONVTD系列视频交通流检测系统采用最新高速DSP硬件平台和嵌入式软件系统，是专为各种交通流检测应用设计的专业视频检测系统。系统采用工业标准机架式设计，每个机架可插入4块或8块视频检测卡，每块视频检测卡可独立处理一路视频信号，最多可检测双向八车道的交通流信息。用户可在本地或远程网络上，以图形交互方式，通过上位机界面定义虚拟线圈和检测区，并根据需要进行配置后下载。系统能够实时检测和计算出交通流参数和事件报警信息，并存储在内部数据存储器中或根据需要把数据传输第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页到监控中心。通过安装多个视频检测器并把单个检测数据集成一起，可得出区域交通流特征。VTD系列视频交通流检测系统包括针对不同应用的VTD-D、VTD-I、VTD-DI、VTD-C四种视频检测器，可根据需求组合应用，可在一个机架内混合使用。VTD系列视频交通流检测系统的特点:◆高速DSP硬件平台和嵌入式软件系统，双向8车道检测，高检测精度◆先进的特征检测处理算法，全面消除阴影、车灯、光线及恶劣天气的影响◆领先的目标跟踪处理算法，能准确检测停车、事故等交通意外事件◆虚拟线圈与区域目标跟踪相结合，自动日夜转换，图形化配置，简单易用◆高质量视频叠加输出交通流和事故信息，直观易用◆可选10/100M以太网和CDMA1×/GPRS接口，支持TCP/IP协议1.VTD-D交通流数据检测器VTD-D是专为高速公路、公路、公路桥梁等交通流数据采集应用设计的视频检测器。VTD-D可检测多达8个车道的交通流数据：◆分类车流量◆平均速度◆平均车头时距◆平均车头距◆占有率（%）◆车辆密度（辆/公里）◆检测精度≥96%VTD-D可存储多达15天以上的历史数据记录（以8车道计算，统计间隔为1分钟）。VTD-D能自动判断5级交通流状态（畅通、流量大、拥堵、堵塞）。经系统设置，VTD-D可通过光隔开关量输出虚拟线圈占有信息，也可输出以下报警：◆速度过高或过低◆失速◆占有率过高◆图象质量过低2.VTD-I交通事件检测器VTD-I是专为隧道、桥梁、高架道路设计的视频交通事件检测器，可检测8个车道或检测区域的交通事件并报警：◆停止车辆◆排队事件◆逆向行驶◆失速◆烟/雾报警◆无视频输入报警3.VTD-DI交通数据和事件检测器VTD-DI综合了VTD-D和VTD-I的所有功能，能为道路的安全和高效提供全面和细致的数据和信息。二、VTD2000E视频车辆检测器（浙江浙大中控信息技术有限公司）VTD2000E视频车辆检测器是针对野外使用环境而设计的交通流参数检测设备，它通过对道路监控系统中的视频图像进行处理和综合分析，实现对道路交通流参数的实时检测、记录、统计。道路交通流参数包括：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页车流量、平均车速、车道占有率、车头...
