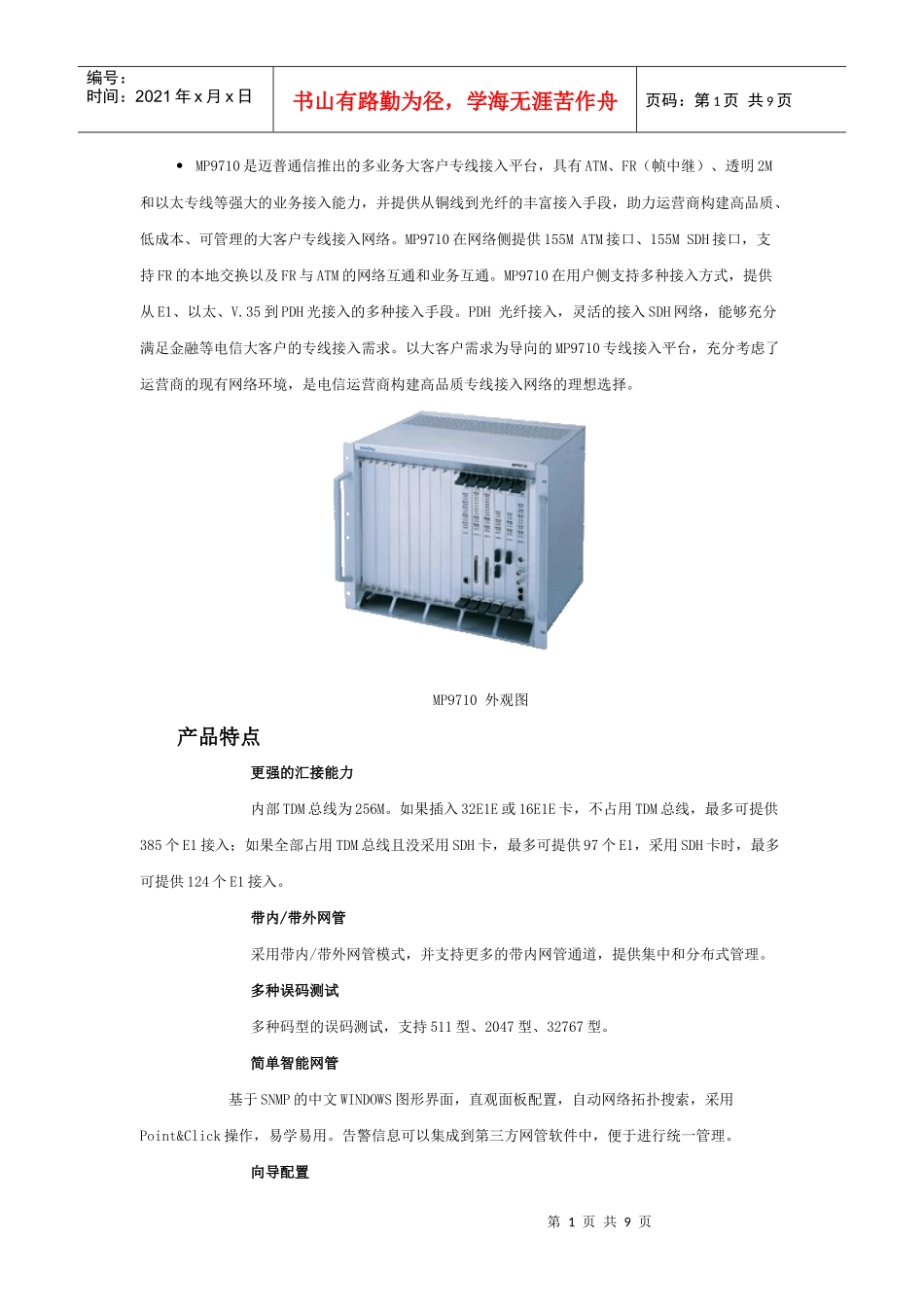

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页MP9710是迈普通信推出的多业务大客户专线接入平台，具有ATM、FR（帧中继）、透明2M和以太专线等强大的业务接入能力，并提供从铜线到光纤的丰富接入手段，助力运营商构建高品质、低成本、可管理的大客户专线接入网络。MP9710在网络侧提供155MATM接口、155MSDH接口，支持FR的本地交换以及FR与ATM的网络互通和业务互通。MP9710在用户侧支持多种接入方式，提供从E1、以太、V.35到PDH光接入的多种接入手段。PDH光纤接入，灵活的接入SDH网络，能够充分满足金融等电信大客户的专线接入需求。以大客户需求为导向的MP9710专线接入平台，充分考虑了运营商的现有网络环境，是电信运营商构建高品质专线接入网络的理想选择。MP9710外观图产品特点更强的汇接能力内部TDM总线为256M。如果插入32E1E或16E1E卡，不占用TDM总线，最多可提供385个E1接入；如果全部占用TDM总线且没采用SDH卡，最多可提供97个E1，采用SDH卡时，最多可提供124个E1接入。带内/带外网管采用带内/带外网管模式，并支持更多的带内网管通道，提供集中和分布式管理。多种误码测试多种码型的误码测试，支持511型、2047型、32767型。简单智能网管基于SNMP的中文WINDOWS图形界面，直观面板配置，自动网络拓扑搜索，采用Point&Click操作，易学易用。告警信息可以集成到第三方网管软件中，便于进行统一管理。向导配置第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页用户根据配置向导提示，使配置更加简单，维护更加方便。时钟提取优先级可选支持六级的时钟优先级（含G.813时钟），如果某个时钟不能正常提供，可以转向优先级低的接口去提取时钟。网管卡支持1+1冗余热备份网管卡提供1+1冗余热备份，自动判断故障，自动切换。业务板卡支持热插拔业务板卡支持热插拔，方便更换或维修问题板卡。支持双电源热备份通过MP97MDPS双电源转接盒使MP9710支持双电源热备份。ATM卡支持APSATM卡支持SDHAPS，ATMAPS，CardAPS三种自动保护切换功能（前两种为端口级保护切换，后一种为板卡级保护），完成自动判断故障，自动切换。支持ATMOAM管理终端设备可以通过MP97MPDH及MP97MNB卡管理NB110D及FT160系列台式设备软件下载通过网管软件在本地或远程在线升级各接入卡技术规范描述MP9710内部总线内部TDM总线为256Mbps、分组总线2.4Gbps处理能力电路交换能力：4096*4096个时隙，无阻塞全交换物理指标标准19英寸9U电源要求电源方式：分布式电源，各板卡配置电源转换模块输入电源要求：-48V，10A，电源电压范围：-40~-57V双电源热备份环境参数工作温度：0～45℃库存温度：-25～70℃相对湿度：10～90%不结露第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页MP97NMTSC网管卡接口类型：串口(配置口)接口：RS~232C/V.24速率：异步9.6K/115.2Kbps工作方式：支持异步终端直接连接连接器类型：RJ45座接口数量：1接口类型：以太口工作方式：10M/100M自适应连接器类型：RJ45座接口数量：1接口类型：E1接口传输速率：2.048Mbps线路码型：HDB3编码线路阻抗：75Ω（非平衡）接口标准：ITU-TG.703连接器类型：BNC接口数量：1接口类型：Bits接口接口速率：2048KHz连接器类型：BNC接口数量：1MP97M8E1、MP97M16E1E、MP97M32E1E时隙交换卡接口类型：E1接口速率：2.048Mbps线路码型：HDB3或AMI编码（MP97M16E1E、MP97M32E1E只支持HDB3）线路阻抗：75Ω（非平衡）/120Ω（平衡）接口标准：符合ITU-TG.703连接器类型：DB68转BNC(加专用转换盒和电缆)接口数量：8、16或32MP97SDH上连卡接口类型：STM-1接口速率：155.520Mbps连接器类型：SC（单模）接口数量：1MP97PDH接入卡接口类型：PDH接口速率：21.12Mbps连接器类型：SC（单模）接口数量：4接口类型：Ethernet(10Base-T/100Base-Tx)接口速率：10/100Mbps(支持全双工/半双工或自适应)连接器类型：RJ45第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页接口数量：4MP97NB电接入网桥卡接口类型：Ether...
