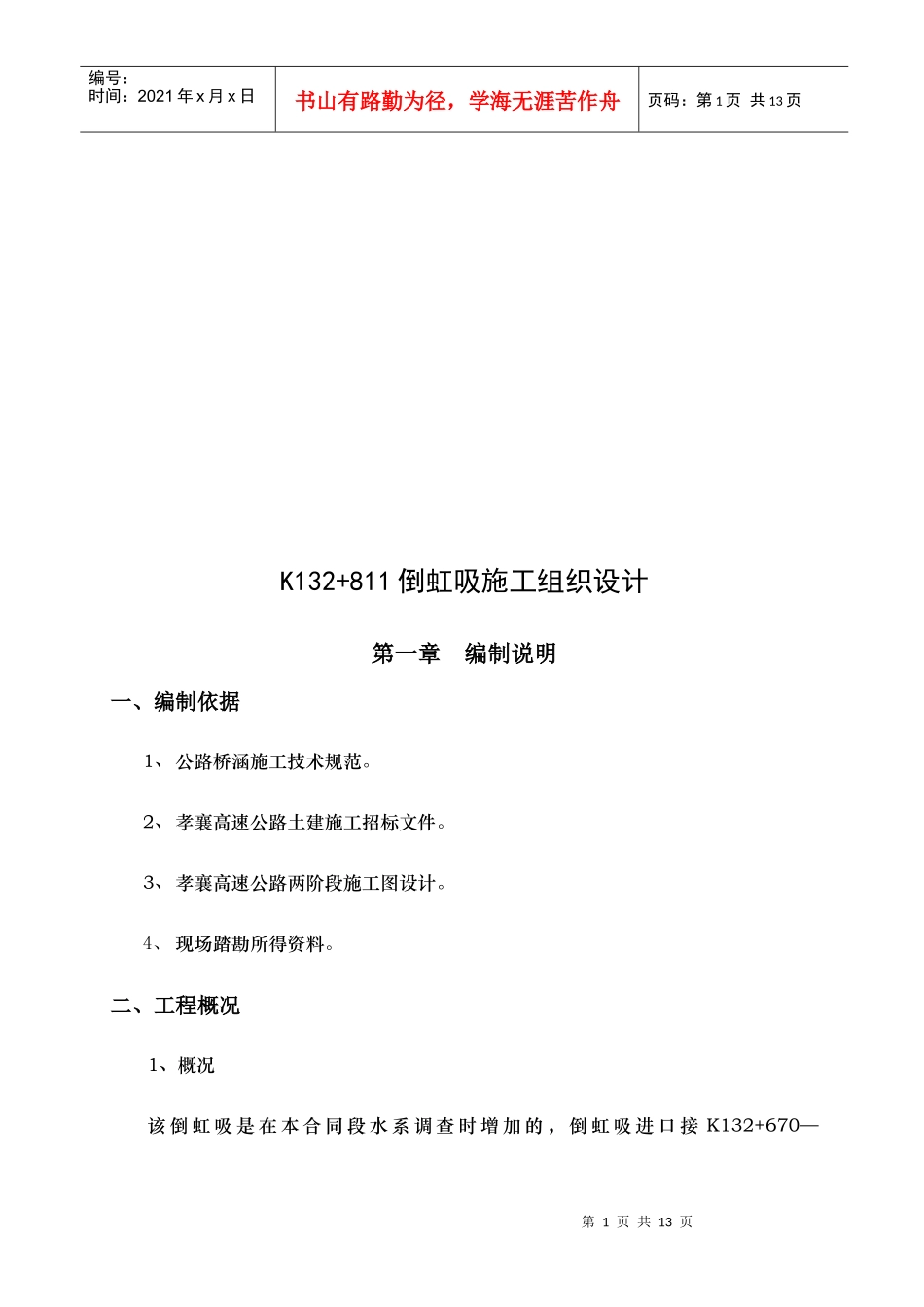

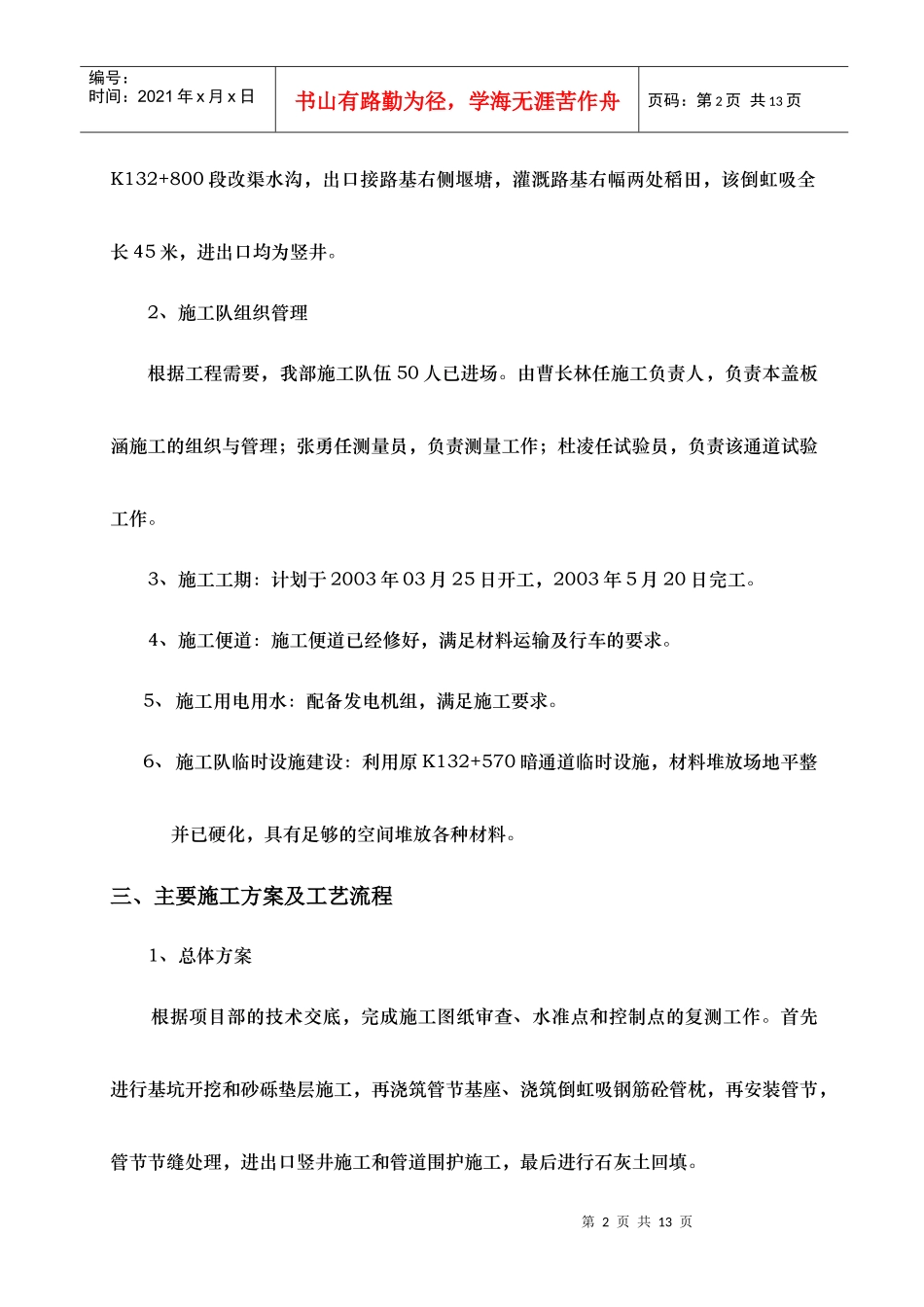

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页K132+811倒虹吸施工组织设计第一章编制说明一、编制依据1、公路桥涵施工技术规范。2、孝襄高速公路土建施工招标文件。3、孝襄高速公路两阶段施工图设计。4、现场踏勘所得资料。二、工程概况1、概况该倒虹吸是在本合同段水系调查时增加的，倒虹吸进口接K132+670—第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页K132+800段改渠水沟，出口接路基右侧堰塘，灌溉路基右幅两处稻田，该倒虹吸全长45米，进出口均为竖井。2、施工队组织管理根据工程需要，我部施工队伍50人已进场。由曹长林任施工负责人，负责本盖板涵施工的组织与管理；张勇任测量员，负责测量工作；杜凌任试验员，负责该通道试验工作。3、施工工期：计划于2003年03月25日开工，2003年5月20日完工。4、施工便道：施工便道已经修好，满足材料运输及行车的要求。5、施工用电用水：配备发电机组，满足施工要求。6、施工队临时设施建设：利用原K132+570暗通道临时设施，材料堆放场地平整并已硬化，具有足够的空间堆放各种材料。三、主要施工方案及工艺流程1、总体方案根据项目部的技术交底，完成施工图纸审查、水准点和控制点的复测工作。首先进行基坑开挖和砂砾垫层施工，再浇筑管节基座、浇筑倒虹吸钢筋砼管枕，再安装管节，管节节缝处理，进出口竖井施工和管道围护施工，最后进行石灰土回填。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页2、施工方法（1）准备工作a、编制施工计划，合理配置人员机具；编制材料计划，积极组织材料供应。b、施工场地布置合理，施工操作方便。砂石料必须分类堆放并做隔离墙，钢材亦必须分类堆放并设标识牌，钢筋的堆放应距离地面50cm以上，以免上潮而锈蚀。水泥堆放最好是堆放在工棚内，如需露天堆放时，距离地面应在50cm以上，而且堆放高度不得超过10包，另外要加盖防水布，以免天气突变时被雨淋湿，造成不必要的损失。c、施工放样，原材料试验。d、施工队常备50人,置有强制式拌合一台，30千瓦发电机组1台,2平方米钢模板300m2,其它异形模板60m2，钢管10吨，满足施工要求。（2）基坑开挖a、开挖前根据设计图纸放出开挖边线，开挖采用人工配合挖掘机作业，当挖掘机开挖至设计线以上20cm时，用人工清整成型。b、基坑开挖应保持良好的排水，若基坑内有渗水现象，必须挖集水坑和排水沟，第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页将基坑内的水引至基坑以外，再用水泵抽出。C、基坑修整完毕后应及时检查基坑尺寸、高程、基底承载力，符合要求后进行砂砾垫层施工，砂砾垫层施工好后应在最短的时间内浇筑基础砼，不能让基坑暴露或浸水过久，以免影响地基承载力。（3）管节基座基础及管枕施工a、模板的制作安装本工程模板采用2m2的钢模。模板内砂浆等杂物要清除干净，不准采用废机油代替脱模剂。模板固定采用钢管支撑，模板间接缝要平整、严密、不漏浆。浇筑砼前必须对模内几何尺寸、支撑的稳定情况进行检查。经监理工程师检查认可后方能进行砼的施工。b、砼的浇筑Ⅰ、砼的配合比采用重量法计算。Ⅱ、砼按每层30cm厚，自下而上地水平地分层浇筑，应在下层砼初凝前浇筑完成上层砼。Ⅲ、砼由高处落下的高度超过2m时，采用导管或溜槽。导管或溜槽保持干净，在第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页使用过程中避免发生离析现象。Ⅳ、振捣器要求能以每分钟不小于4500脉冲的频率传递振动于砼，使在距振捣点至少0.5m以内的砼产生25mm坍落度的可见效应。Ⅴ、振捣应在浇筑点和新浇筑砼面上进行，振捣器插入砼或拔出时速度要慢，以免产生空洞。Ⅵ、振捣器要垂直地插入砼内，并要插至前一层砼上，以保证新浇砼与先浇砼结合良好，插入深度一般为50～100mm。Ⅶ、插入式振捣器移动间距不得超过有效振动半径的1.5倍，不能在模板内利用振捣器，使砼长距离流动或运送砼，以免引起砼离析。Ⅷ、砼振捣密实的标...
