一般机械零件热处理质量检验规程(1)VIP免费

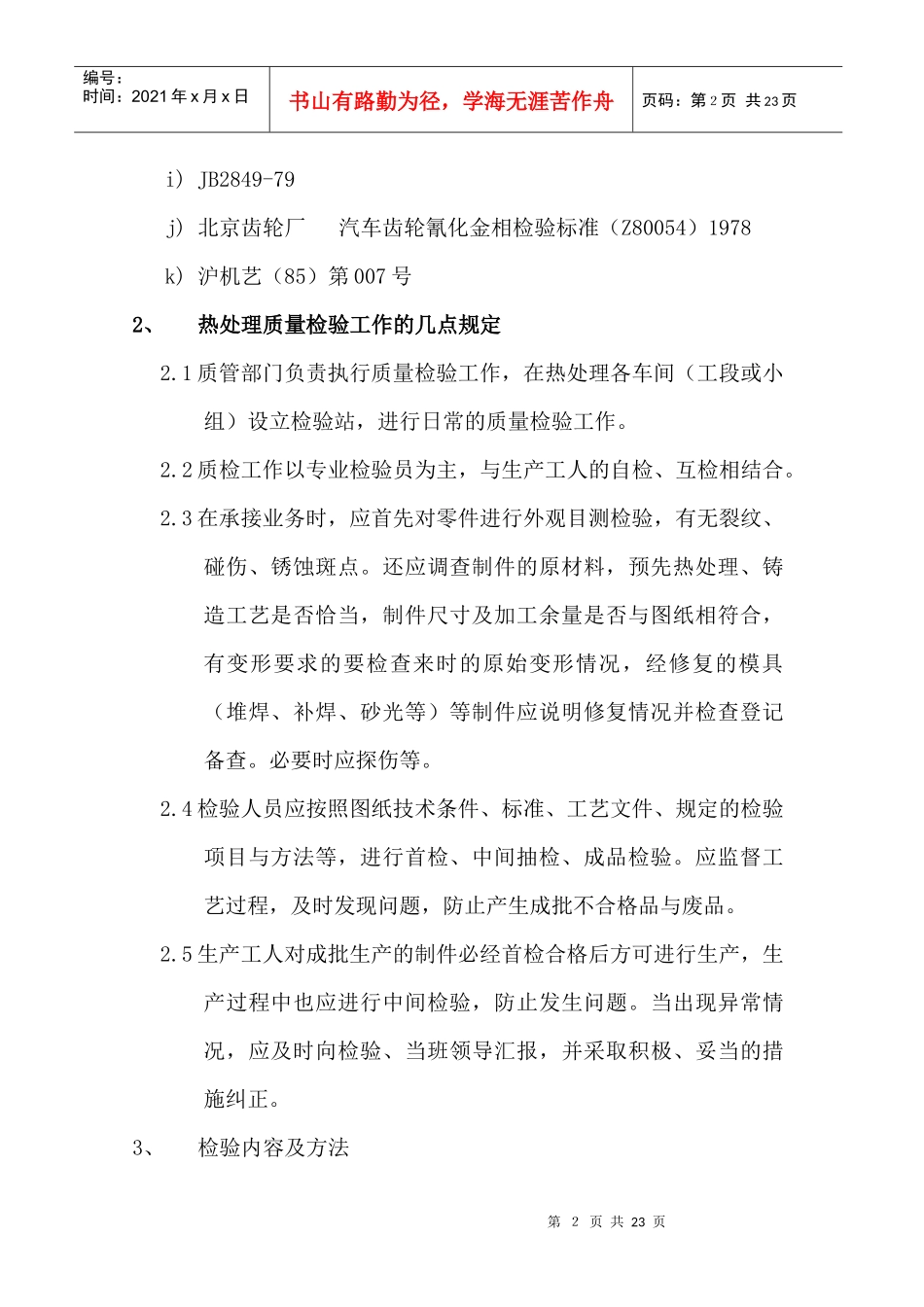

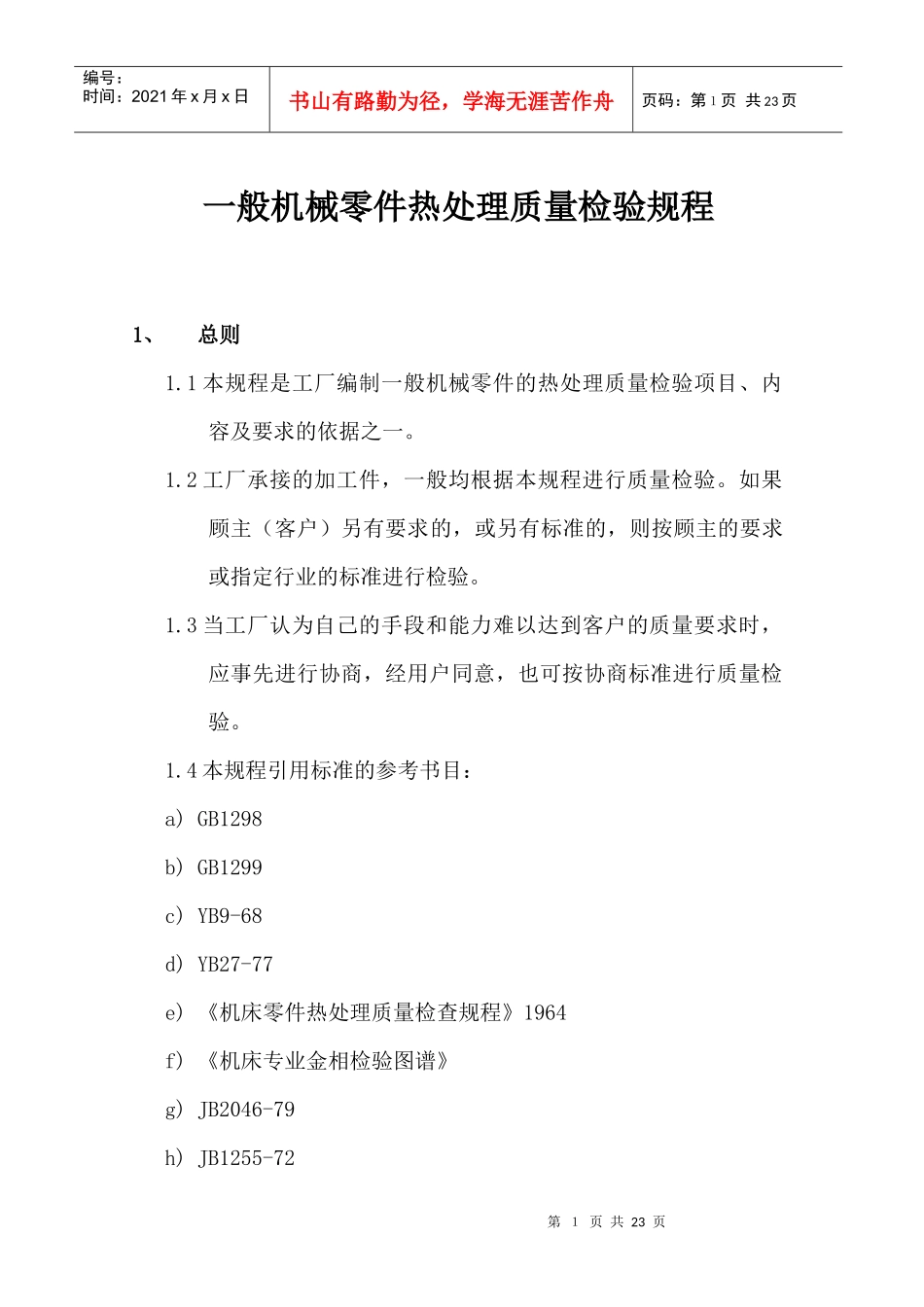

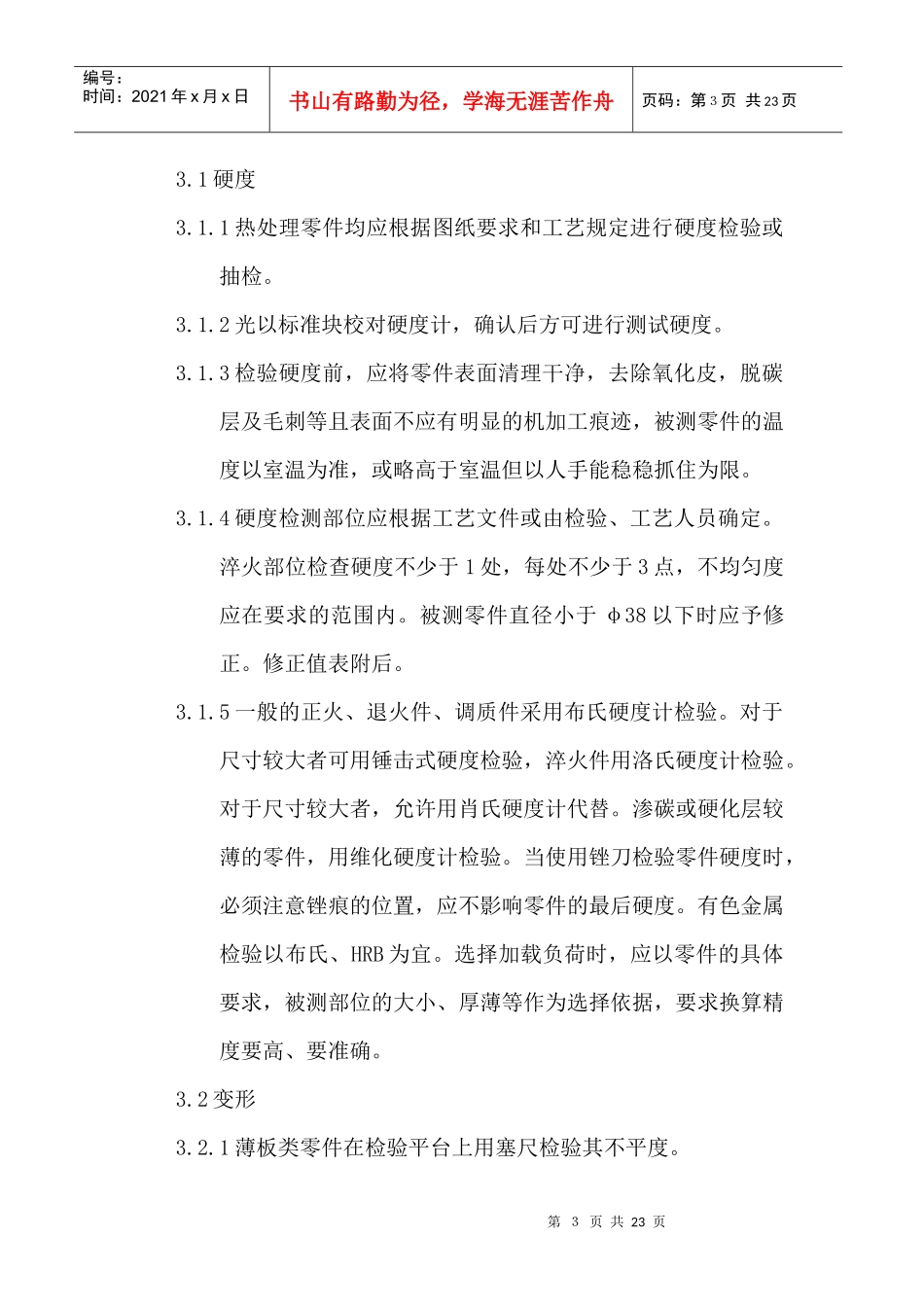

第１页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共23页一般机械零件热处理质量检验规程1、总则1.1本规程是工厂编制一般机械零件的热处理质量检验项目、内容及要求的依据之一。1.2工厂承接的加工件，一般均根据本规程进行质量检验。如果顾主（客户）另有要求的，或另有标准的，则按顾主的要求或指定行业的标准进行检验。1.3当工厂认为自己的手段和能力难以达到客户的质量要求时，应事先进行协商，经用户同意，也可按协商标准进行质量检验。1.4本规程引用标准的参考书目：a)GB1298b)GB1299c)YB9-68d)YB27-77e)《机床零件热处理质量检查规程》1964f)《机床专业金相检验图谱》g)JB2046-79h)JB1255-72第２页共23页第１页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共23页i)JB2849-79j)北京齿轮厂汽车齿轮氰化金相检验标准（Z80054）1978k)沪机艺（85）第007号2、热处理质量检验工作的几点规定2.1质管部门负责执行质量检验工作，在热处理各车间（工段或小组）设立检验站，进行日常的质量检验工作。2.2质检工作以专业检验员为主，与生产工人的自检、互检相结合。2.3在承接业务时，应首先对零件进行外观目测检验，有无裂纹、碰伤、锈蚀斑点。还应调查制件的原材料，预先热处理、铸造工艺是否恰当，制件尺寸及加工余量是否与图纸相符合，有变形要求的要检查来时的原始变形情况，经修复的模具（堆焊、补焊、砂光等）等制件应说明修复情况并检查登记备查。必要时应探伤等。2.4检验人员应按照图纸技术条件、标准、工艺文件、规定的检验项目与方法等，进行首检、中间抽检、成品检验。应监督工艺过程，及时发现问题，防止产生成批不合格品与废品。2.5生产工人对成批生产的制件必经首检合格后方可进行生产，生产过程中也应进行中间检验，防止发生问题。当出现异常情况，应及时向检验、当班领导汇报，并采取积极、妥当的措施纠正。3、检验内容及方法第３页共23页第２页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共23页3.1硬度3.1.1热处理零件均应根据图纸要求和工艺规定进行硬度检验或抽检。3.1.2光以标准块校对硬度计，确认后方可进行测试硬度。3.1.3检验硬度前，应将零件表面清理干净，去除氧化皮，脱碳层及毛刺等且表面不应有明显的机加工痕迹，被测零件的温度以室温为准，或略高于室温但以人手能稳稳抓住为限。3.1.4硬度检测部位应根据工艺文件或由检验、工艺人员确定。淬火部位检查硬度不少于1处，每处不少于3点，不均匀度应在要求的范围内。被测零件直径小于φ38以下时应予修正。修正值表附后。3.1.5一般的正火、退火件、调质件采用布氏硬度计检验。对于尺寸较大者可用锤击式硬度检验，淬火件用洛氏硬度计检验。对于尺寸较大者，允许用肖氏硬度计代替。渗碳或硬化层较薄的零件，用维化硬度计检验。当使用锉刀检验零件硬度时，必须注意锉痕的位置，应不影响零件的最后硬度。有色金属检验以布氏、HRB为宜。选择加载负荷时，应以零件的具体要求，被测部位的大小、厚薄等作为选择依据，要求换算精度要高、要准确。3.2变形3.2.1薄板类零件在检验平台上用塞尺检验其不平度。第４页共23页第３页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共23页3.2.2轴类零件用顶尖或V型块支撑两端，用百分表测量其径向跳动，细小的轴类件可在平台上用塞尺检查。3.2.3套筒、圆环类零件，用百分表、游标卡尺、塞规、内径百分表、螺纹塞规、环规等检验零件的外圆、内孔、螺纹等尺寸。非标准的被测螺纹由用户提供专用检测工具。3.2.4特殊零件的变形检验（如齿轮、凸轮等）应由用户配合进行。3.3外观一般机械零件经热处理后，均应用肉眼或低度放大镜观察其表面有无裂纹、烧伤、碰伤、麻点、锈蚀等。对重要零件或易产生裂纹的零件，应用探伤或浸煤油喷沙等手段检查。3.4金相（在下列情况进行，但需要计费的）3.4.1根据客户要求；3.4.2根据工艺规定的机械中的重要零件；3.4.3当检验人员对本披零件发生怀疑时；3.4.4当成批或大批生产变更工艺后，对首披生产或试生产的零件认为必要时；3....
