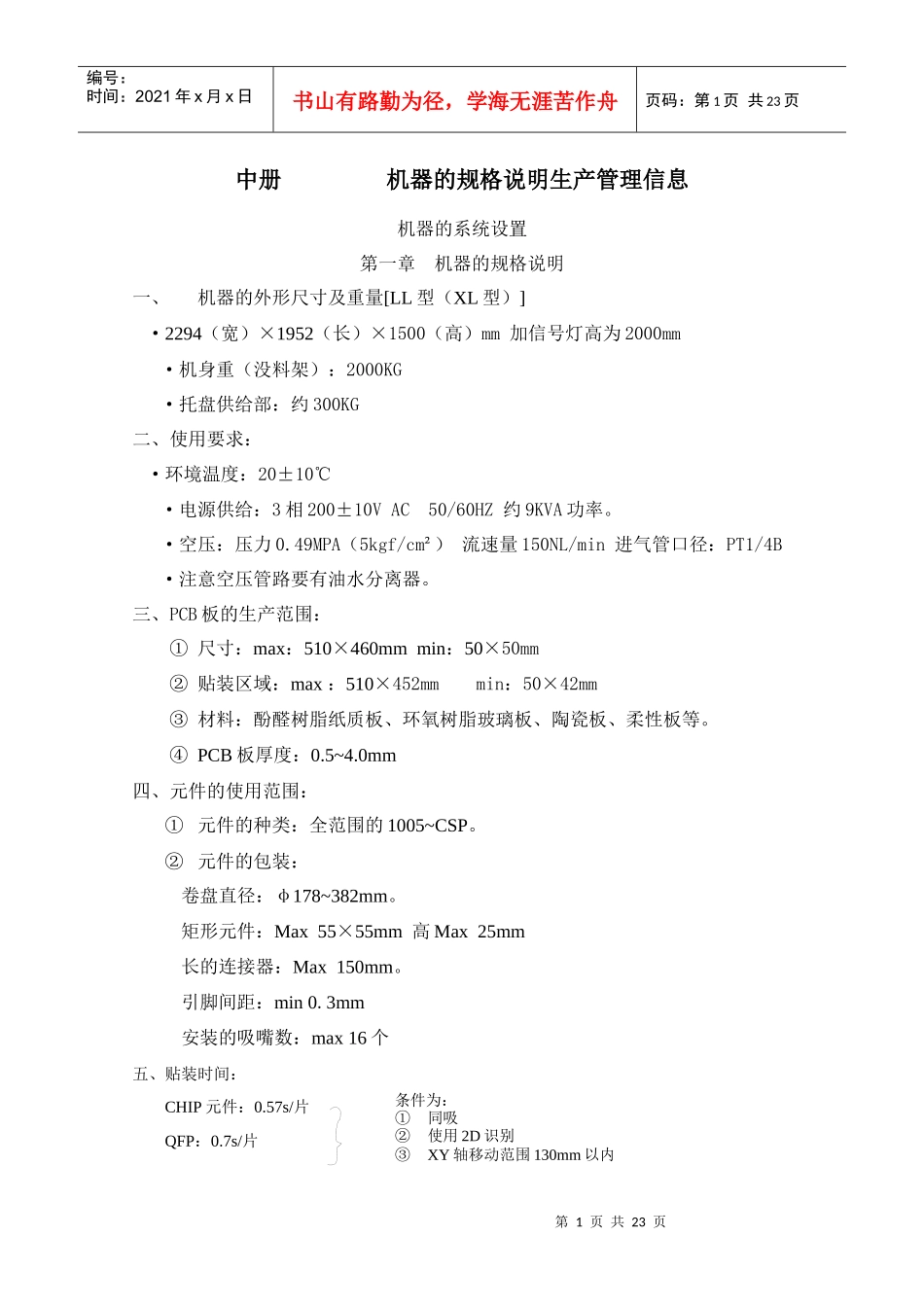

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页中册机器的规格说明生产管理信息机器的系统设置第一章机器的规格说明一、机器的外形尺寸及重量[LL型（XL型）]·2294（宽）×1952（长）×1500（高）mm加信号灯高为2000mm·机身重（没料架）：2000KG·托盘供给部：约300KG二、使用要求：·环境温度：20±10℃·电源供给：3相200±10VAC50/60HZ约9KVA功率。·空压：压力0.49MPA（5kgf/cm²）流速量150NL/min进气管口径：PT1/4B·注意空压管路要有油水分离器。三、PCB板的生产范围：①尺寸：max：510×460mmmin：50×50mm②贴装区域：max：510×452mmmin：50×42mm③材料：酚醛树脂纸质板、环氧树脂玻璃板、陶瓷板、柔性板等。④PCB板厚度：0.5~4.0mm四、元件的使用范围：①元件的种类：全范围的1005~CSP。②元件的包装：卷盘直径：φ178~382mm。矩形元件：Max55×55mm高Max25mm长的连接器：Max150mm。引脚间距：min0.3mm安装的吸嘴数：max16个五、贴装时间：CHIP元件：0.57s/片QFP：0.7s/片条件为：①同吸②使用2D识别③XY轴移动范围130mm以内第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页六、加载PCB的加载时间：约2.7S传送的方向：右—左或左—右七、料架：1、Tape：max60个2、托盘：①Tray：max：40种②Tray的外形尺寸：W85~230mm;L：200~335mmT：max30mm③Tray盘重：总重量（两个料架箱和40个料盘）：50KG1个Tray盘重：2.5KG④送料时间：当升降台不移动时取决于贴装头；当升降移动时：3.2~5.4S.八、控制系统：1、控制系统：·32位微计算机·闭环双臂驱动·半闭环AC伺服马达·开环步进马达2、命令系统：X-Y轴：绝对/相对坐标料站：站号命令3、控制方式：自动/半自动/手动/在线4、位置控制精度：X-Y：0.001mmH:0.1mmQ:0.00072º九、存储程序数：1、NC程序单条：Max:2000步Max：200条2、元件库：1000种元件。3、托盘料库：540种十、光学识觉功能第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页十一、Tray盘的连接方式：交换、优先交换、固定、连结十二、生产管理信息：计划数、生产数、运行时间、停机时间等十三、数据I/O：①光驱，3.5寸软驱。②210mm宽卷纸打印机。③键盘和轨迹球实现人机对话。④RS-232C接口，NC程序输入输出、管理信息输出、I/O检测十四、语言：英语和日语（显示和打印）十五、其它功能：①自诊功能②三级功能密码管理③自动补贴功能④单块（步）重复功能⑤料站替代功能（主从料站）⑥多重原点功能（指料站的第一站位置可设）⑦坏板识别功能⑧吸嘴跳跃功能十六、信号灯：黄（红）：错误停止（如真空错误、加载错误、元件识别错误、安全停止等）白（黄）：警告（如待板、换料等）绿：正常运行（自动状态）十七、PCB板的设计：1、平行于流向的两板边要多留3mm的工艺边。2、元件离板边距离≥4mm。3、板尺寸Max:510×460mmMin：50×50mm厚：0.5~4.0mm贴装区Max：510×452mm4、板的平整度要求：Max：±0.5mm5、板底元件最高≤30mm，板上元件最高≥25mm，板底元件实体离板边第4页共23页第3页共23页PCB板1.0±0.1R≤0.21.0±0.1焊锡层铜箔20umBABBACC≤1/2A≥0.2mm1/4~3/4A3mm3mm编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页距离最小≥5mm。十八、Mark的设计：1、识别MARK的尺寸：如右图2、Mark的形状：有方、圆、三角、棱、十字架、连角方形6种。前4种可为实心也可为空心。3、MARK的识别区域：4、MARK的识别误差是±15%，MoveCamera的识觉范围4×4mm如：1×1mm的Mark0.85-1.15都是可以通过的。第二章生产管理信息（Manage）ABAACCAA注：A=1~2mmB≥0.2mmC=0.5~1.0mm第5页共23页第4页共23页吸料数-吸取不良数吸料数吸料数（吸料不良+识别不良）吸料数编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页生产管理信息是显示生产日期时间和操作状态的数据生产信息分：类型信息、机器信息。一、生产信息：1、生产类型：显示NC程序或ARRAY程序名字。2、数据存贮期间显示最先和...
