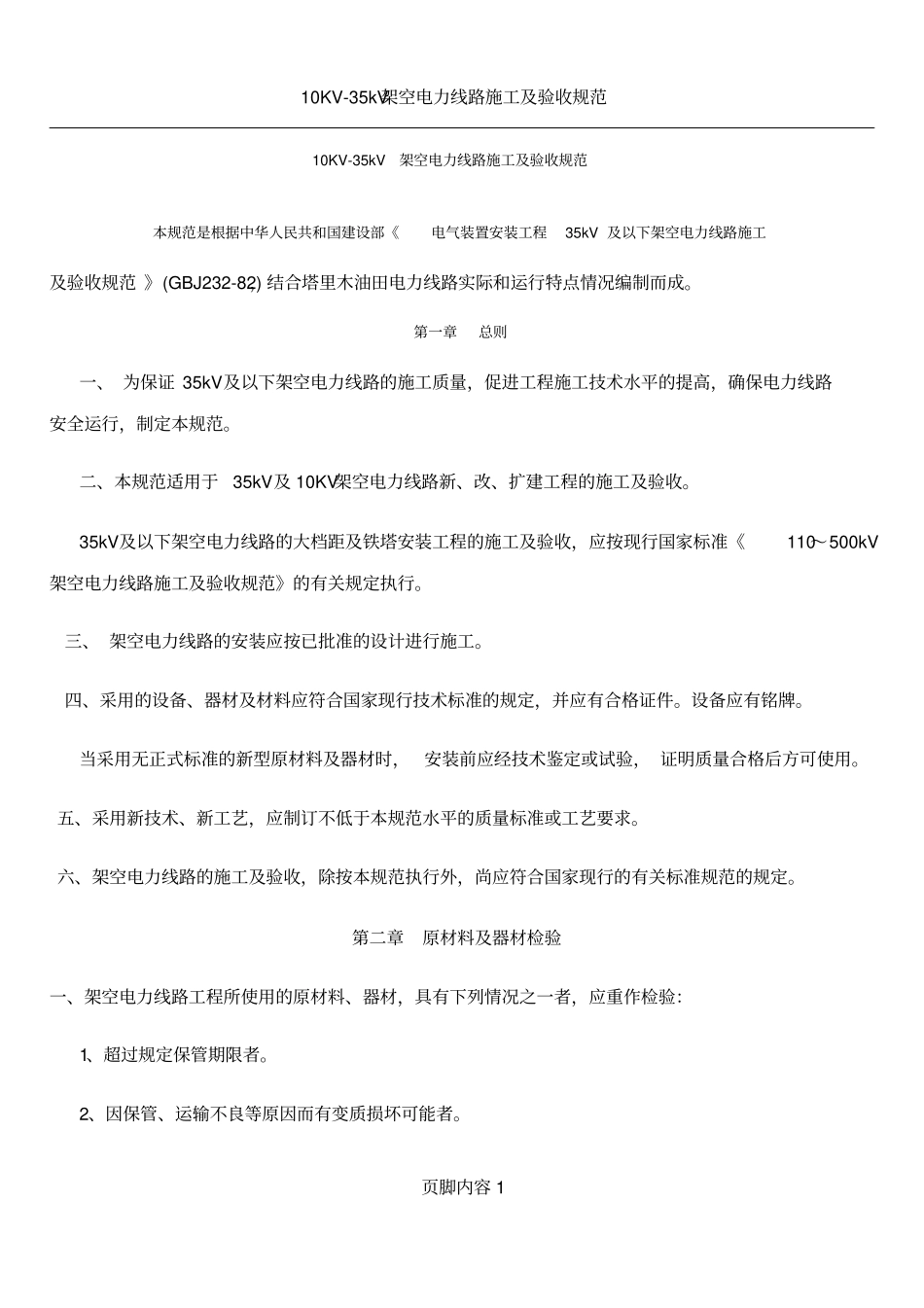

10KV-35kV架空电力线路施工及验收规范页脚内容110KV-35kV架空电力线路施工及验收规范本规范是根据中华人民共和国建设部《电气装置安装工程35kV及以下架空电力线路施工及验收规范》(GBJ232-82)，结合塔里木油田电力线路实际和运行特点情况编制而成。第一章总则一、为保证35kV及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路安全运行，制定本规范。二、本规范适用于35kV及10KV架空电力线路新、改、扩建工程的施工及验收。35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准《110～500kV架空电力线路施工及验收规范》的有关规定执行。三、架空电力线路的安装应按已批准的设计进行施工。四、采用的设备、器材及材料应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。五、采用新技术、新工艺，应制订不低于本规范水平的质量标准或工艺要求。六、架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。第二章原材料及器材检验一、架空电力线路工程所使用的原材料、器材，具有下列情况之一者，应重作检验：1、超过规定保管期限者。2、因保管、运输不良等原因而有变质损坏可能者。10KV-35kV架空电力线路施工及验收规范页脚内容23、对原试验结果有怀疑或试样代表性不够者。二、架空电力线路使用的线材，架设前应进行外观检查，且应符合下列规定：1、不应有松股、交叉、折叠、断裂及破损等缺陷。2、不应有严重腐蚀现象。3、钢绞线、镀锌铁线表面镀锌层应良好，无锈蚀。4、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封措施。三、为特殊目的使用的线材，除应符合本规范第2.0.2条规定外，尚应符合设计的特殊要求。四、由黑色金属制造的附件和紧固件，除地脚螺栓外，应采用热浸镀锌制品。五、各种连接螺栓宜有防松装置。防松装置弹力应适宜，厚度应符合规定。六、金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象。螺杆与螺母的配合应良好。加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。七、金具组装配合应良好，安装前应进行外观检查，且应符合下列规定：1、表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2、线夹转动灵活，与导线接触面符合要求。3、镀锌良好，无锌皮剥落、锈蚀现象。八、绝缘子及瓷横担绝缘子安装前应进行外观检查，且应符合下列规定：10KV-35kV架空电力线路施工及验收规范页脚内容31、瓷件与铁件组合无歪斜现象，且结合紧密，铁件镀锌良好。2、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。3、弹簧销、弹簧垫的弹力适宜。九、环形钢筋混凝土电杆制造质量应符合现行国家标准《环形钢筋混凝土电杆》的规定。安装前应进行外观检查，且应符合下列规定：1、表面光洁平整，壁厚均匀，无露筋、跑浆等现象。2、放置地平面检查时，应无纵向裂缝，横向裂缝的宽度不应超过0.1mm。3、杆身弯曲不应超过杆长的1/1000。十、预应力混凝土电杆制造质量应符合现行国家标准《环形预应力混凝土电杆》的规定。安装前应进行外观检查，且应符合下列规定：1、表面光洁平整，壁厚均匀，无露筋、跑浆等现象。2、应无纵、横向裂缝。3、杆身弯曲不应超过杆长的1/1000。十一、混凝土预制构件的制造质量应符合设计要求。表面不应有蜂窝、露筋、纵向裂缝等缺陷。十二、采用的底盘、卡盘、拉线盘，其强度应符合设计要求。第三章电杆基坑及基础埋设一、基坑施工前的定位应符合下列规定：1、直线杆顺线路方向位移，35kV架空电力线路不应超过设计档距的1%；10kV及以下架空电力线路10KV-35kV架空电力线路施工及验收规范页脚内容4不应超过设计档距的3%。直线杆横线路方向位移不应超过50mm。2、转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。二、电杆基础坑深度应符合设计规定。电杆基础坑深度的允许偏差应为+100mm、-50mm。同基基础坑在...
