E甲多功能电气参数测试仪VIP免费

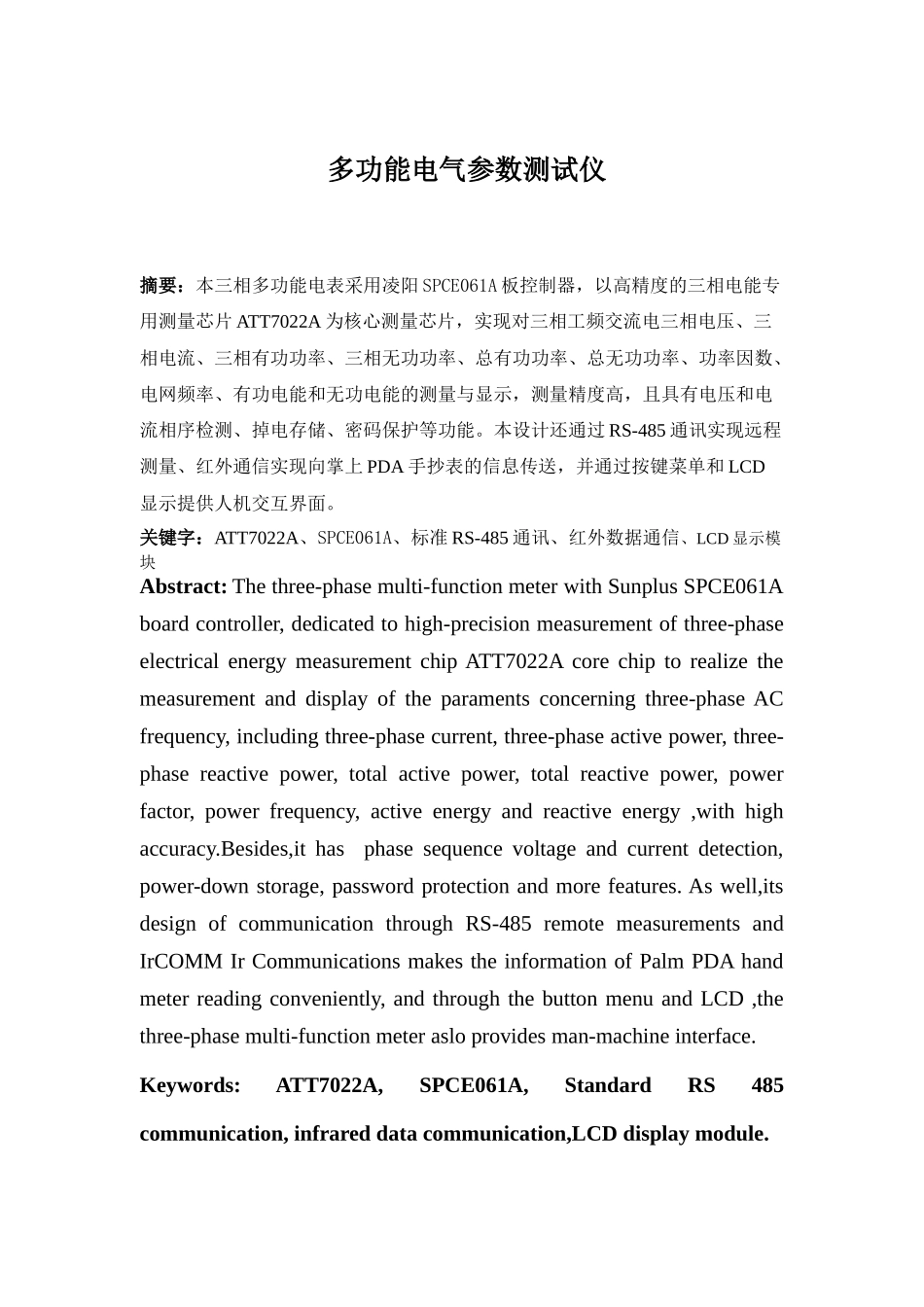

E甲多功能电气参数测试仪_第1页
1/12
E甲多功能电气参数测试仪_第2页
2/12
E甲多功能电气参数测试仪_第3页
3/12
多功能电气参数测试仪摘要:本三相多功能电表采用凌阳SPCE061A板控制器,以高精度的三相电能专用测量芯片ATT7022A为核心测量芯片,实现对三相工频交流电三相电压、三相电流、三相有功功率、三相无功功率、总有功功率、总无功功率、功率因数、电网频率、有功电能和无功电能的测量与显示,测量精度高,且具有电压和电流相序检测、掉电存储、密码保护等功能。本设计还通过RS-485通讯实现远程测量、红外通信实现向掌上PDA手抄表的信息传送,并通过按键菜单和LCD显示提供人机交互界面。关键字:ATT7022A、SPCE061A、标准RS-485通讯、红外数据通信、LCD显示模块Abstract:Thethree-phasemulti-functionmeterwithSunplusSPCE061Aboardcontroller,dedicatedtohigh-precisionmeasurementofthree-phaseelectricalenergymeasurementchipATT7022Acorechiptorealizethemeasurementanddisplayoftheparamentsconcerningthree-phaseACfrequency,includingthree-phasecurrent,three-phaseactivepower,three-phasereactivepower,totalactivepower,totalreactivepower,powerfactor,powerfrequency,activeenergyandreactiveenergy,withhighaccuracy.Besides,ithasphasesequencevoltageandcurrentdetection,power-downstorage,passwordprotectionandmorefeatures.Aswell,itsdesignofcommunicationthroughRS-485remotemeasurementsandIrCOMMIrCommunicationsmakestheinformationofPalmPDAhandmeterreadingconveniently,andthroughthebuttonmenuandLCD,thethree-phasemulti-functionmeterasloprovidesman-machineinterface.Keywords:ATT7022A,SPCE061A,StandardRS485communication,infrareddatacommunication,LCDdisplaymodule.一、系统方案设计与比较在采样系统中,通常的做法是将采集到的数据读取到MCU中,由MCU对大量的采样数据进行处理,得到电压、电流、相位、功率因数等参数。由于大量的采样和数据运算给MCU带来很大的负担,大大影响MCU处理其他问题的速度。ATT7022是一款国产的电能计量专用芯片,比进口电路价格低廉。除了A/D转换部分,在芯片内还集成了数据运算电路,可以大大节省测量系统主控MCU的工作负荷。该芯片通过软件校正可将误差校正到0.5级以内,有效值测量误差小于0.1%,数据采集及处理时间大约为1/3s。为了保证测量精度他的采样频率为3.2kHz。此芯片的接口简单,使用方便。本系统主要由ATT7022A电压电流测量模块、MCU数据采集处理模块、通信模块、显示模块、按键模块、电源模块组成。1、对参数的测量计算的论证与选择:方案一:采用两点采样法。对正弦电压电流值相隔π/2采两组数据,并计算得各参数值,此方案增加了MCU的运算负担,影响了测量的速度与精度,且可能会限制其他功能的可靠实现。方案二:采用高精度的三相电能专用测量芯片ATT7022A作为主控芯片,该芯片适用于三相三线和三线四相制,可由内部DSP模块自动处理数据,内部寄存器直接提供各参数值且具有电压电流相序检测等功能,测量精度高,价格便宜,简单易行且可靠性高。综合以上论述,选择方案二。2、处理器的论证与选择:方案一:采用16位单片机SPCE061A为控制核心,其内置存储可以满足本系统所需的全部要求,适用频率范围较大且同样具有较强的处理功能,稳定性强经济实惠。方案二:采用89c51处理器,但运行速度较SPCE061A慢些,在实现功能的方面,可靠性不好,且外围扩展较麻烦。综合以上论述,选择方案一。3、显示模块的论证与选择:方案一:采用LED数码管显示,采用74LS74驱动数码管动态显示,控制比较简单但占用较多I/O口,不能实现资源的有效利用,而且只能显示一些简单的字符,显示信息量有限。方案二:采用LCD12864液晶显示,LCD微功耗、超薄轻小,有强大的中文字库显示的信息量大、字迹清晰,因此具有友好的人机交流显示界面,特别适合智能仪表的可编程人性化显示。综合以上论述,选择方案二。4、红外模块的论证与选择:方案一:采用TSOP138红外接收头,编码译码方式简单且易于实现,性能稳定,可以实现高速的传输,能实现本系统的红外数据通信的要求。方案二:采用HS0038能实现本系统的基本要求,但编码译码方...
