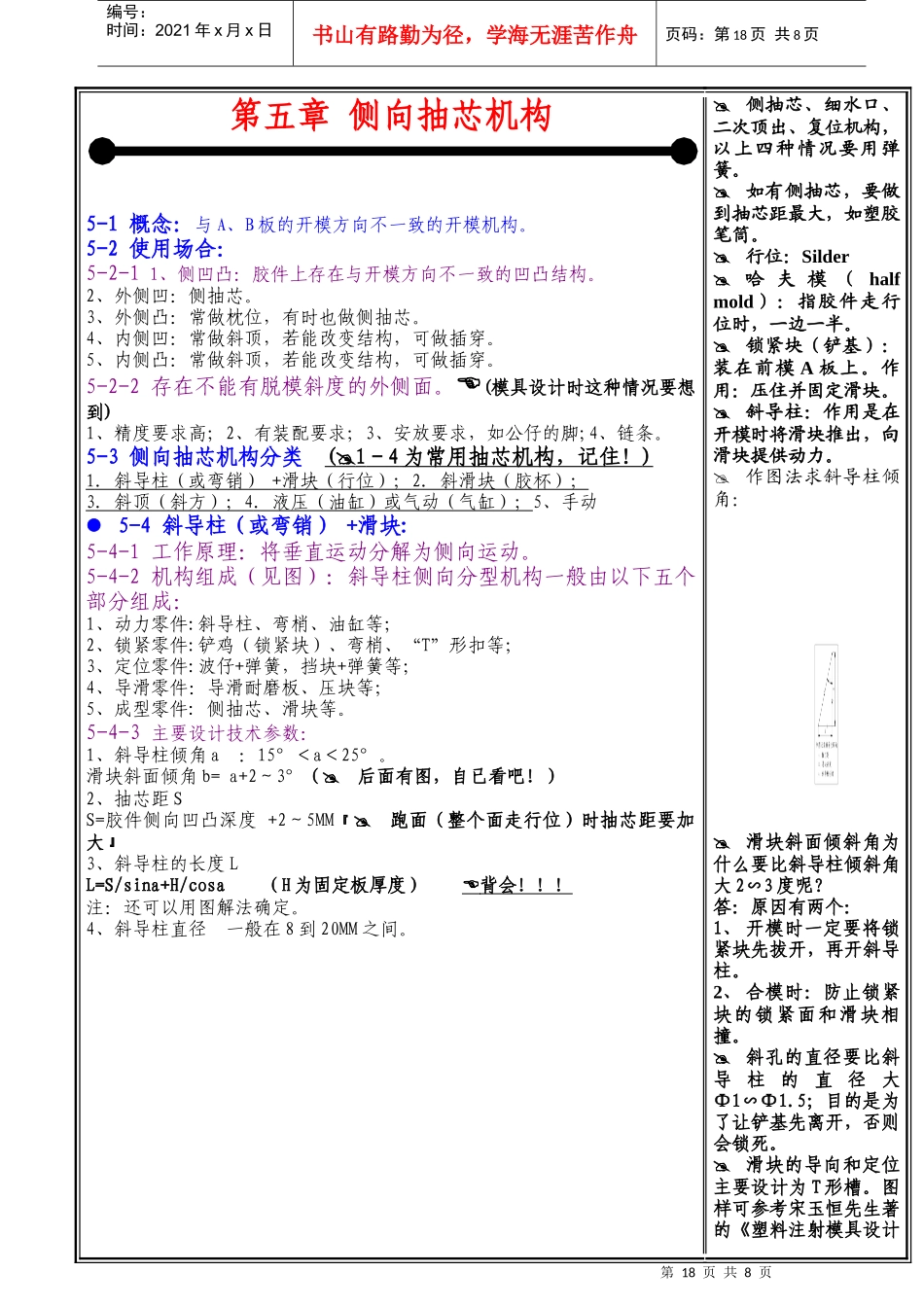

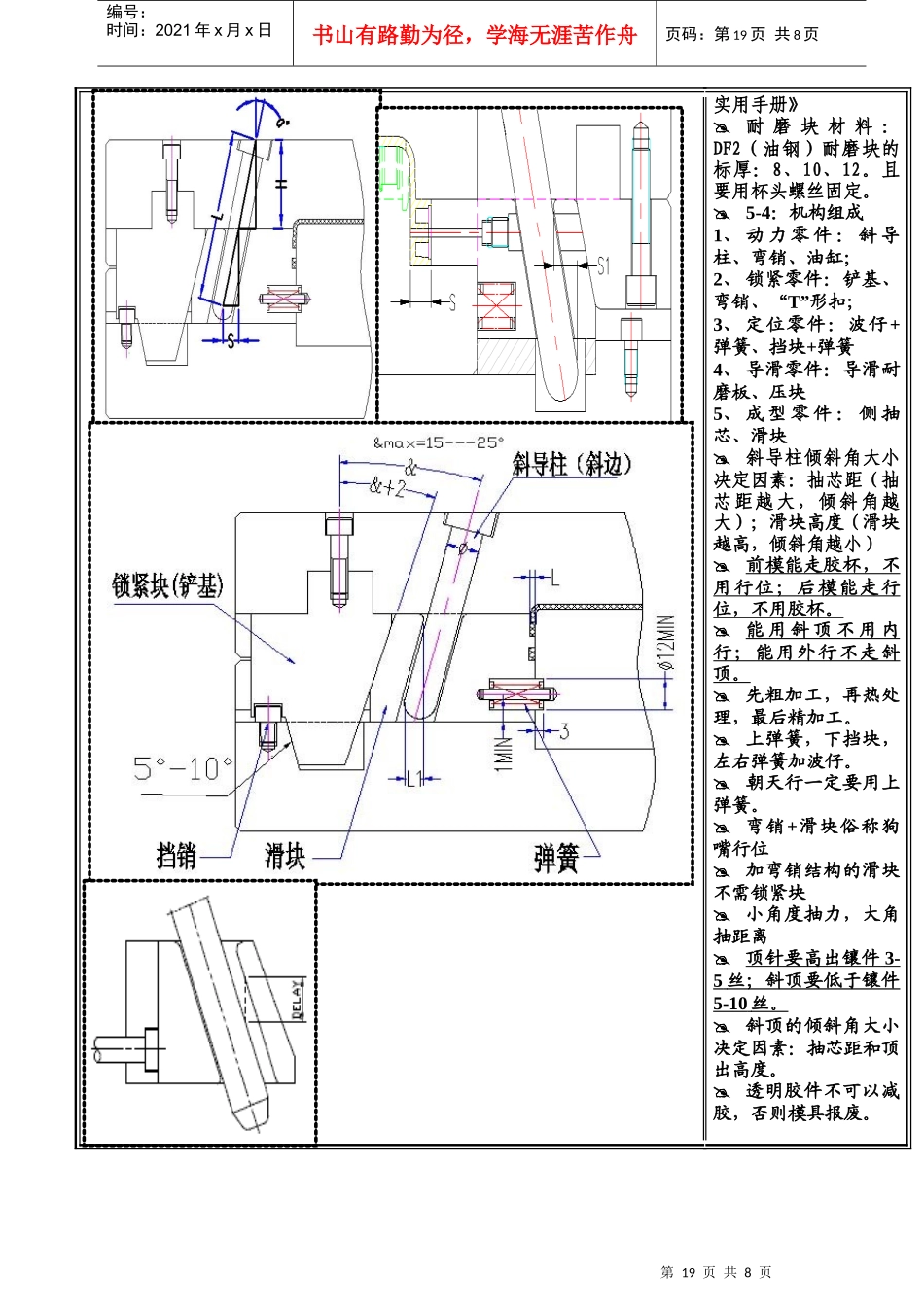

第18页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共8页第五章侧向抽芯机构5-1概念：与A、B板的开模方向不一致的开模机构。5-2使用场合：5-2-11、侧凹凸：胶件上存在与开模方向不一致的凹凸结构。2、外侧凹：侧抽芯。3、外侧凸：常做枕位，有时也做侧抽芯。4、内侧凹：常做斜顶，若能改变结构，可做插穿。5、内侧凸：常做斜顶，若能改变结构，可做插穿。5-2-2存在不能有脱模斜度的外侧面。(模具设计时这种情况要想到)1、精度要求高；2、有装配要求；3、安放要求，如公仔的脚;4、链条。5-3侧向抽芯机构分类(1－4为常用抽芯机构，记住！)1．斜导柱（或弯销）+滑块（行位）；2．斜滑块（胶杯）；3．斜顶（斜方）；4．液压（油缸）或气动（气缸）；5、手动5-4斜导柱（或弯销）+滑块:5-4-1工作原理：将垂直运动分解为侧向运动。5-4-2机构组成（见图）：斜导柱侧向分型机构一般由以下五个部分组成：1、动力零件:斜导柱、弯梢、油缸等；2、锁紧零件:铲鸡（锁紧块）、弯梢、“T”形扣等；3、定位零件:波仔+弹簧，挡块+弹簧等；4、导滑零件：导滑耐磨板、压块等；5、成型零件:侧抽芯、滑块等。5-4-3主要设计技术参数：1、斜导柱倾角a：15°＜a＜25°。滑块斜面倾角b=a+2～3°（后面有图，自已看吧！）2、抽芯距SS=胶件侧向凹凸深度+2～5MM『跑面（整个面走行位）时抽芯距要加大』3、斜导柱的长度LL=S/sina+H/cosa（H为固定板厚度）背会！！！注：还可以用图解法确定。4、斜导柱直径一般在8到20MM之间。侧抽芯、细水口、二次顶出、复位机构，以上四种情况要用弹簧。如有侧抽芯，要做到抽芯距最大，如塑胶笔筒。行位：Silder哈夫模（halfmold）：指胶件走行位时，一边一半。锁紧块（铲基）：装在前模A板上。作用：压住并固定滑块。斜导柱：作用是在开模时将滑块推出，向滑块提供动力。作图法求斜导柱倾角：滑块斜面倾斜角为什么要比斜导柱倾斜角大2∽3度呢？答：原因有两个：1、开模时一定要将锁紧块先拔开，再开斜导柱。2、合模时：防止锁紧块的锁紧面和滑块相撞。斜孔的直径要比斜导柱的直径大Φ1∽Φ1.5；目的是为了让铲基先离开，否则会锁死。滑块的导向和定位主要设计为T形槽。图样可参考宋玉恒先生著的《塑料注射模具设计第19页共8页第18页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共8页实用手册》耐磨块材料：DF2（油钢）耐磨块的标厚：8、10、12。且要用杯头螺丝固定。5-4：机构组成1、动力零件：斜导柱、弯销、油缸；2、锁紧零件：铲基、弯销、“T”形扣；3、定位零件：波仔+弹簧、挡块+弹簧4、导滑零件：导滑耐磨板、压块5、成型零件：侧抽芯、滑块斜导柱倾斜角大小决定因素：抽芯距（抽芯距越大，倾斜角越大）；滑块高度（滑块越高，倾斜角越小）前模能走胶杯，不用行位；后模能走行位，不用胶杯。能用斜顶不用内行；能用外行不走斜顶。先粗加工，再热处理，最后精加工。上弹簧，下挡块，左右弹簧加波仔。朝天行一定要用上弹簧。弯销+滑块俗称狗嘴行位加弯销结构的滑块不需锁紧块小角度抽力，大角抽距离顶针要高出镶件3-5丝；斜顶要低于镶件5-10丝。斜顶的倾斜角大小决定因素：抽芯距和顶出高度。透明胶件不可以减胶，否则模具报废。第20页共8页第19页共8页1-限位钉2-弹簧3-滑块编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共8页5-4-4设计要点1、斜导柱的固定（见图）：（1）后模外侧抽芯时斜导柱的固定；（2）后模内侧抽芯时斜导柱的固定；（3）前模外侧抽芯时通常不用斜导柱，而用弯销或“T”形扣。2、如何实现延时抽芯（见图）：加大滑块上的斜孔。3、滑块的导向定位及配合精度（H7/f7）。4、什么情况下用压块：（？见鬼，什么是压块？Idon’tknow.）（1）滑块尺寸较大；（2）模具精度较高；（3）模具寿命较高；（4）滑块往模具中心方向抽芯。5、滑块滑离导向槽的长度应不大于滑块长的三分之一；6、滑块的定位装置a、弹簧+滚珠；b、弹簧+挡块。见图。7、滑块的运水；8、滑块斜面上的耐磨块；（滑块斜...
