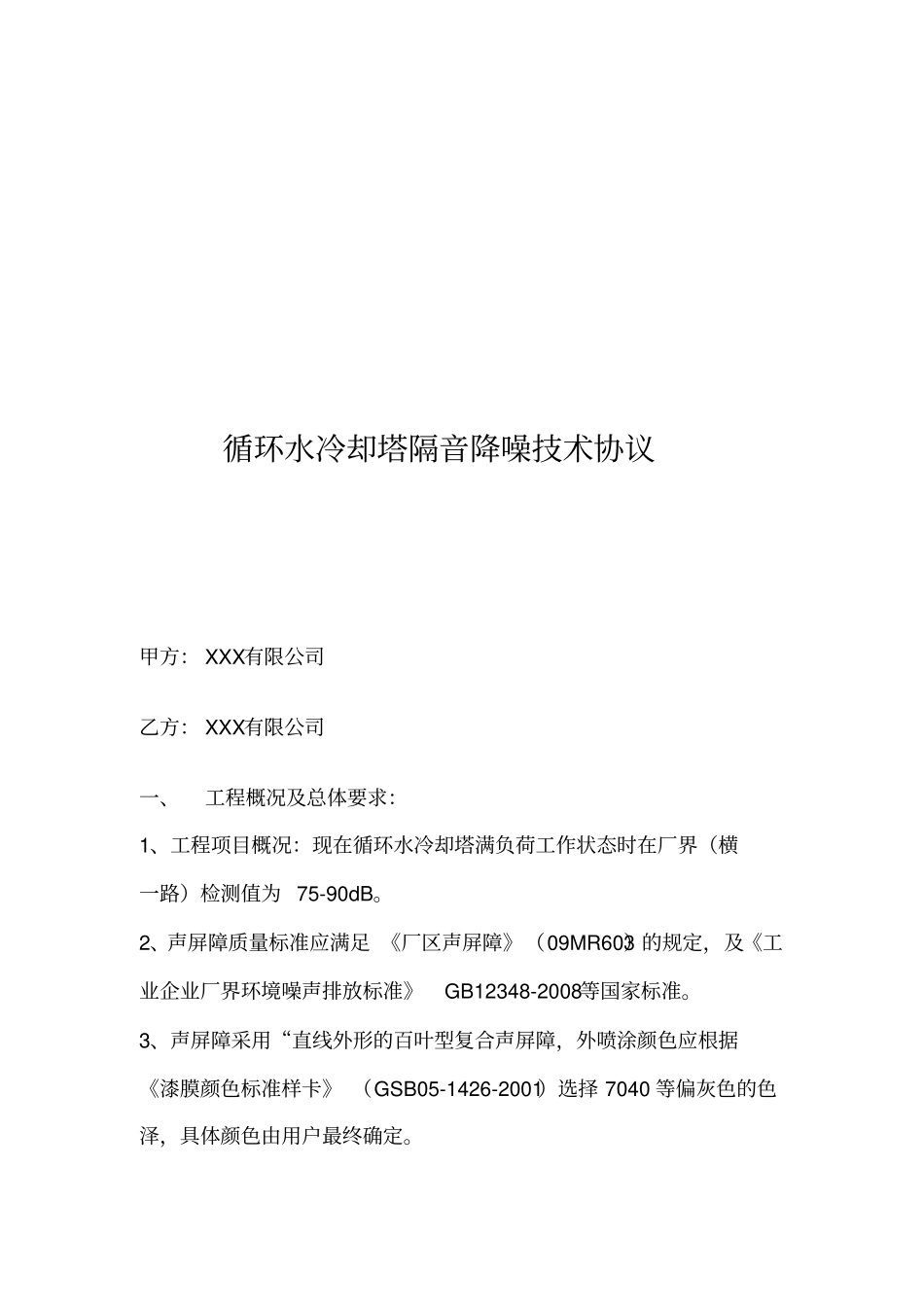

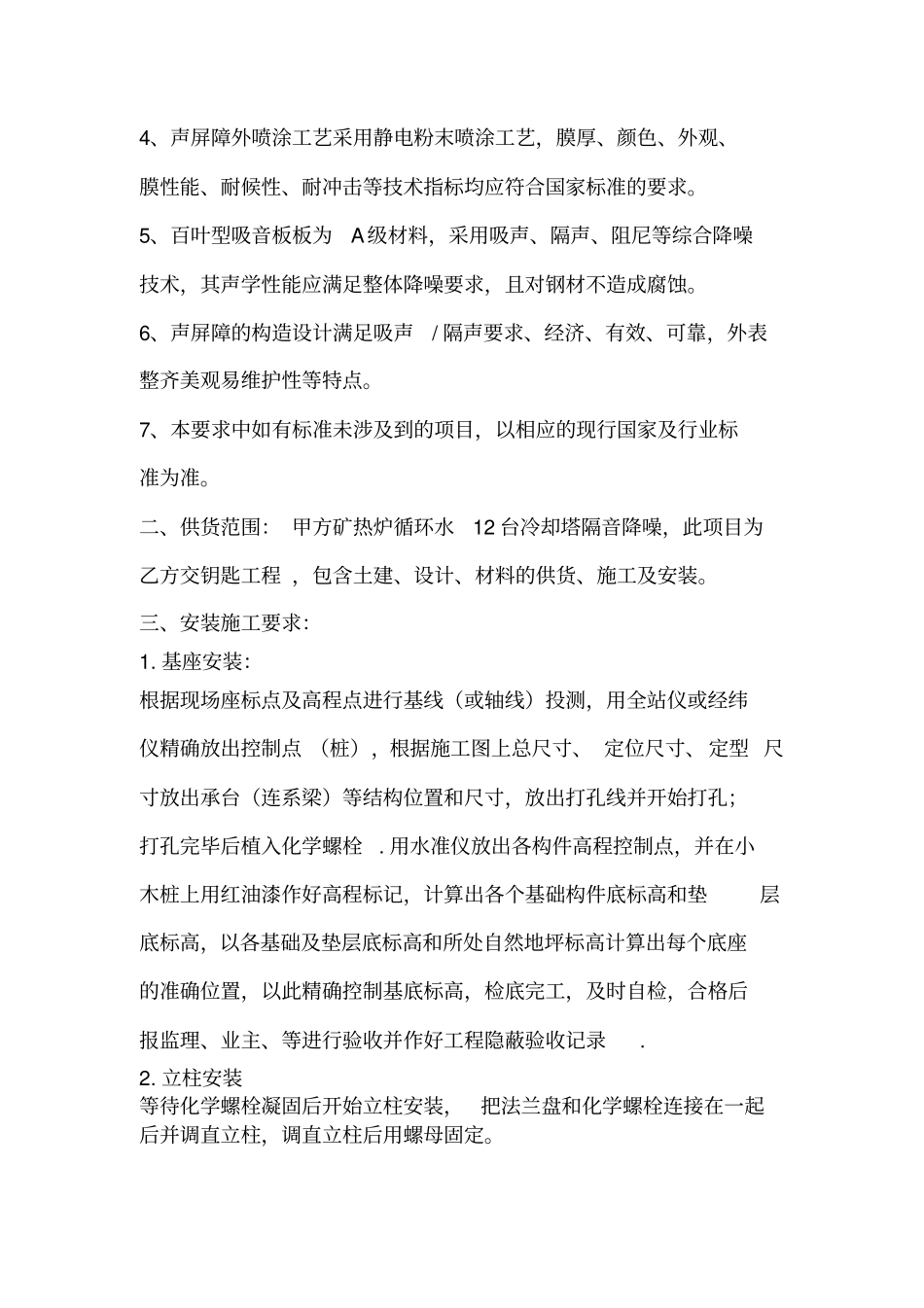

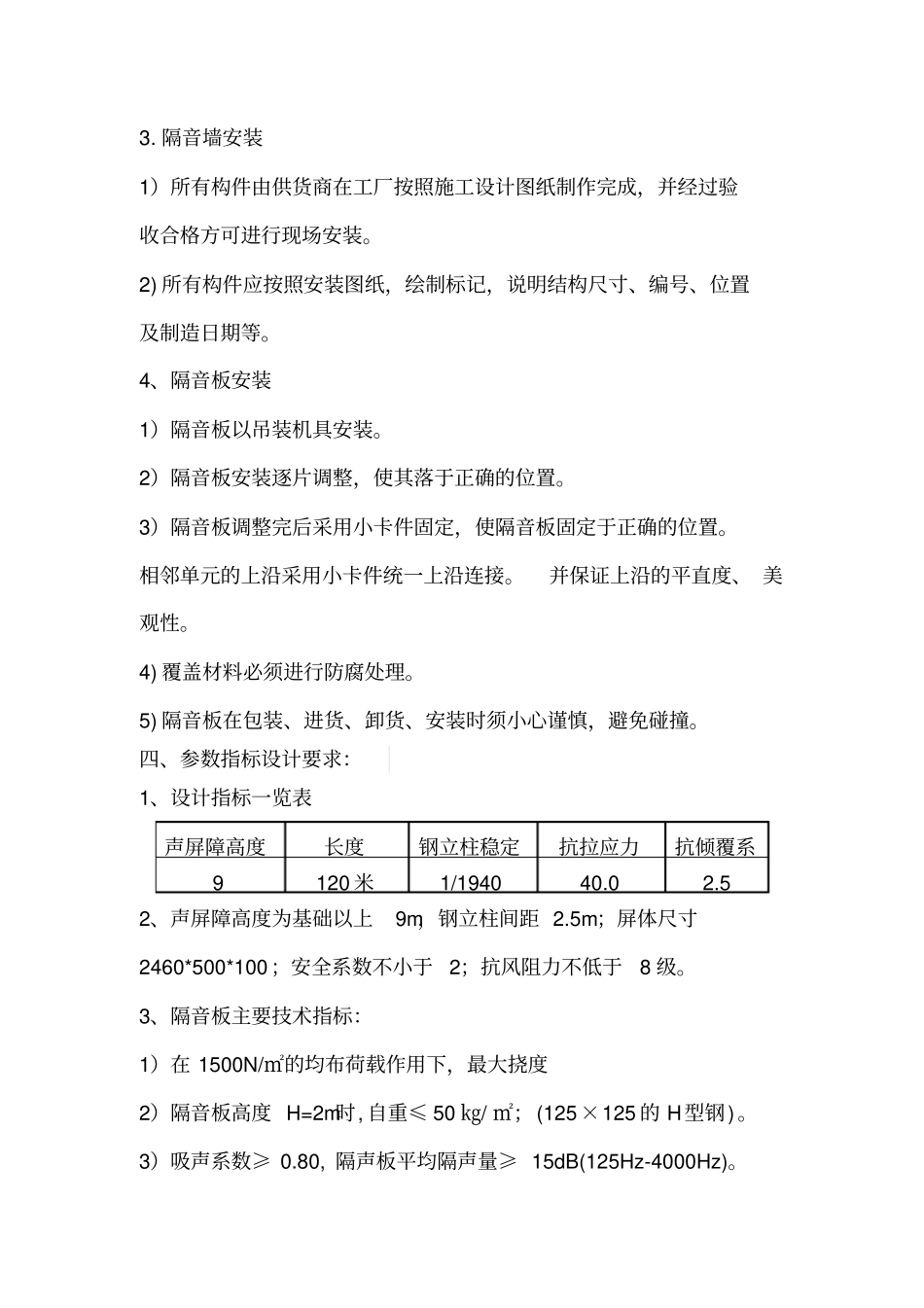

循环水冷却塔隔音降噪技术协议甲方：XXX有限公司乙方：XXX有限公司一、工程概况及总体要求：1、工程项目概况：现在循环水冷却塔满负荷工作状态时在厂界（横一路）检测值为75-90dB。2、声屏障质量标准应满足《厂区声屏障》（09MR603）的规定，及《工业企业厂界环境噪声排放标准》GB12348-2008等国家标准。3、声屏障采用“直线外形的百叶型复合声屏障，外喷涂颜色应根据《漆膜颜色标准样卡》（GSB05-1426-2001）选择7040等偏灰色的色泽，具体颜色由用户最终确定。4、声屏障外喷涂工艺采用静电粉末喷涂工艺，膜厚、颜色、外观、膜性能、耐候性、耐冲击等技术指标均应符合国家标准的要求。5、百叶型吸音板板为A级材料，采用吸声、隔声、阻尼等综合降噪技术，其声学性能应满足整体降噪要求，且对钢材不造成腐蚀。6、声屏障的构造设计满足吸声/隔声要求、经济、有效、可靠，外表整齐美观易维护性等特点。7、本要求中如有标准未涉及到的项目，以相应的现行国家及行业标准为准。二、供货范围：甲方矿热炉循环水12台冷却塔隔音降噪，此项目为乙方交钥匙工程，包含土建、设计、材料的供货、施工及安装。三、安装施工要求：1.基座安装：根据现场座标点及高程点进行基线（或轴线）投测，用全站仪或经纬仪精确放出控制点（桩），根据施工图上总尺寸、定位尺寸、定型尺寸放出承台（连系梁）等结构位置和尺寸，放出打孔线并开始打孔；打孔完毕后植入化学螺栓.用水准仪放出各构件高程控制点，并在小木桩上用红油漆作好高程标记，计算出各个基础构件底标高和垫层底标高，以各基础及垫层底标高和所处自然地坪标高计算出每个底座的准确位置，以此精确控制基底标高，检底完工，及时自检，合格后报监理、业主、等进行验收并作好工程隐蔽验收记录.2.立柱安装等待化学螺栓凝固后开始立柱安装，把法兰盘和化学螺栓连接在一起后并调直立柱，调直立柱后用螺母固定。3.隔音墙安装1）所有构件由供货商在工厂按照施工设计图纸制作完成，并经过验收合格方可进行现场安装。2)所有构件应按照安装图纸，绘制标记，说明结构尺寸、编号、位置及制造日期等。4、隔音板安装1）隔音板以吊装机具安装。2）隔音板安装逐片调整，使其落于正确的位置。3）隔音板调整完后采用小卡件固定，使隔音板固定于正确的位置。相邻单元的上沿采用小卡件统一上沿连接。并保证上沿的平直度、美观性。4)覆盖材料必须进行防腐处理。5)隔音板在包装、进货、卸货、安装时须小心谨慎，避免碰撞。四、参数指标设计要求：1、设计指标一览表声屏障高度长度钢立柱稳定抗拉应力抗倾覆系9120米1/194040.02.52、声屏障高度为基础以上9m，钢立柱间距2.5m；屏体尺寸2460*500*100；安全系数不小于2；抗风阻力不低于8级。3、隔音板主要技术指标：1）在1500N/㎡的均布荷载作用下，最大挠度2）隔音板高度H=2m时,自重≤50㎏/㎡；(125×125的H型钢)。3）吸声系数≥0.80,隔声板平均隔声量≥15dB(125Hz-4000Hz)。4、吸声型隔音板在高湿度或雨水环境中其吸声性能不受影响，吸声型隔音板已考虑扬尘、沙风等不影响其吸声性能。5、隔音板采用不易老化的材料，以提高产品的使用寿命。6、隔音板生产加工时现场核实预埋件及立柱间距实际尺寸后方可加工安装。现场设置预埋件必须按2500mm间隙预埋，误差±10mm。局部地区可根据实际情况进行微调7、隔音板安装时根据伸缩缝实际宽度设置隔音板，并采取安全措施。8、本设计中隔音板（H钢立柱）屏体的结构强度均要满足150㎏/m均布荷载，最大挠度﹤L/600。9、隔音板构件现场随机抽样检查，检查项目：构件表面有无破损；吸音棉外包装有无破损；吸声板开孔率；吸音材料填实；吸音板正面板、背面板、侧板材料材质情况等。五、施工安装后达到的效果及检验标准：1.声屏障安装后在循环水冷却塔满负荷工作状态时在厂界（横一路）检测值昼间小于63dB，夜间小于53dB。2.在循环水冷却塔正常工作状态时在横一路北侧山顶正对冷却塔检测值昼间小于60dB，夜间小于50dB。3.安装完工后验收以区环保职能部门验收合格为准。4.安装后必须保证便于设备设施的检修和吊装工作和冷却塔散热性能的发挥。5.安装使用的材料必须保证防腐和防水。六、质量保证1...
