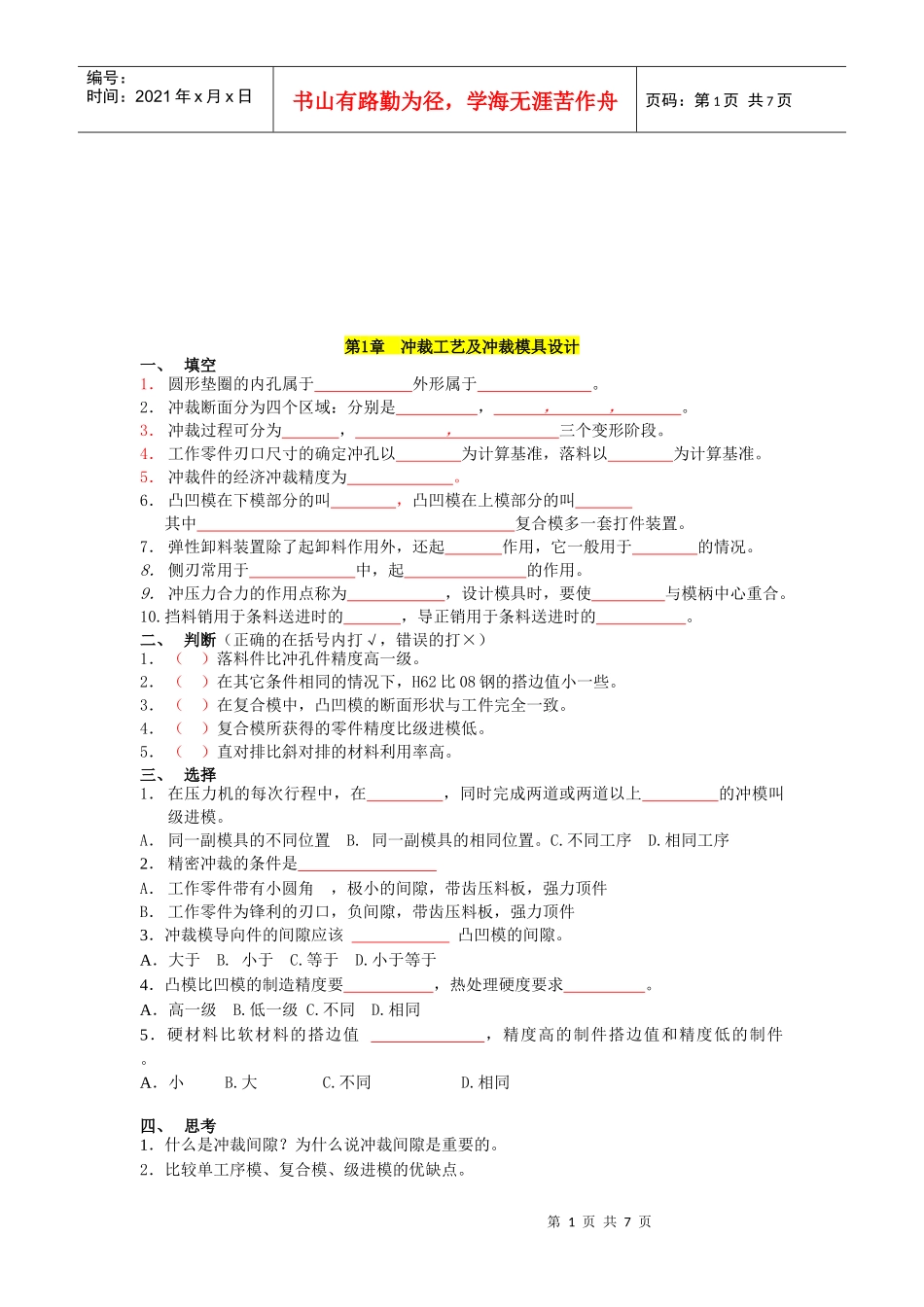

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页第1章冲裁工艺及冲裁模具设计一、填空1．圆形垫圈的内孔属于外形属于。2．冲裁断面分为四个区域：分别是，，，。3．冲裁过程可分为，，三个变形阶段。4．工作零件刃口尺寸的确定冲孔以为计算基准，落料以为计算基准。5．冲裁件的经济冲裁精度为。6．凸凹模在下模部分的叫，凸凹模在上模部分的叫其中复合模多一套打件装置。7．弹性卸料装置除了起卸料作用外，还起作用，它一般用于的情况。8．侧刃常用于中，起的作用。9．冲压力合力的作用点称为，设计模具时，要使与模柄中心重合。10.挡料销用于条料送进时的，导正销用于条料送进时的。二、判断（正确的在括号内打√，错误的打×）1．（）落料件比冲孔件精度高一级。2．（）在其它条件相同的情况下，H62比08钢的搭边值小一些。3．（）在复合模中，凸凹模的断面形状与工件完全一致。4．（）复合模所获得的零件精度比级进模低。5．（）直对排比斜对排的材料利用率高。三、选择1．在压力机的每次行程中，在，同时完成两道或两道以上的冲模叫级进模。A．同一副模具的不同位置B.同一副模具的相同位置。C.不同工序D.相同工序2．精密冲裁的条件是A．工作零件带有小圆角，极小的间隙，带齿压料板，强力顶件B．工作零件为锋利的刃口，负间隙，带齿压料板，强力顶件3．冲裁模导向件的间隙应该凸凹模的间隙。A．大于B.小于C.等于D.小于等于4．凸模比凹模的制造精度要，热处理硬度要求。A．高一级B.低一级C.不同D.相同5．硬材料比软材料的搭边值，精度高的制件搭边值和精度低的制件。A．小B.大C.不同D.相同四、思考1．什么是冲裁间隙？为什么说冲裁间隙是重要的。2．比较单工序模、复合模、级进模的优缺点。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页五、根据图示零件，完成以下内容：1）工作零件刃口尺寸；2）试画出其级进模排样图并计算出一块板料的材料利用率；3）计算冲裁力,选择压力机；4）绘出模具结构草图及工作零件图选择压力机托板材料：08F厚度：2mm生产纲领：大批量第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页第1章冲裁工艺及冲裁模具设计（答案）一、填空1．圆形垫圈的内孔属于冲孔外形属于落料。2．冲裁断面分为四个区域：分别是塌角，光面，毛面，毛刺。3．冲裁过程可分为弹性变形，塑性变形，断裂分离三个变形阶段。4．工作零件刃口尺寸的确定冲孔以凸模为计算基准，落料以凹模为计算基准。5．冲裁件的经济冲裁精度为IT11级。6．凸凹模在下模部分的叫倒装式复合模，凸凹模在上模部分的叫正装式复合模，其中正装式复合模多一套打件装置。7．弹性卸料装置除了起卸料作用外，还起压料作用，它一般用于材料厚度较小的情况。8．侧刃常用于级进模中，起控制条料送进步距的作用。9．冲压力合力的作用点称为模具的压力中心，设计模具时，要使压力中心与模柄中心重合。10.挡料销用于条料送进时的粗定位，导正销用于条料送进时的精定位。二、判断（正确的在括号内打√，错误的打×）1．（×）落料件比冲孔件精度高一级。2．（×）在其它条件相同的情况下，H62比08钢的搭边值小一些。3．（√）在复合模中，凸凹模的断面形状与工件完全一致。4．（×）复合模所获得的零件精度比级进模低。5．（×）直对排比斜对排的材料利用率高。三、选择1．在压力机的每次行程中，在A，同时完成两道或两道以上C的冲模叫级进模。B．同一副模具的不同位置B.同一副模具的相同位置。C.不同工序D.相同工序2．精密冲裁的条件是AC．工作零件带有小圆角，极小的间隙，带齿压料板，强力顶件D．工作零件为锋利的刃口，负间隙，带齿压料板，强力顶件3．冲裁模导向件的间隙应该B凸凹模的间隙。A．大于B.小于C.等于D.小于等于4．凸模比凹模的制造精度要A，热处理硬度要求C。A．高一级B.低一级C.不同D.相同5．硬材料比软材料的搭边值A，精度高的制件搭边值和精度低的制件C。A．小B.大C.不同D.相同四、思考1．什么是冲裁间隙？为什么说冲裁间隙是重要的。答:凸模与凹模工作部分的...
