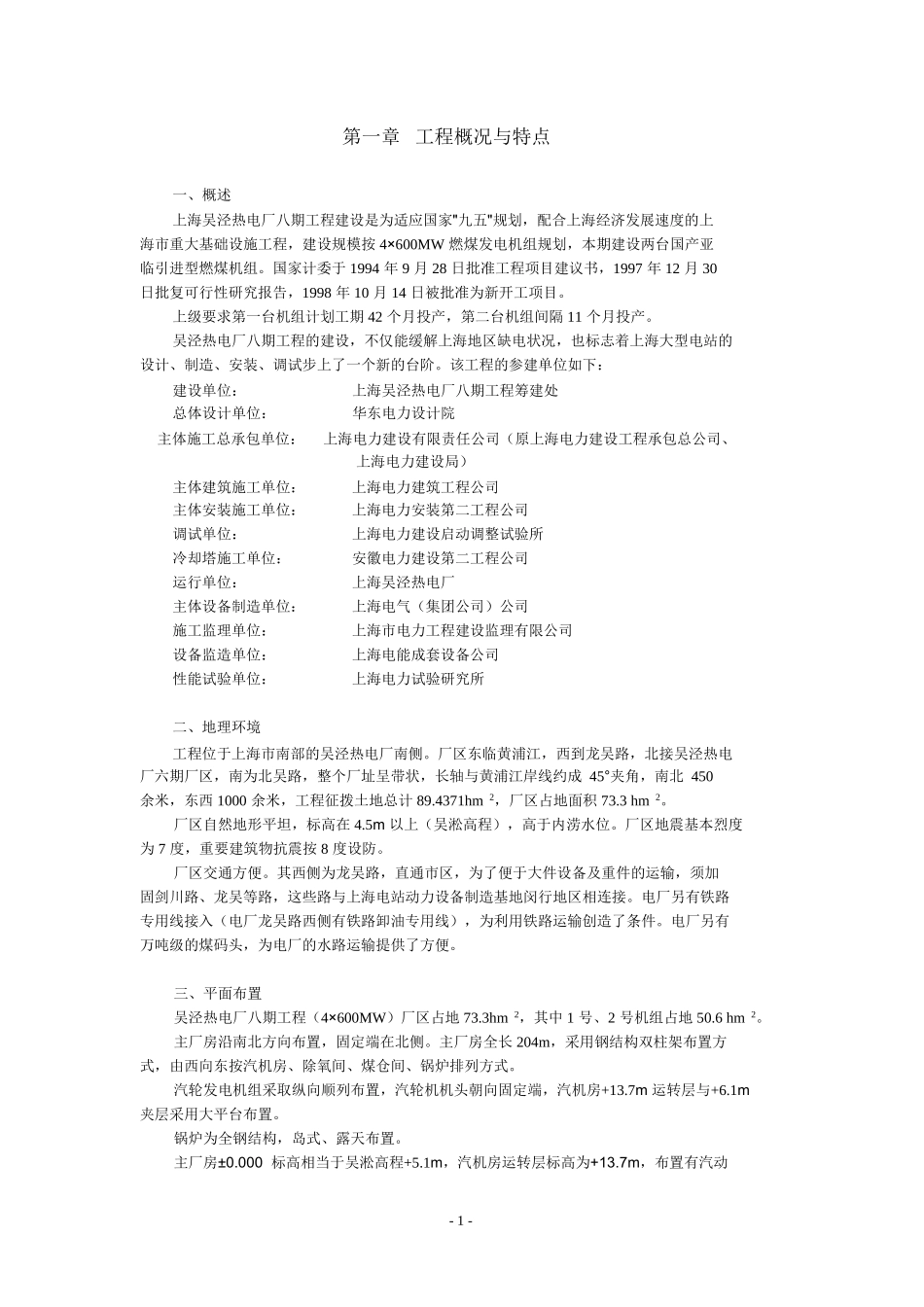

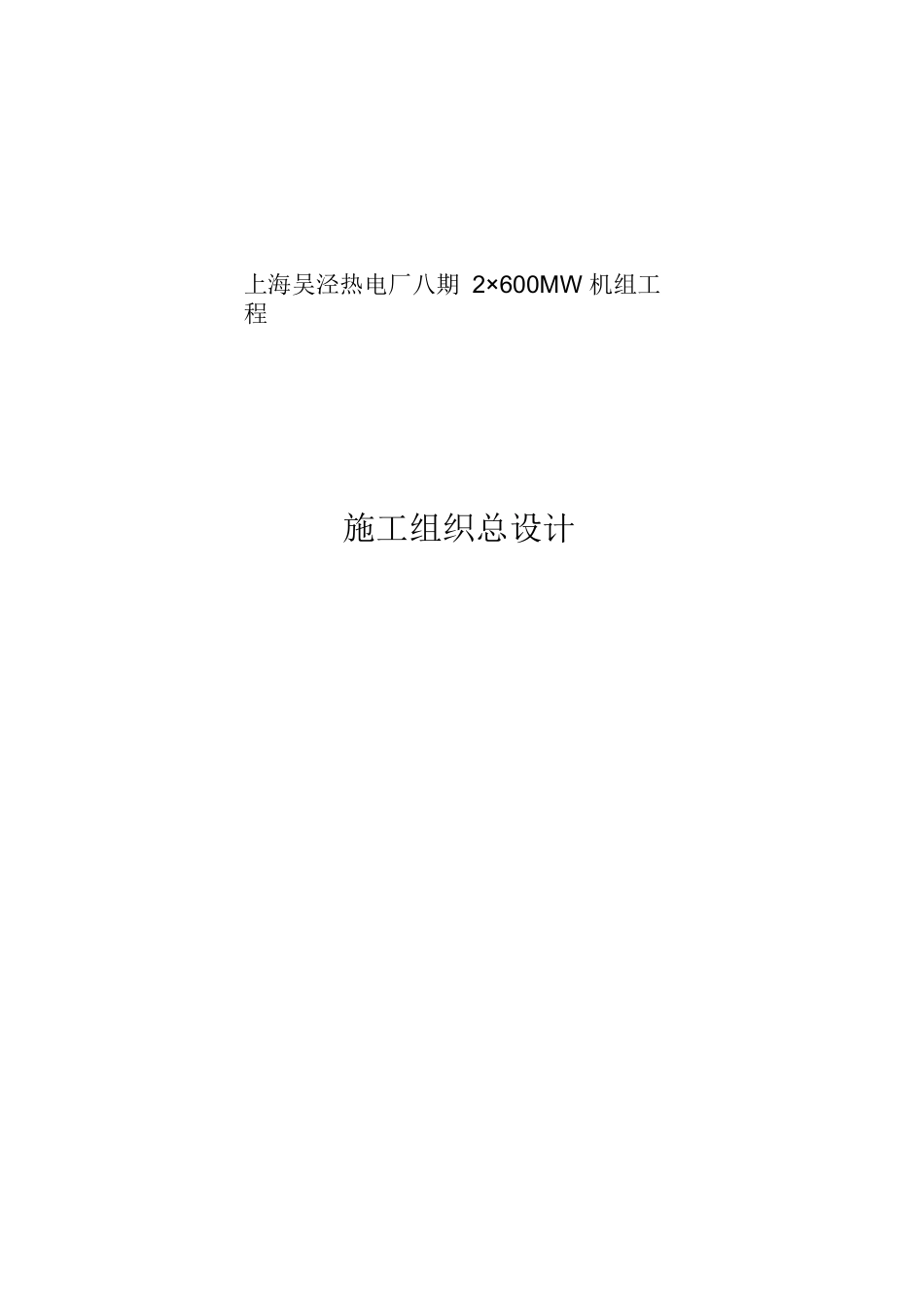

上海吴泾热电厂八期2×600MW机组工程施工组织总设计第一章工程概况与特点一、概述上海吴泾热电厂八期工程建设是为适应国家"九五"规划，配合上海经济发展速度的上海市重大基础设施工程，建设规模按4×600MW燃煤发电机组规划，本期建设两台国产亚临引进型燃煤机组。国家计委于1994年9月28日批准工程项目建议书，1997年12月30日批复可行性研究报告，1998年10月14日被批准为新开工项目。上级要求第一台机组计划工期42个月投产，第二台机组间隔11个月投产。吴泾热电厂八期工程的建设，不仅能缓解上海地区缺电状况，也标志着上海大型电站的设计、制造、安装、调试步上了一个新的台阶。该工程的参建单位如下：建设单位：总体设计单位：上海吴泾热电厂八期工程筹建处华东电力设计院主体施工总承包单位：上海电力建设有限责任公司（原上海电力建设工程承包总公司、上海电力建设局）主体建筑施工单位：主体安装施工单位：调试单位：冷却塔施工单位：运行单位：主体设备制造单位：施工监理单位：设备监造单位：性能试验单位：二、地理环境上海电力建筑工程公司上海电力安装第二工程公司上海电力建设启动调整试验所安徽电力建设第二工程公司上海吴泾热电厂上海电气（集团公司）公司上海市电力工程建设监理有限公司上海电能成套设备公司上海电力试验研究所工程位于上海市南部的吴泾热电厂南侧。厂区东临黄浦江，西到龙吴路，北接吴泾热电厂六期厂区，南为北吴路，整个厂址呈带状，长轴与黄浦江岸线约成45°夹角，南北450余米，东西1000余米，工程征拨土地总计89.4371hm2，厂区占地面积73.3hm2。厂区自然地形平坦，标高在4.5m以上（吴淞高程），高于内涝水位。厂区地震基本烈度为7度，重要建筑物抗震按8度设防。厂区交通方便。其西侧为龙吴路，直通市区，为了便于大件设备及重件的运输，须加固剑川路、龙吴等路，这些路与上海电站动力设备制造基地闵行地区相连接。电厂另有铁路专用线接入（电厂龙吴路西侧有铁路卸油专用线），为利用铁路运输创造了条件。电厂另有万吨级的煤码头，为电厂的水路运输提供了方便。三、平面布置吴泾热电厂八期工程（4×600MW）厂区占地73.3hm2，其中1号、2号机组占地50.6hm2。主厂房沿南北方向布置，固定端在北侧。主厂房全长204m，采用钢结构双柱架布置方式，由西向东按汽机房、除氧间、煤仓间、锅炉排列方式。汽轮发电机组采取纵向顺列布置，汽轮机机头朝向固定端，汽机房+13.7m运转层与+6.1m夹层采用大平台布置。锅炉为全钢结构，岛式、露天布置。主厂房±0.000标高相当于吴淞高程+5.1m，汽机房运转层标高为+13.7m，布置有汽动-1-给水泵等，煤仓间运转层标高为+17.0m，除氧器和除氧水箱露天布置于+20m层。两台机组设置一座集控楼，布置在两炉之间，并伸入煤仓间。整个集控楼分五层布置。汽机房A排外侧布置主变压器、高压厂用变压器、循环水管等。从锅炉向东依次布置送、引风机、电除尘及两炉共用一座高240m的烟囱从主厂房A轴至烟囱中心线横向宽度为210m。四、工程设计特点（一）建筑结构吴泾电厂八期工程所处位置的土质属软土地基；属软土地基；故厂区各建、构筑物均进行地基处理。处理方式较为多样，有钢管桩、混凝土方桩、钻孔灌注桩、混凝土搅拌桩水泥粉喷射搅拌桩及静压注浆地基加固等等，其中主厂房区域的地基处理采用钢管桩和混凝土方桩，共用609×12钢管桩1585根，桩长为51m及52m；500×500混凝土方桩1125根，桩长为32.7m、35m、36m及37m，桩实持力层分别为7～2青灰色层及7～1单黄色粉砂土层。桩基之上为分散独立基础。整个主厂房的主要承重骨架系统均为钢结构，其横向结构体系为：由汽机房、除氧间、煤仓间组成的多跨多层排架结构，并通过设置柱间竖向斜杆与梁、柱组成支撑结构体系。钢柱、钢梁一般采用钢板焊拉而成的"H"型断面。现场安装采用高强螺栓连接。厂房每排为21柱，每柱间距为10m，其中10a、10b为伸缩缝双柱，间距为2m，故主厂房总长为192m，汽机房高度34.5m，跨度为30.60m；除氧层跨度10m，高度为41m；煤仓层跨度12m，高度为63.8m，为便于输煤栈桥接口，煤仓层多设一跨，所以煤仓层的总长度为202m。主厂房采用彩色钢板围护封闭，轻型砖墙分隔...
