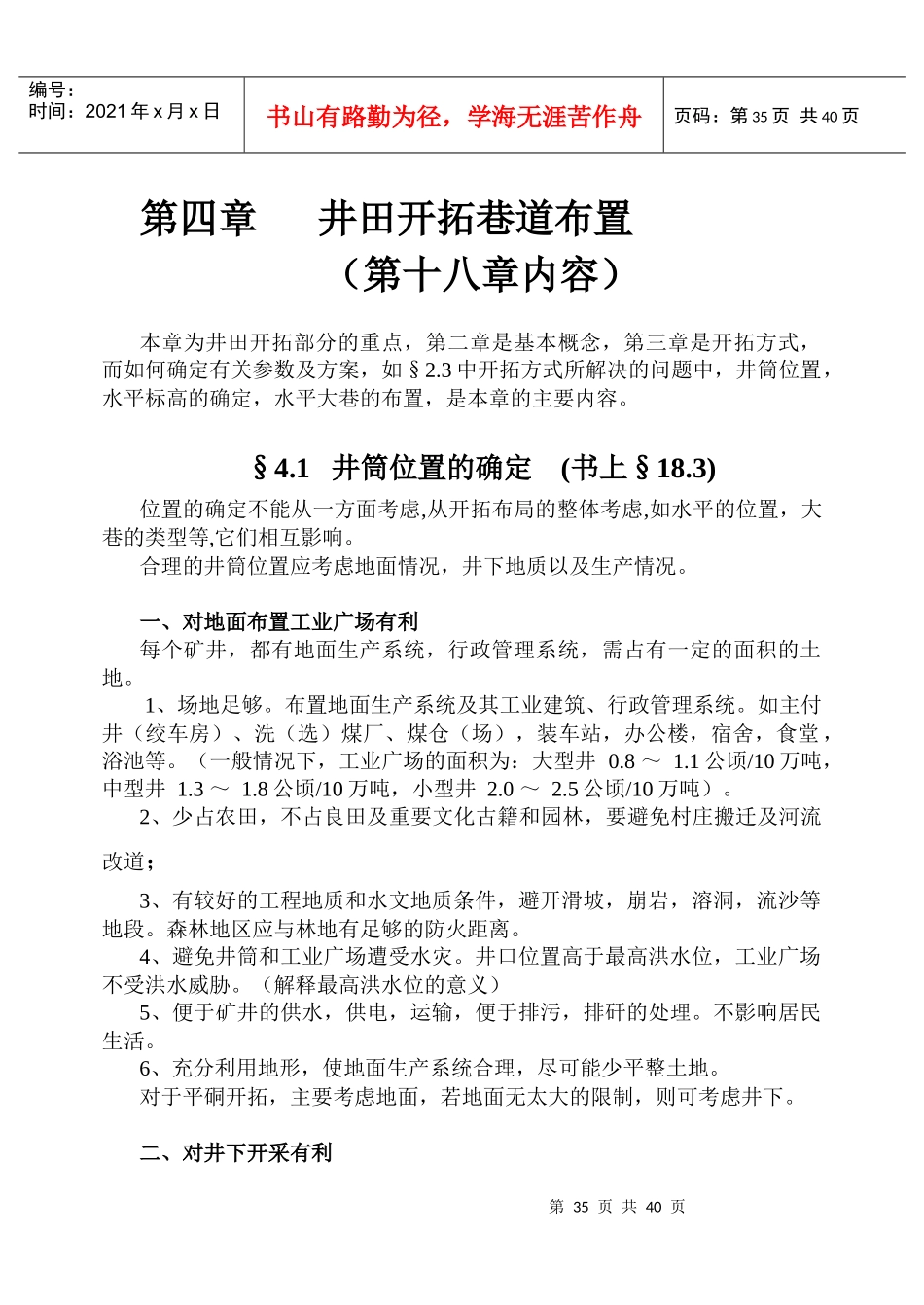

第35页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第35页共40页第四章井田开拓巷道布置（第十八章内容）本章为井田开拓部分的重点，第二章是基本概念，第三章是开拓方式，而如何确定有关参数及方案，如§2.3中开拓方式所解决的问题中，井筒位置，水平标高的确定，水平大巷的布置，是本章的主要内容。§4.1井筒位置的确定(书上§18.3)位置的确定不能从一方面考虑,从开拓布局的整体考虑,如水平的位置，大巷的类型等,它们相互影响。合理的井筒位置应考虑地面情况，井下地质以及生产情况。一、对地面布置工业广场有利每个矿井，都有地面生产系统，行政管理系统，需占有一定的面积的土地。1、场地足够。布置地面生产系统及其工业建筑、行政管理系统。如主付井（绞车房）、洗（选）煤厂、煤仓（场），装车站，办公楼，宿舍，食堂，浴池等。（一般情况下，工业广场的面积为：大型井0.8～1.1公顷/10万吨，中型井1.3～1.8公顷/10万吨，小型井2.0～2.5公顷/10万吨）。2、少占农田，不占良田及重要文化古籍和园林，要避免村庄搬迁及河流改道；3、有较好的工程地质和水文地质条件，避开滑坡，崩岩，溶洞，流沙等地段。森林地区应与林地有足够的防火距离。4、避免井筒和工业广场遭受水灾。井口位置高于最高洪水位，工业广场不受洪水威胁。（解释最高洪水位的意义）5、便于矿井的供水，供电，运输，便于排污，排矸的处理。不影响居民生活。6、充分利用地形，使地面生产系统合理，尽可能少平整土地。对于平硐开拓，主要考虑地面，若地面无太大的限制，则可考虑井下。二、对井下开采有利第36页共40页第35页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第36页共40页应使井巷工程量，运输量，维护量，通风效果上达到较佳水平，使工业广场压煤量达到合理。1、走向的位置：在储量中心。此时，运输量最小，通风费用最低，水平接替易。（解释运输量、通风问题）2、倾斜方向的位置1）、斜井：多数在井田边界外。主要考虑地面和所选用设备所要求的倾角而决定地面的位置。2）、立井：主要是第一水平工程量，总工程量和工业广场煤柱的关系。越靠上部，煤柱越少，初期工程量较少，但深部工程量可能大，延深生产环节多等。（图18-10）参考意见：（1）、急倾斜：边界外（图18-11）（2）、近水平：按地面要求（3）、其它：尽可能靠上一点，减少煤损。（4）、底部有特殊岩层时，具体分析。第37页共40页第36页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第37页共40页三、对井筒和井底车场掘进和维护有利的位置1、要使井筒尽可能不通过或少通过流砂层、较厚的冲积层及丰富的含水层；2、要使井筒不通过地质破坏激烈的地带及受采动影响的地区；3、井筒位置要使井底车场有较好的围岩条件。四、风井布置形式中央（并列，边界），对角，分区独立，分区域（画图，优缺点，适用条件）。（图18-12、13、14、15）1、中央并列式布置（1）、优点：工业场地布置集中，管理方便，井筒保护煤柱损失少。（2）、缺点：通风路线长，通风阻力大，井下漏风多。（3）、适用条件：井田范围小，生产能力不大，瓦斯等级低的矿井。（4）、中央并列式布置的示意图2、中央边界式(中央分裂式)（1）、优点：通风路线较短，通风阻力较小，井下漏风较小，石门工程量增加不多。第38页共40页第37页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第38页共40页（2）、缺点：工业场地布置分散，井筒保护煤柱较多，当矿井转入深部开采后，需要维护较长的上山回风道。（3）、适用条件：煤层赋存不太深的缓倾斜煤层矿井或煤层赋存较深，沼气涌出量大的矿井。（4）、中央边界式布置的示意图3、对角式通风（1）、优点：通风路线长度变化小，风压比较稳定，有利于扇风机工作。（2）、缺点：风井较多，所需通风设备较多，工业场地布置分散，主、副井与风井贯通需要较长时间。（3）、适用条件：对通风要求很严格的矿井，如高沼气矿井，煤层易于自然的矿井，有煤和瓦斯突出危险的矿井。（4）、对角式布置的示意图第39页共40页第38页共40页编号：时间：2021年x月...
