PCB设计流程XXXXVIP免费

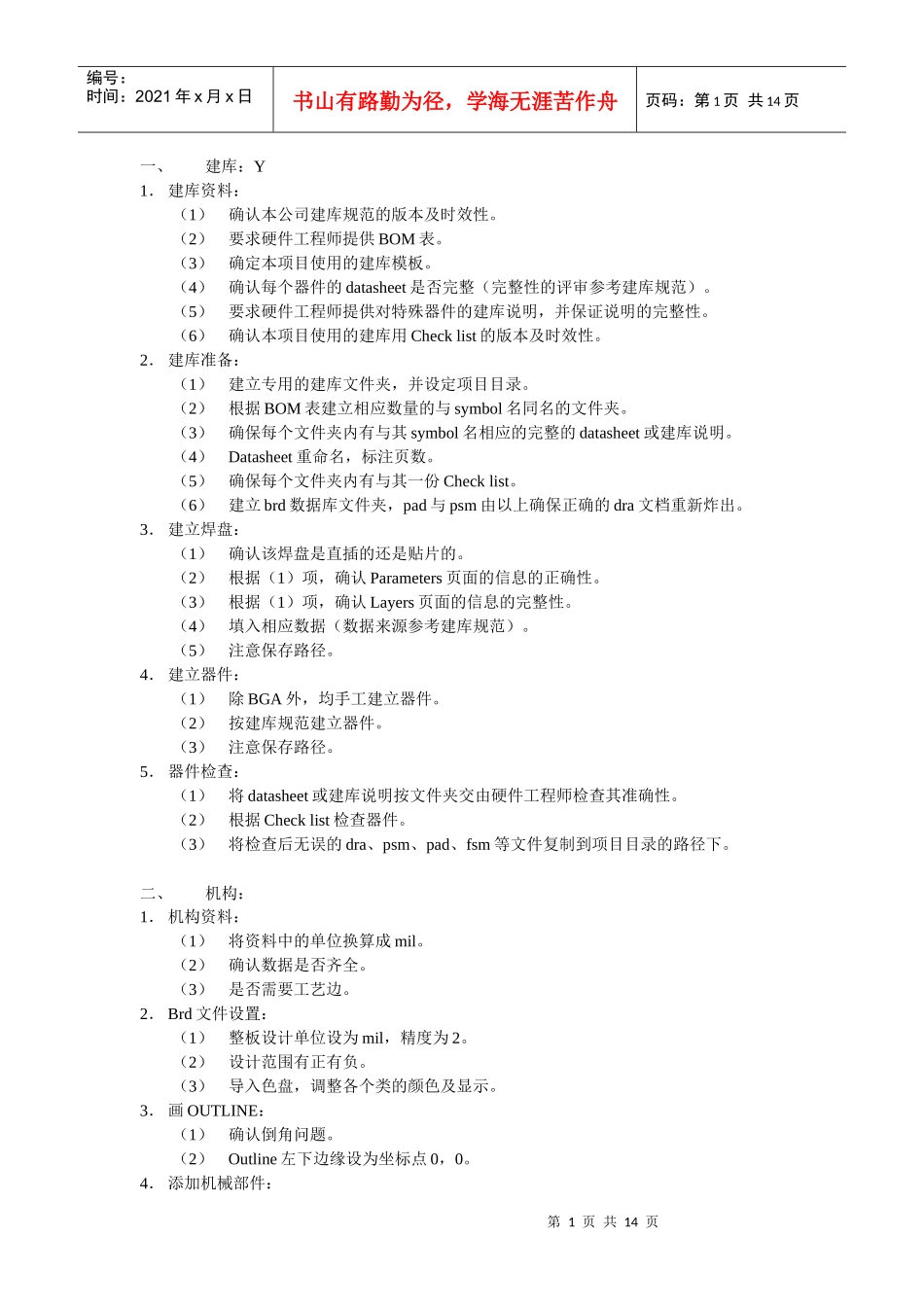

PCB设计流程XXXX_第1页
1/14

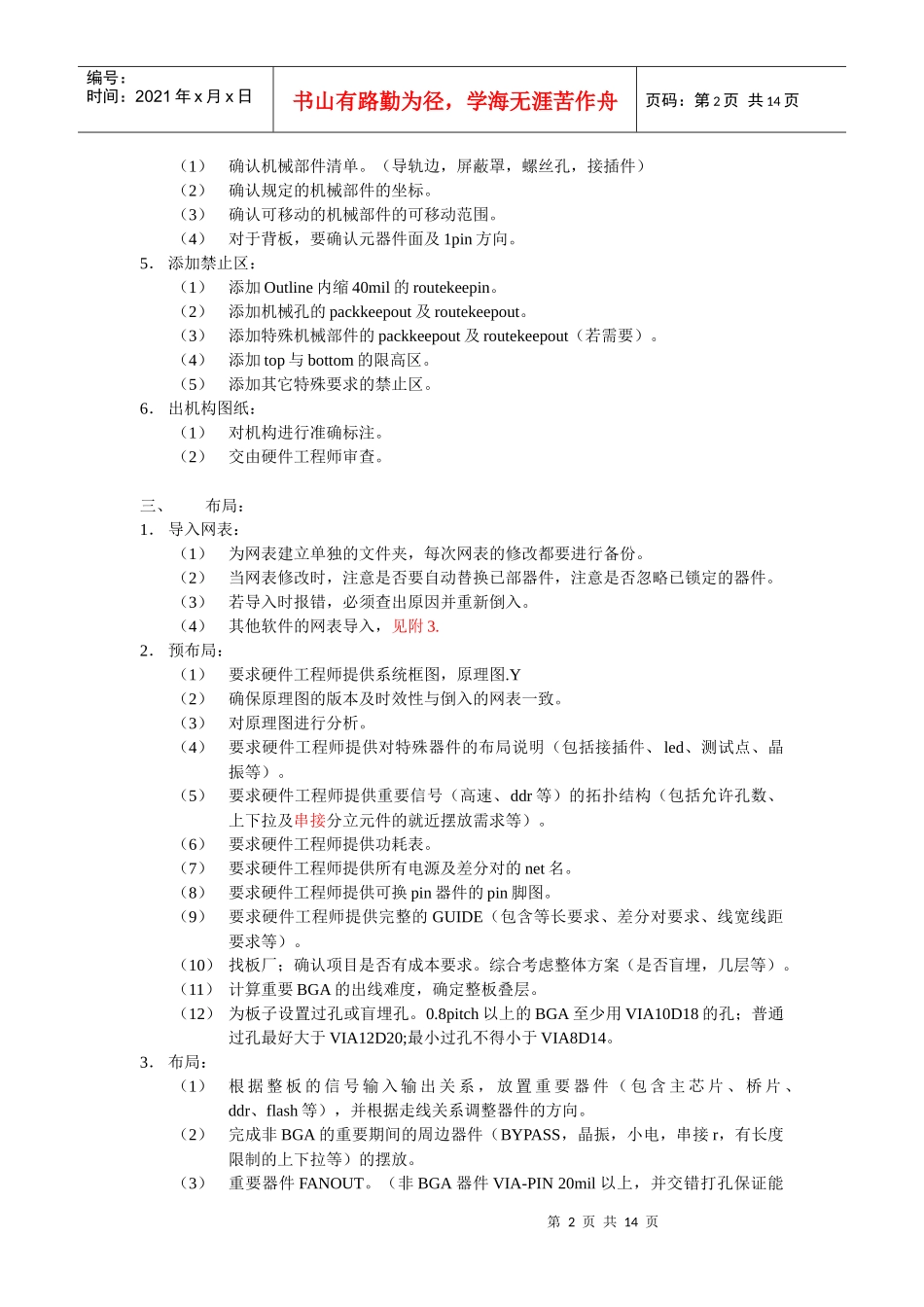

PCB设计流程XXXX_第2页
2/14

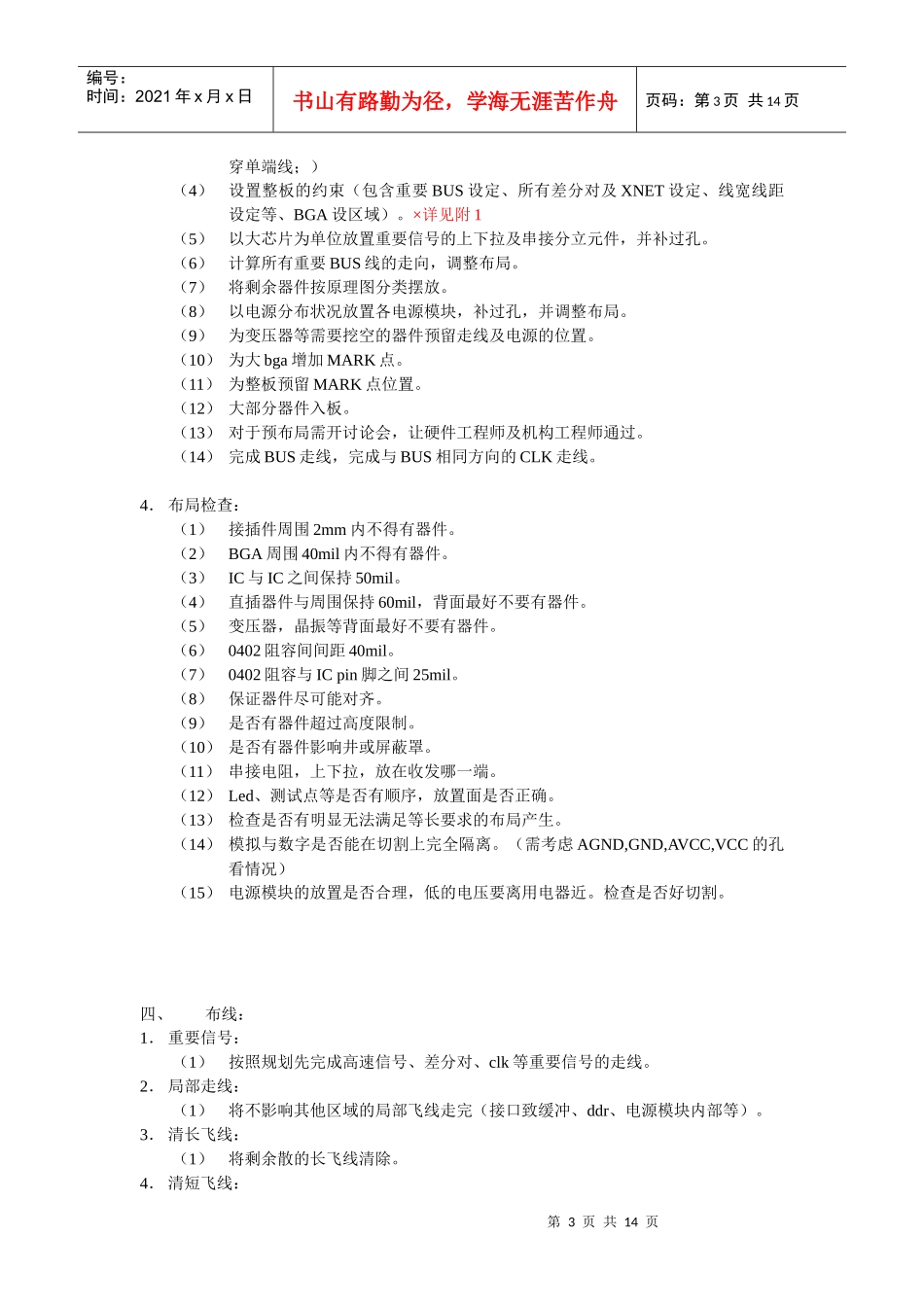

PCB设计流程XXXX_第3页
3/14
第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共14页一、建库:Y1.建库资料:(1)确认本公司建库规范的版本及时效性。(2)要求硬件工程师提供BOM表。(3)确定本项目使用的建库模板。(4)确认每个器件的datasheet是否完整(完整性的评审参考建库规范)。(5)要求硬件工程师提供对特殊器件的建库说明,并保证说明的完整性。(6)确认本项目使用的建库用Checklist的版本及时效性。2.建库准备:(1)建立专用的建库文件夹,并设定项目目录。(2)根据BOM表建立相应数量的与symbol名同名的文件夹。(3)确保每个文件夹内有与其symbol名相应的完整的datasheet或建库说明。(4)Datasheet重命名,标注页数。(5)确保每个文件夹内有与其一份Checklist。(6)建立brd数据库文件夹,pad与psm由以上确保正确的dra文档重新炸出。3.建立焊盘:(1)确认该焊盘是直插的还是贴片的。(2)根据(1)项,确认Parameters页面的信息的正确性。(3)根据(1)项,确认Layers页面的信息的完整性。(4)填入相应数据(数据来源参考建库规范)。(5)注意保存路径。4.建立器件:(1)除BGA外,均手工建立器件。(2)按建库规范建立器件。(3)注意保存路径。5.器件检查:(1)将datasheet或建库说明按文件夹交由硬件工程师检查其准确性。(2)根据Checklist检查器件。(3)将检查后无误的dra、psm、pad、fsm等文件复制到项目目录的路径下。二、机构:1.机构资料:(1)将资料中的单位换算成mil。(2)确认数据是否齐全。(3)是否需要工艺边。2.Brd文件设置:(1)整板设计单位设为mil,精度为2。(2)设计范围有正有负。(3)导入色盘,调整各个类的颜色及显示。3.画OUTLINE:(1)确认倒角问题。(2)Outline左下边缘设为坐标点0,0。4.添加机械部件:第2页共14页第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页(1)确认机械部件清单。(导轨边,屏蔽罩,螺丝孔,接插件)(2)确认规定的机械部件的坐标。(3)确认可移动的机械部件的可移动范围。(4)对于背板,要确认元器件面及1pin方向。5.添加禁止区:(1)添加Outline内缩40mil的routekeepin。(2)添加机械孔的packkeepout及routekeepout。(3)添加特殊机械部件的packkeepout及routekeepout(若需要)。(4)添加top与bottom的限高区。(5)添加其它特殊要求的禁止区。6.出机构图纸:(1)对机构进行准确标注。(2)交由硬件工程师审查。三、布局:1.导入网表:(1)为网表建立单独的文件夹,每次网表的修改都要进行备份。(2)当网表修改时,注意是否要自动替换已部器件,注意是否忽略已锁定的器件。(3)若导入时报错,必须查出原因并重新倒入。(4)其他软件的网表导入,见附3.2.预布局:(1)要求硬件工程师提供系统框图,原理图.Y(2)确保原理图的版本及时效性与倒入的网表一致。(3)对原理图进行分析。(4)要求硬件工程师提供对特殊器件的布局说明(包括接插件、led、测试点、晶振等)。(5)要求硬件工程师提供重要信号(高速、ddr等)的拓扑结构(包括允许孔数、上下拉及串接分立元件的就近摆放需求等)。(6)要求硬件工程师提供功耗表。(7)要求硬件工程师提供所有电源及差分对的net名。(8)要求硬件工程师提供可换pin器件的pin脚图。(9)要求硬件工程师提供完整的GUIDE(包含等长要求、差分对要求、线宽线距要求等)。(10)找板厂;确认项目是否有成本要求。综合考虑整体方案(是否盲埋,几层等)。(11)计算重要BGA的出线难度,确定整板叠层。(12)为板子设置过孔或盲埋孔。0.8pitch以上的BGA至少用VIA10D18的孔;普通过孔最好大于VIA12D20;最小过孔不得小于VIA8D14。3.布局:(1)根据整板的信号输入输出关系,放置重要器件(包含主芯片、桥片、ddr、flash等),并根据走线关系调整器件的方向。(2)完成非BGA的重要期间的周边器件(BYPASS,晶振,小电,串接r,有长度限制的上下拉等)的摆放。(3)重要器件FANOUT。(非BGA器件VIA-PIN20mil以上,并交错打孔保证能第3页共14页第2页共14页编号:时间:2021年x月x日书山有路...
