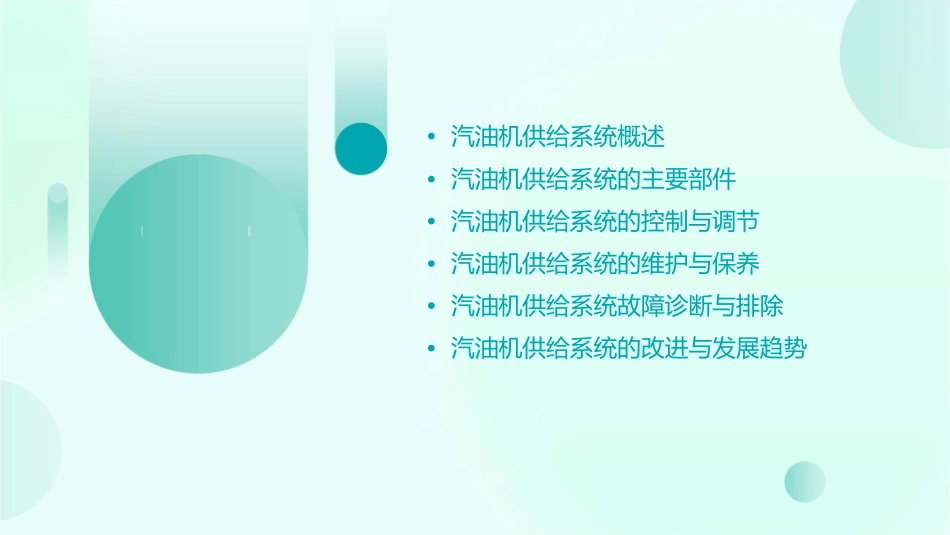

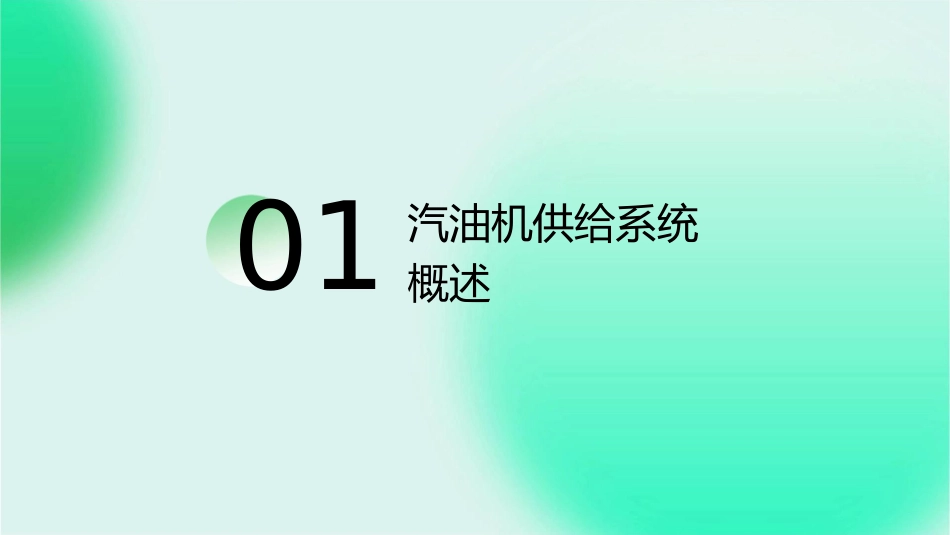

汽油机供给系统课件•汽油机供给系统概述•汽油机供给系统的主要部件•汽油机供给系统的控制与调节•汽油机供给系统的维护与保养•汽油机供给系统故障诊断与排除•汽油机供给系统的改进与发展趋势01汽油机供给系统概述定义与作用定义汽油机供给系统是汽油机中用于提供燃油和空气混合气的系统，确保发动机正常运转。作用为发动机提供适量的燃油和空气混合气，同时保证燃油的喷射压力和雾化效果，使发动机产生足够的动力和运转稳定性。汽油机供给系统的组成空气滤清器汽油泵用于过滤进入发动机的空气，减少尘埃和杂质进入。将汽油从油箱中抽出，加压后输送到化油器或燃油喷射系统中。节气门化油器控制空气进入气缸的流量，调节发动机的转速将汽油与空气混合，形成可燃混合气，输送到气缸进行燃烧。和功率。汽油箱燃油喷射系统储存汽油，并具有油位传感器和通风装置，确保油箱内外的压力平衡。采用喷射方式将汽油直接喷入气缸，形成可燃混合气。汽油机供给系统的工作原理01020304空气经过空气滤清器进入节气门，与汽油混合后形成可燃混合气。可燃混合气通过化油器或燃油喷射系统进入气缸。在气缸内，可燃混合气被点燃，产生高温高压的燃烧过程，推动活塞运动，转化为机械能。燃烧后的废气通过排气门排出气缸，进入排气管和消声器，最终排出体外。02汽油机供给系统的主要部件燃油箱类型燃油箱通常分为金属材质和塑料材质两种，金属材质具有较高的强度和耐久性，而塑料材质则具有轻量化和易加工的特点。作用燃油箱是汽油机供给系统中的重要组成部分，主要作用是储存汽油，并确保汽油在供给系统中能够稳定、顺畅地流动。结构燃油箱内部通常设计有隔板和滤网等装置，以进一步保证汽油在供给系统中的稳定性和顺畅性。燃油滤清器作用类型结构燃油滤清器的作用是过滤汽油中的杂质和颗粒物，确保供给系统中的清洁度，以保护发动机的正常运转。燃油滤清器通常分为可更换式和不可更换式两种类型。可更换式需要定期进行更换，而不可更换式则需要在专业维修站进行维护和更换。燃油滤清器内部通常由过滤网、滤纸和壳体等组成，过滤网主要起过滤作用，滤纸则用于吸收汽油中的水分和杂质，壳体则起到保护和支撑作用。燃油泵作用燃油泵的作用是将汽油从燃油箱中抽出，并加压输送到发动机的供油系统中，以确保发动机的正常运转。类型燃油泵通常分为电动式和机械式两种类型，电动式燃油泵主要由电动机和泵体组成，而机械式燃油泵则由发动机曲轴直接驱动。结构燃油泵的内部通常由泵体、叶片和电动机等组成，泵体和叶片共同构成了汽油的吸入和加压过程，电动机则驱动燃油泵的运转。燃油喷射系统作用01燃油喷射系统的作用是将加压后的汽油以一定量和压力喷入发动机的气缸中，以实现汽油的喷射和雾化。类型02燃油喷射系统通常分为缸内直喷和进气歧管喷射两种类型，缸内直喷将汽油直接喷入气缸内部，而进气歧管喷射则将汽油喷入进气歧管中。结构03燃油喷射系统主要由喷油嘴、喷油器、油轨和控制系统等组成，喷油嘴和喷油器共同构成了汽油的喷出和雾化过程，控制系统则负责控制喷油时间和喷油量。燃油管路作用燃油管路的作用是连接汽油机供给系统中的各个部件，确保汽油能够顺畅地在供给系统中流动。类型燃油管路通常分为金属管路和橡胶管路两种类型，金属管路具有较高的强度和耐久性，而橡胶管路则具有较好的柔韧性和抗腐蚀性。结构燃油管路主要由管体、接头和支撑结构等组成，管体通常由金属或橡胶材料制成，接头则用于连接各个部件，支撑结构则用于固定管路在车辆上的位置。03汽油机供给系统的控制与调节燃油压力调节器作用燃油压力调节器是汽油机供给系统中非常重要的部件之一，它主要作用是调节燃油压力，确保燃油能够以稳定的压力输送到喷油器。工作原理燃油压力调节器通常安装在燃油滤清器和喷油器之间，通过感知进气管的压力变化来调节燃油压力，以适应发动机不同工况的需求。喷油器作用喷油器是汽油机供给系统中另一个非常重要的部件，它主要作用是将燃油以一定的形状和方向喷入进气歧管或气缸内，形成雾化燃油，以便与空气混合形成可燃混合气。工作原理喷油器通过电磁阀控制开启和关闭，在通电时开启...
