数控机床刀具的选择课件VIP免费

数控机床刀具的选择课件_第1页
1/29
数控机床刀具的选择课件_第2页
2/29

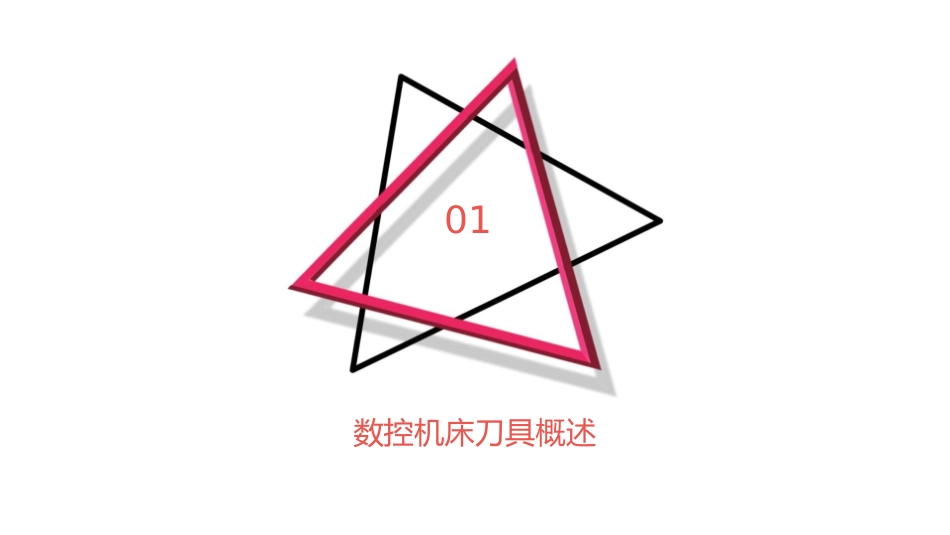

数控机床刀具的选择课件_第3页
3/29
数控机床刀具的选择课件CONTENTS•数控机床刀具概述•数控机床刀具的选择•数控机床刀具的材料•数控机床刀具的维护与保养•数控机床刀具的发展趋势与展望•数控机床刀具的案例分析与应用01数控机床刀具概述数控机床刀具的定义01数控机床刀具是指在数控机床上使用的,用于加工各种零件的切削工具。02数控机床刀具主要由刀体、刀片、刀柄和刀架等组成。数控机床刀具的分类根据刀具结构可分为整体式、镶嵌式、特殊型式三类。根据刀片材料可分为高速钢刀具、硬质合金刀具、陶瓷刀具、立方氮化硼刀具等。根据切削工艺可分为车削刀具、铣削刀具、钻孔刀具、铰孔刀具、镗孔刀具、切槽刀具等。数控机床刀具的特点精度高数控机床刀具的制造精度非常高,可以满足高精度的加工需求。刚性好数控机床刀具的刚性非常好,可以保证切削过程中的稳定性和精度。耐磨性好数控机床刀具的耐磨性非常好,可以保证长时间使用不磨损。可靠性高数控机床刀具的可靠性非常高,可以在高强度的工作环境下长时间使用。02数控机床刀具的选择根据加工需求选择刀具精加工刀具精加工要求刀具有较高的精度和锋利度,以实现精确的切削和光滑的表面质量。粗加工刀具粗加工要求刀具有较高的强度和耐用性,以承受较大的切削力和冲击。切断刀具切断刀具用于切割工件,要求刀具有较高的刚性和锋利度,以确保切割质量和效率。根据机床性能选择刀具机床主轴转速机床主轴转速对刀具的选择也有影响。高转速要求刀具有较高的精度和锋利度,以保持稳定的切削效果。机床功率机床的功率是选择刀具的重要因素之一。如果机床功率较低,应选择较小的刀具以避免过载。机床进给速度机床进给速度对刀具的切削量和切削力有直接影响。进给速度快要求刀具有较高的强度和耐用性。根据刀具材质选择刀具高速钢刀具陶瓷刀具陶瓷刀具具有极高的硬度、耐磨性和耐热性,适用于加工难加工的材料。高速钢刀具具有较好的韧性和耐热性,适用于加工中等硬度的材料。010304硬质合金刀具金刚石刀具02硬质合金刀具具有较高的硬度和耐热性,适用于加工高硬度的材料。金刚石刀具具有极高的硬度、耐磨性和耐热性,适用于加工高硬度的材料和高精度的切削要求。03数控机床刀具的材料高碳钢特点高碳钢刀具具有较高的强度和硬度,耐磨性好,但韧性较差,切削刃易钝化。应用适用于加工普通钢材、铸件和较硬的材料。合金钢特点合金钢刀具具有较好的韧性和耐磨性,高温性能也较好,但价格较高。应用适用于加工不锈钢、高温合金等难加工材料。硬质合金特点硬质合金刀具具有较高的硬度、耐磨性和热稳定性,但韧性较差,易脆。应用适用于加工硬度高、不易切削的材料,如淬火钢、耐磨合金等。陶瓷刀具特点陶瓷刀具具有极高的硬度、耐磨性和热稳定性,但韧性较差,易碎。应用适用于加工硬度高、不易切削的材料,如硬质合金、玻璃等。立方氮化硼刀具特点立方氮化硼刀具具有极高的硬度、耐磨性和热稳定性,韧性较好。应用适用于加工硬度高、不易切削的材料,如硬质合金、玻璃等。04数控机床刀具的维护与保养刀具的日常检查刀具的外观检查检查刀具是否有明显的磨损、变形、裂纹等现象,以及刀柄的紧固情况是否良好。刀片的检查检查刀片是否松动、磨损过度或出现裂纹,及时更换不良刀片。刀具夹紧力的检查检查刀具夹紧力是否足够,避免在加工过程中出现刀具松动或脱落现象。刀具的保养010203清洗涂油防锈更换磨损件定期清洗刀具,清除残留的切屑和污垢,保持刀具的清洁。在刀具表面涂上一层轻薄的防锈油,防止刀具生锈和腐蚀。定期更换刀片、刀杆等易磨损件,确保刀具的加工精度和寿命。刀具的更换与安装刀片的更换刀具的安装刀具零位的调整根据加工需求,选择合适的刀片进行更换,注意刀片的规格和型号要与刀具相匹配。将刀片紧固在刀杆上,确保刀片安装牢固,避免在加工过程中出现脱落现象。根据加工要求,对刀具的零位进行调整,确保加工精度。05数控机床刀具的发展趋势与展望高效能刀具材料的发展趋势硬质合金材料陶瓷材料聚晶金刚石随着技术的不断发展,硬质合金材料性能得到提升,更耐磨、寿命更长、切削速度更快。陶瓷刀具具有高硬度、高耐磨性、高耐热性等优点,被广泛应...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

数控机床刀具的选择课件
