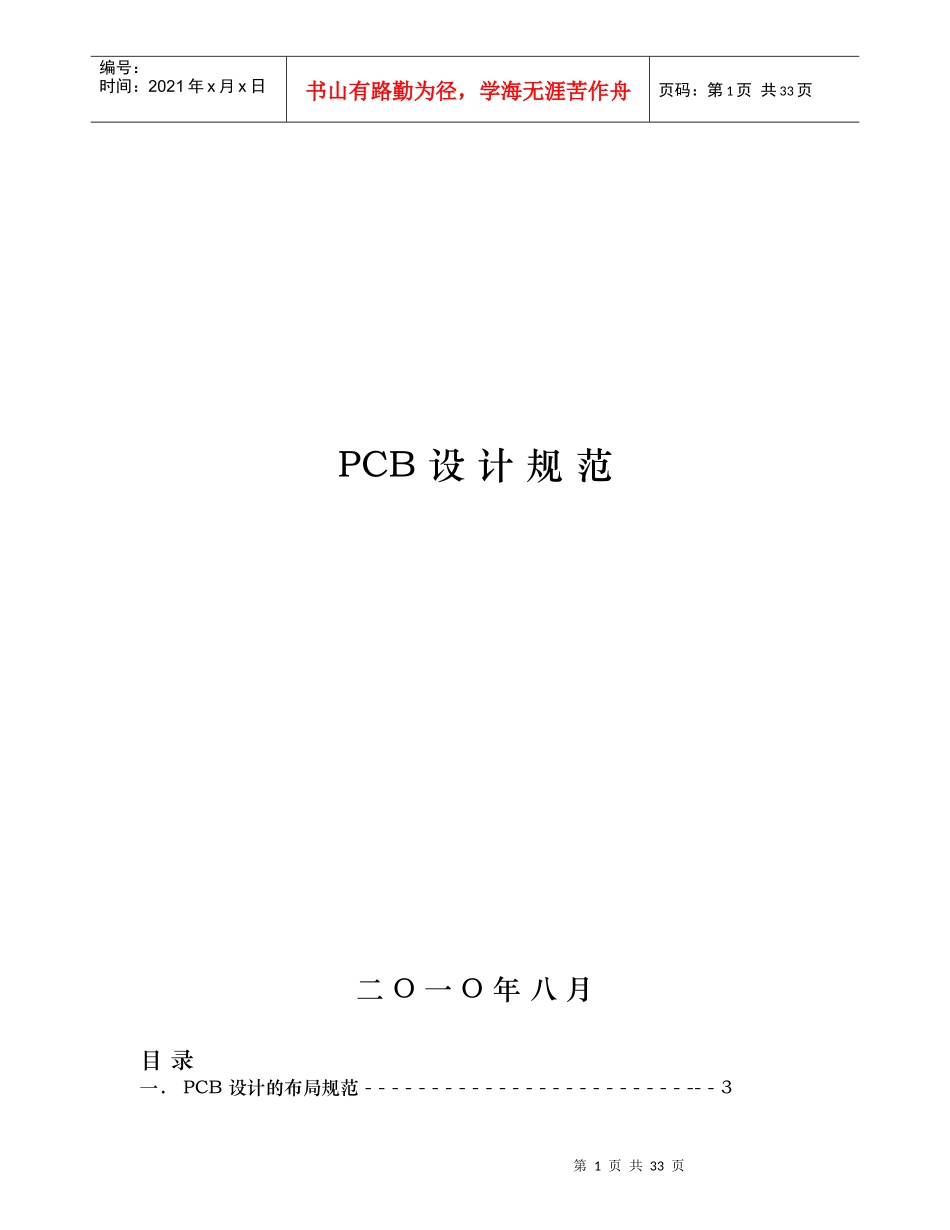

PCB设计原理及规范处理_第1页
1/33

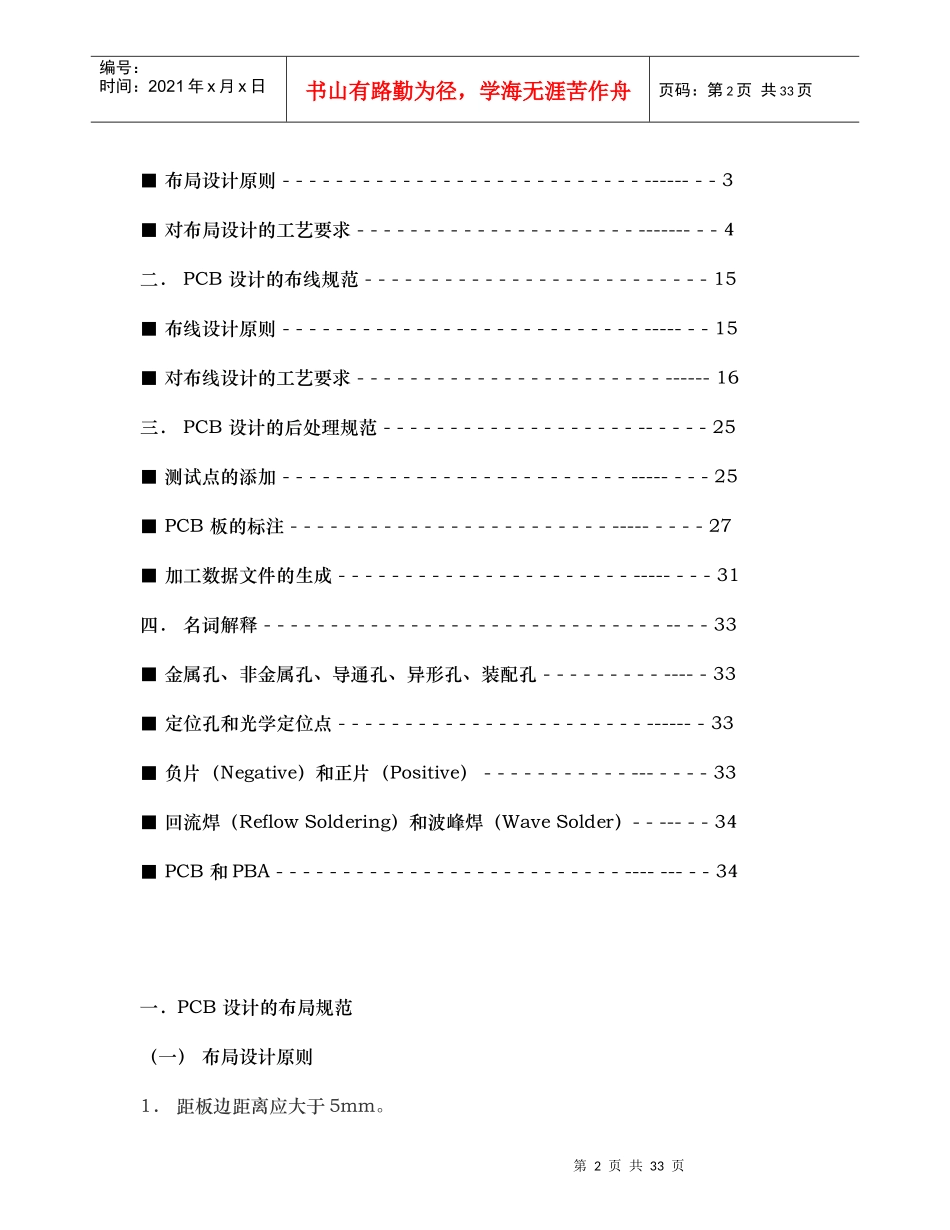

PCB设计原理及规范处理_第2页
2/33

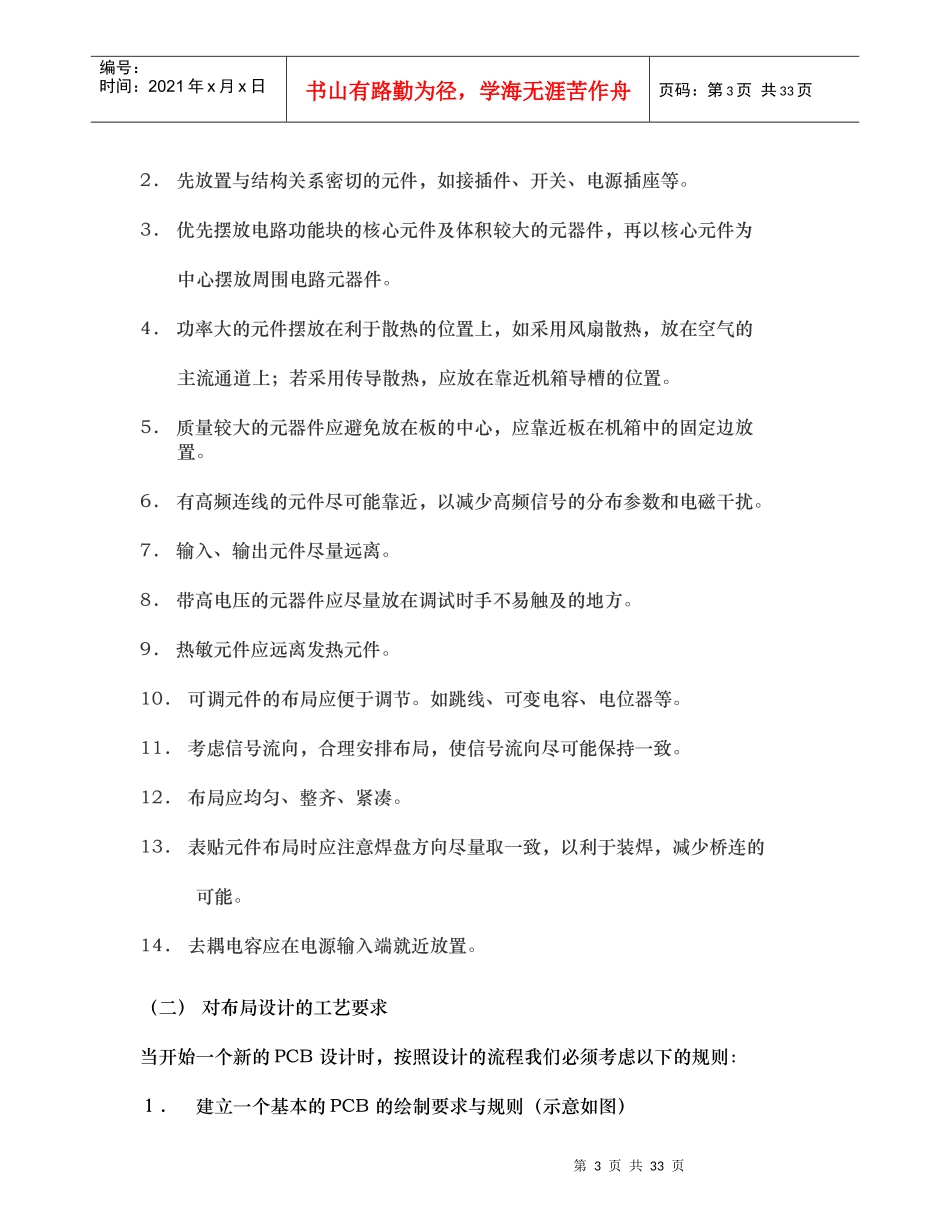

PCB设计原理及规范处理_第3页
3/33
第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共33页PCB设计规范二O一O年八月目录一.PCB设计的布局规范---------------------------3第2页共33页第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共33页■布局设计原则-----------------------------------3■对布局设计的工艺要求------------------------------4二.PCB设计的布线规范--------------------------15■布线设计原则----------------------------------15■对布线设计的工艺要求-----------------------------16三.PCB设计的后处理规范-------------------------25■测试点的添加----------------------------------25■PCB板的标注---------------------------------27■加工数据文件的生成------------------------------31四.名词解释----------------------------------33■金属孔、非金属孔、导通孔、异形孔、装配孔--------------33■定位孔和光学定位点------------------------------33■负片(Negative)和正片(Positive)------------------33■回流焊(ReflowSoldering)和波峰焊(WaveSolder)-------34■PCB和PBA-----------------------------------34一.PCB设计的布局规范(一)布局设计原则1.距板边距离应大于5mm。第3页共33页第2页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共33页2.先放置与结构关系密切的元件,如接插件、开关、电源插座等。3.优先摆放电路功能块的核心元件及体积较大的元器件,再以核心元件为中心摆放周围电路元器件。4.功率大的元件摆放在利于散热的位置上,如采用风扇散热,放在空气的主流通道上;若采用传导散热,应放在靠近机箱导槽的位置。5.质量较大的元器件应避免放在板的中心,应靠近板在机箱中的固定边放置。6.有高频连线的元件尽可能靠近,以减少高频信号的分布参数和电磁干扰。7.输入、输出元件尽量远离。8.带高电压的元器件应尽量放在调试时手不易触及的地方。9.热敏元件应远离发热元件。10.可调元件的布局应便于调节。如跳线、可变电容、电位器等。11.考虑信号流向,合理安排布局,使信号流向尽可能保持一致。12.布局应均匀、整齐、紧凑。13.表贴元件布局时应注意焊盘方向尽量取一致,以利于装焊,减少桥连的可能。14.去耦电容应在电源输入端就近放置。(二)对布局设计的工艺要求当开始一个新的PCB设计时,按照设计的流程我们必须考虑以下的规则:1.建立一个基本的PCB的绘制要求与规则(示意如图)第4页共33页第3页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共33页建立基本的PCB应包含以下信息:1)PCB的尺寸、边框和布线区A.PCB的尺寸应严格遵守结构的要求。注:目前生产部能生产的多层PCB最大为450mm×500mm。B.PCB的板边框(BoardOutline)通常用10mil的线绘制。B.布线区距离板边缘应大于5mm。2)PCB板的层叠排列缘A.基于加工工艺的考虑:如下图是四层PCB的例子,第一种是推荐的方法。第5页共33页第4页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共33页对于六层的PCB,层的排列如下图;对于更多层的PCB则类推。B.基于电特性考虑的层叠排列。在多层板的设计中,应尽量使用地层和电源层将信号层隔开,不能隔开的相邻信号层的走线应采用正交方向。下图为一四层板的排列:第6页共33页第5页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共33页下图为一建议的10层的PCB的层叠,其它层数的PCB依次类推。3)PCB的机械定位孔和用于SMC的光学定位点。A.对于PCB的机械定位孔应遵循以下规则:要求■机械定位孔的尺寸要求PCB板机械定位孔的尺寸必须是标准的(见下表和图),如有特殊必须通知生产经理,以下单位为mm。第7页共33页第6页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共33页B.机械定位孔的定位机械定位孔的定位在PCB对角线位置如图:■对于普通的PB,工艺部推荐:机械定位孔直径为3mm,机械定位孔圆心与板...
