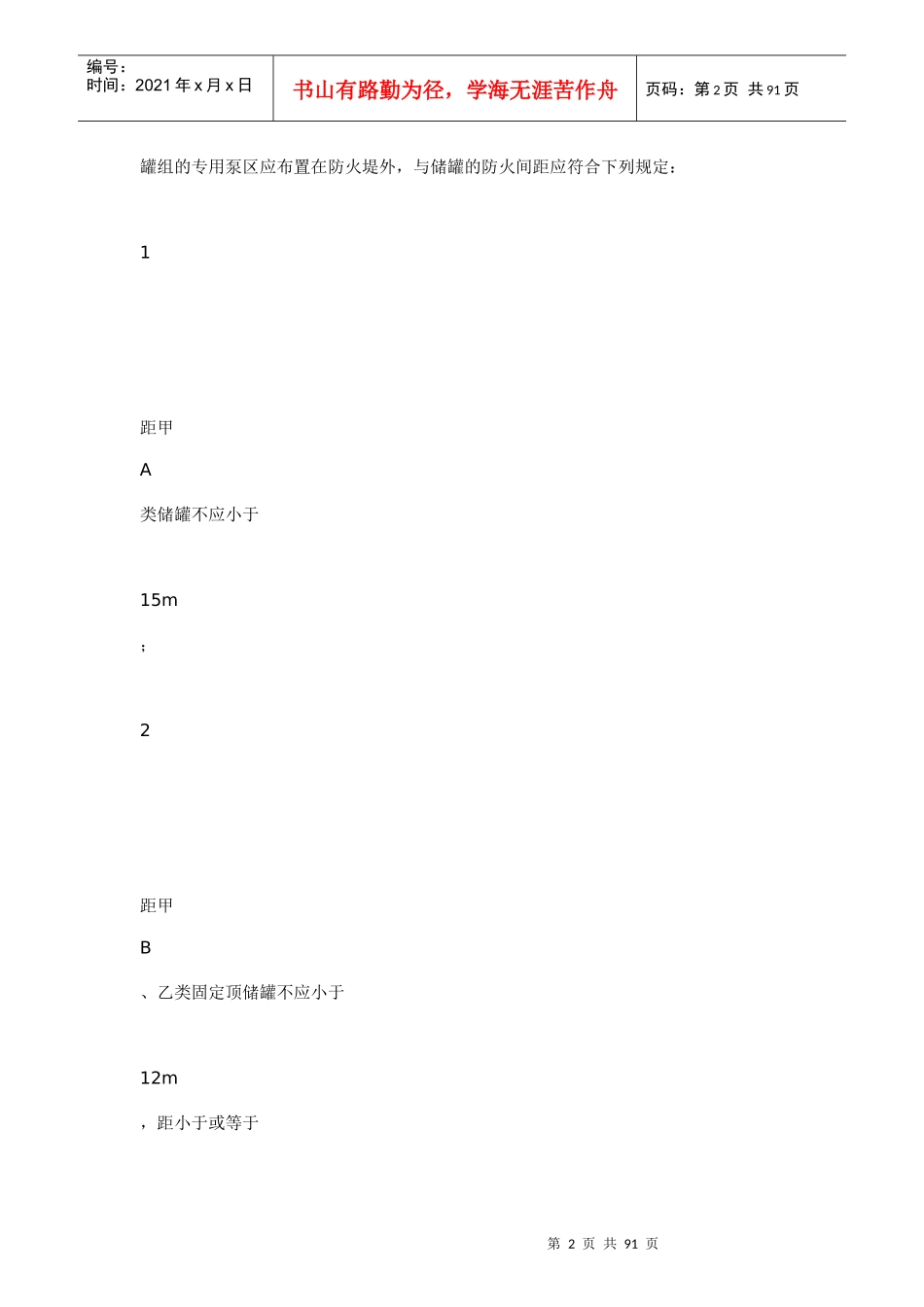

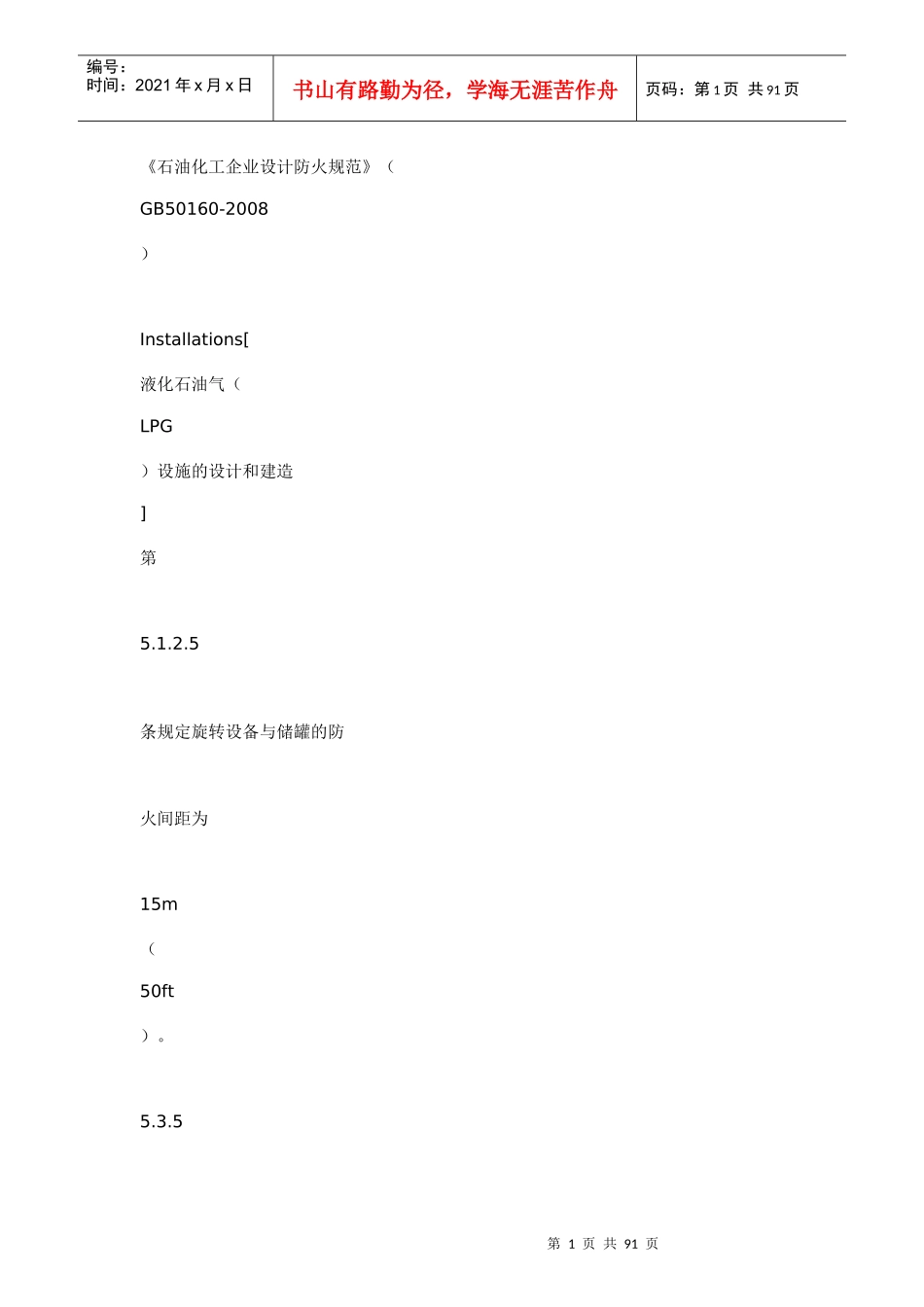

第1页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共91页《石油化工企业设计防火规范》（GB50160-2008）Installations[液化石油气（LPG）设施的设计和建造]第5.1.2.5条规定旋转设备与储罐的防火间距为15m（50ft）。5.3.5第2页共91页第1页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共91页罐组的专用泵区应布置在防火堤外，与储罐的防火间距应符合下列规定：1距甲A类储罐不应小于15m；2距甲B、乙类固定顶储罐不应小于12m，距小于或等于第3页共91页第2页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共91页500m3的甲B、乙类固定顶储罐不应小于10m；3距浮顶及内浮顶储罐、丙A类固定顶储罐不应小于10m，距小于或等于500m3第4页共91页第3页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共91页的内浮顶储罐、丙A类固定顶储罐不应小于8m。[条文说明]一般情况下，罐组防火堤内布置有多台罐，如将罐组的专用泵区布置在防火堤内，一旦某一储罐发生罐体破裂，泄漏的可燃液体会影响罐组的专用泵的使用。罐组的专用泵区通常集中布置了多个品种可燃液体的输送泵，为了避免泵与储罐之间及不同品种可燃液体系统之间的相互影响，故规定了泵与储罐之间的防火间距。泵区包括泵棚、泵房及露天布置的泵组。第5页共91页第4页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共91页5.3.6除甲A类以外的可燃液体储罐的专用泵单独布置时，应布置在防火堤外，与可燃液体储罐的防火间距不限。[条文说明]当可燃液体储罐的专用泵单独布置时，其与该储罐是一个独立的系统，无论哪一部分出现问题，只影响自身系统本身。储罐的专用泵是指专罐专用的泵，单独布置是指与其他泵不在同一个爆炸危险区内。因此，当可燃液体储罐的专用泵单独布置时，其与该储罐的防火间距不做限制。甲A类可燃液体的危险性较大，无论其专用泵是否单独布置，第6页共91页第5页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共91页均应与储罐之间保持一定的防火间距。5.3.7压缩机或泵等的专用控制室或不大于10kV的专用变配电所，可与该压缩机房或泵房等共用一幢建筑物，但专用控制室或变配电所的门窗应位于爆炸危险区范围之外，且专用控制室或变配电所与压缩机房或泵房等的中间隔墙应为无门窗洞口的防火墙。范》（GB50016）规定“变、配电所不应设置在爆炸性气体、粉尘环境的危险区域内。供甲、乙类厂房专用的第7页共91页第6页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共91页10kV及以下的变、配电所，当采用无门窗洞口的防火墙隔开时，可一面贴邻建造，并应符合现行国家标准《爆炸和火灾危险场所电力装置设计规范》GB50058等规范的有关规定”。本条规定专用控制室、配电所的门窗应位于爆炸危险区之外，是为了保证控制室、配电所位于爆炸危险场所范围之外。5.4污水处理场和循环水场5.4.1隔油池的保护高度不应小于400mm第8页共91页第7页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共91页。隔油池应设难燃烧材料的盖板。[条文说明]本条规定主要考虑以下因素：1保护高度规定是为了防止隔油池超负荷运行时污油外溢，导致发生火灾或造成环境污染。例如，某石油化工厂由于下大雨致使隔油池负荷过大，油品自顶部溢出，遇蒸汽管道油气大量挥发，又遇电火花引起大火，蔓延1500m2，火灾持续2h第9页共91页第8页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共91页。2隔油池设置难燃烧材料盖板可以防止可燃液体大量挥发，减少火灾危险。5.4.2隔油池的进出水管道应设水封。距隔油池池壁5m以内的水封井、检查井的井盖与盖座接缝处应密封，且井盖不得有孔洞。[条文说明]要求距隔油池5m第10页共91页第9页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共91页以内的水封井、检查井的井盖密封，是防止排水管道着火不致蔓延至隔油池，隔油池着火也不致蔓延到排...
