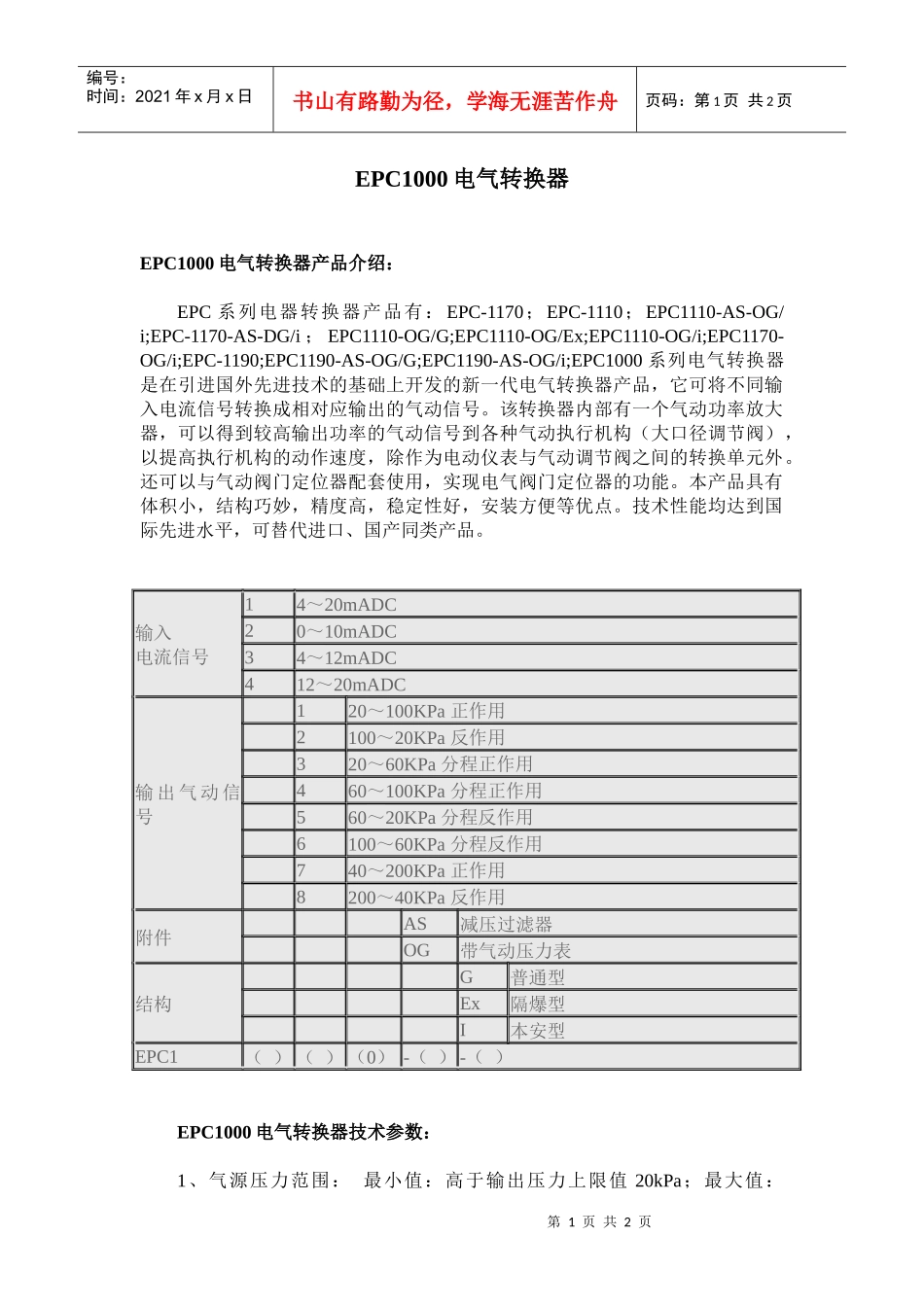

epc1000电气转_第1页
1/2

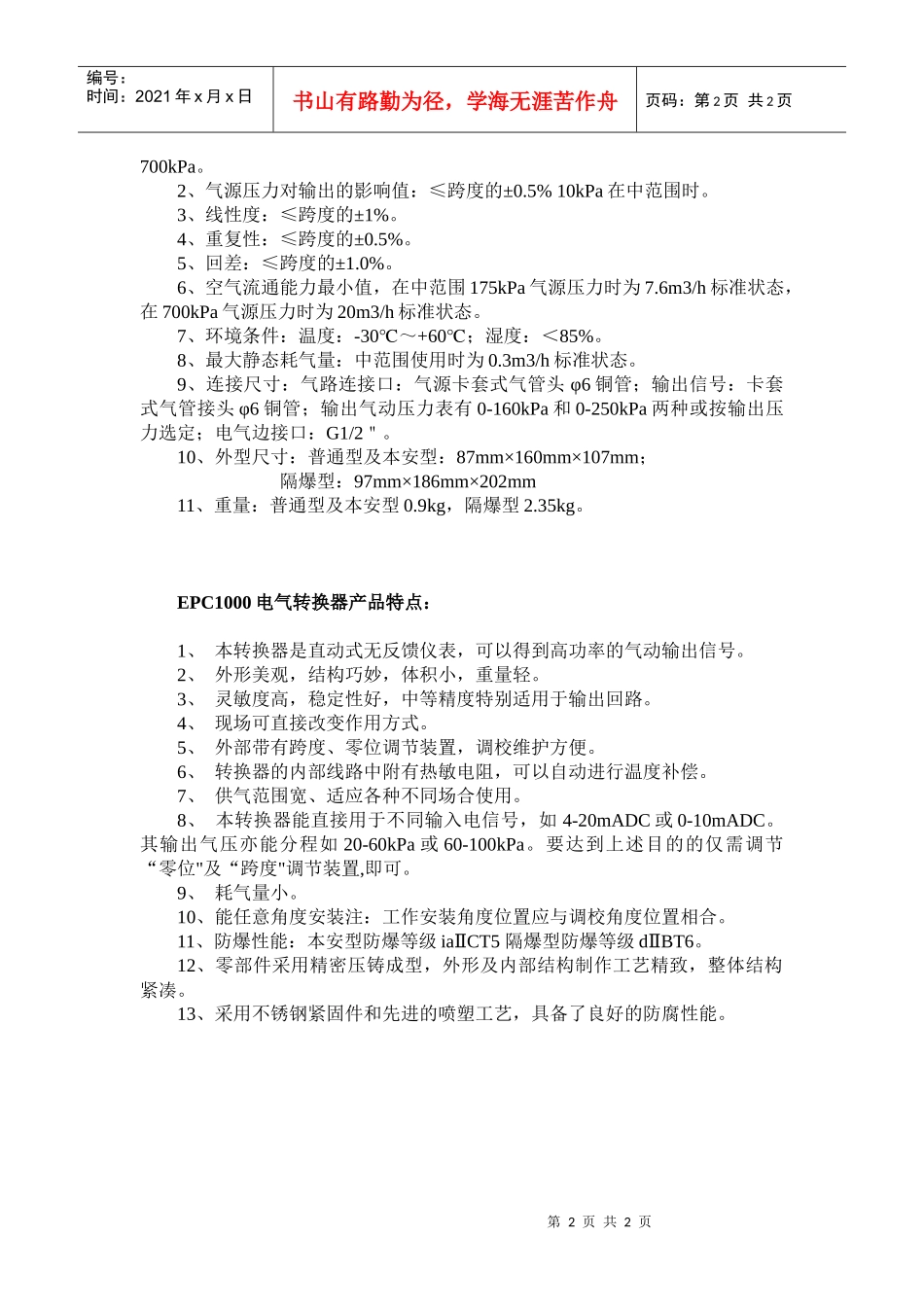

epc1000电气转_第2页
2/2
第1页共2页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共2页EPC1000电气转换器EPC1000电气转换器产品介绍:EPC系列电器转换器产品有:EPC-1170;EPC-1110;EPC1110-AS-OG/i;EPC-1170-AS-DG/i;EPC1110-OG/G;EPC1110-OG/Ex;EPC1110-OG/i;EPC1170-OG/i;EPC-1190;EPC1190-AS-OG/G;EPC1190-AS-OG/i;EPC1000系列电气转换器是在引进国外先进技术的基础上开发的新一代电气转换器产品,它可将不同输入电流信号转换成相对应输出的气动信号。该转换器内部有一个气动功率放大器,可以得到较高输出功率的气动信号到各种气动执行机构(大口径调节阀),以提高执行机构的动作速度,除作为电动仪表与气动调节阀之间的转换单元外。还可以与气动阀门定位器配套使用,实现电气阀门定位器的功能。本产品具有体积小,结构巧妙,精度高,稳定性好,安装方便等优点。技术性能均达到国际先进水平,可替代进口、国产同类产品。输入电流信号14~20mADC20~10mADC34~12mADC412~20mADC输出气动信号120~100KPa正作用2100~20KPa反作用320~60KPa分程正作用460~100KPa分程正作用560~20KPa分程反作用6100~60KPa分程反作用740~200KPa正作用8200~40KPa反作用附件AS减压过滤器OG带气动压力表结构G普通型Ex隔爆型I本安型EPC1()()(0)-()-()EPC1000电气转换器技术参数:1、气源压力范围:最小值:高于输出压力上限值20kPa;最大值:第2页共2页第1页共2页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共2页700kPa。2、气源压力对输出的影响值:≤跨度的±0.5%10kPa在中范围时。3、线性度:≤跨度的±1%。4、重复性:≤跨度的±0.5%。5、回差:≤跨度的±1.0%。6、空气流通能力最小值,在中范围175kPa气源压力时为7.6m3/h标准状态,在700kPa气源压力时为20m3/h标准状态。7、环境条件:温度:-30℃~+60℃;湿度:<85%。8、最大静态耗气量:中范围使用时为0.3m3/h标准状态。9、连接尺寸:气路连接口:气源卡套式气管头φ6铜管;输出信号:卡套式气管接头φ6铜管;输出气动压力表有0-160kPa和0-250kPa两种或按输出压力选定;电气边接口:G1/2"。10、外型尺寸:普通型及本安型:87mm×160mm×107mm;隔爆型:97mm×186mm×202mm11、重量:普通型及本安型0.9kg,隔爆型2.35kg。EPC1000电气转换器产品特点:1、本转换器是直动式无反馈仪表,可以得到高功率的气动输出信号。2、外形美观,结构巧妙,体积小,重量轻。3、灵敏度高,稳定性好,中等精度特别适用于输出回路。4、现场可直接改变作用方式。5、外部带有跨度、零位调节装置,调校维护方便。6、转换器的内部线路中附有热敏电阻,可以自动进行温度补偿。7、供气范围宽、适应各种不同场合使用。8、本转换器能直接用于不同输入电信号,如4-20mADC或0-10mADC。其输出气压亦能分程如20-60kPa或60-100kPa。要达到上述目的的仅需调节“零位"及“跨度"调节装置,即可。9、耗气量小。10、能任意角度安装注:工作安装角度位置应与调校角度位置相合。11、防爆性能:本安型防爆等级iaCT5Ⅱ隔爆型防爆等级dBT6Ⅱ。12、零部件采用精密压铸成型,外形及内部结构制作工艺精致,整体结构紧凑。13、采用不锈钢紧固件和先进的喷塑工艺,具备了良好的防腐性能。
