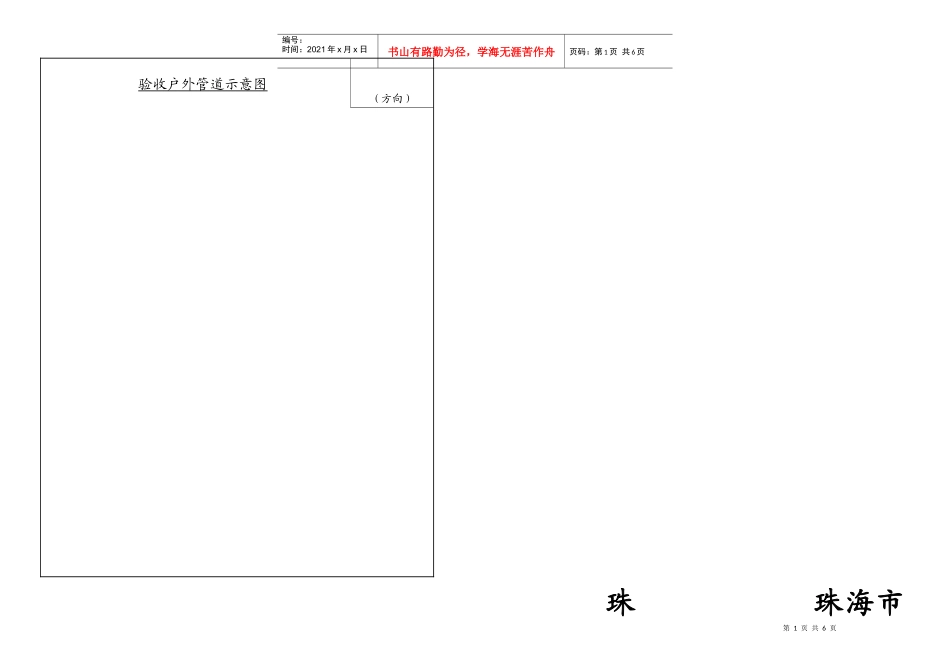

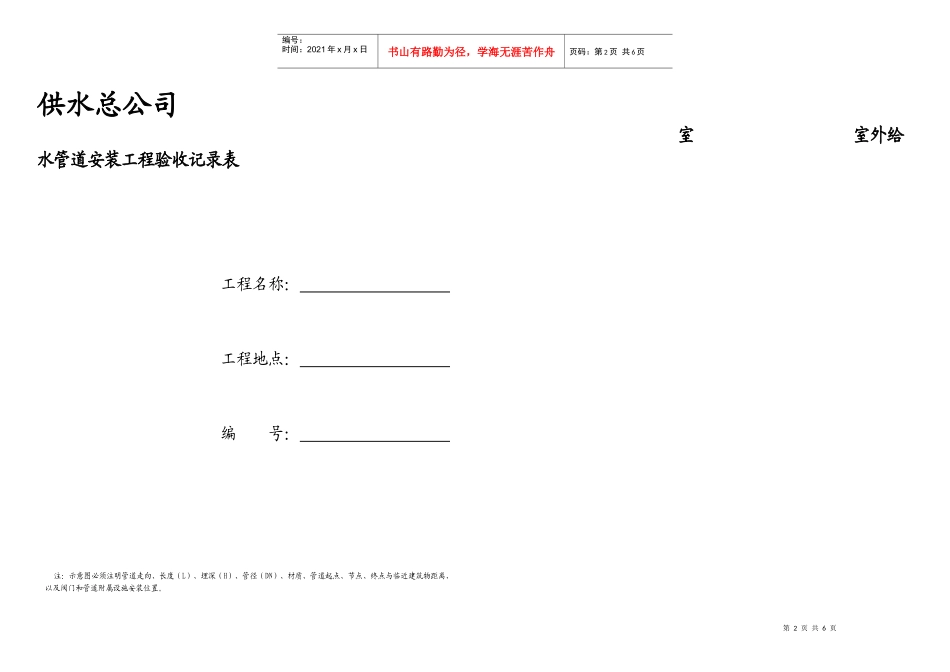

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页珠珠海市验收户外管道示意图（方向）第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页供水总公司室室外给水管道安装工程验收记录表工程名称：工程地点：编号：注：示意图必须注明管道走向、长度（L）、埋深（H）、管径（DN）、材质、管道起点、节点、终点与临近建筑物距离，以及阀门和管道附属设施安装位置。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页序号项目验收标准检验方式备注四管道及附属设施安装1、管道安装平直，沟槽、埋深、覆土符合设计要求。金属管件应有水泥砂浆内衬或用无毒饮水舱涂料做内防腐。钢管焊接处必须经加强防腐级处理。查看由监理公司签名认可的隐蔽工程验收记录和地基验坑（槽）记录表。工程必须按图施工。若有改动，在不违反市供水总公司报装审查意见的前提下，必须由设计院出具工程设计变更通知书。2、阀门安装平直、启闭灵活，阀体做外防腐处理。不得使用铁杆、明杆闸阀，不得使用板手式蝶阀。现场查验3、阀门井按规范砌筑，井底距阀门底部悬空20cm，用水泥砂浆抹平。井径应保证有足够的操作、维修空间，阀门井过深应安装脚码。使用给水专用井盖，不得采用不符合标准的轻型井盖。井内清洁，无积水。4、消火栓及消防接合器的各项安装尺寸应符合设计要求。消火栓前必须安装控制闸阀，阀门启闭灵活。五竣工资料按规范要求，提交完整、准确的竣工资料。工程验收前审验竣工图必须与给水管道竣工现状相符参加验收人员(签名)建设单位施工单位市供水总公司供水管理所城区供水管理中心市供水整改意见第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页总公司验收结论（盖章）建设单位（盖章）施工单位（盖章）工程名称施工负责人工程地点验收日期使用材料内容管道材质规格数量生产厂阀门及附属设施设备名称规格型号生产厂数量检验项目序号项目验收标准检验方式备注一管材1、金属管：环氧煤沥青外防腐，内壁用机械离心工艺衬涂水泥砂浆。查看由监理公司签名认可的工程材料/构配件/设备报审表。市建设局已明文规定禁止使用镀锌钢管、传统普通灰口铸铁管。2、非金属管:符合国家标准的管材，并能提供质量合格证。二水表1、必须是符合国标的产品，并有市法定水表检定机构出具的检验合格证。审验竣工资料时查看。水表组立管不宜使用非金属管，建议采用钢塑管。2、水表应安装在便于抄表、检修，不受曝晒、污染的户外位置。现场查验3、楼宇成排安装的水表，应安装平直，表间距不得小于表盖直径。水表前后均须安装铜闸阀，排表高度离地面20cm～120cm，并须安装标有市供水总公司标志的不锈钢水表箱。4、DN80及以上要求安装伸缩节和过滤网.安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。三水压试验1、管网试验压力为工作压力的1.5倍，但不得小于0.6Mpa。现场试压2、金属管道试验压力下稳压10min；非金属管道试验压力下稳压1h，压力下降均不应大于0.05Mpa，然后降至工作压力进行检查，压力应保持不变，不渗不漏。第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页注：1.验收结论仅限于现场查验、试压部分；2.本验收表一式五份，需采用A3纸正反面打印。
