220kV××输电线路工程实例某220kV输电线路工程，线路全长23km，同塔双回路架设；设计气象条件为：最大风速30m/s，覆冰5mm，最高气温40℃，最低气温15℃；工程沿线地形比例：平地20％，丘陵30％，山地30％，泥沼20％
工程地质比例：普通土25％，水坑25％，松砂石30％，岩石（爆破）20％
全线自立式铁塔66基，其中：转角塔20基，直线塔46基（详见图73）
基础采用现浇板式钢筋混凝土基础（详见图74）
导线耐张绝缘子采用玻璃绝缘子，悬垂绝缘子采用玻璃绝缘子和合成绝缘子；金具选用85国标金具
导线选用2×LGJ—400/35钢芯铝绞线
地线二根选用JLB40—120铝包钢绞线

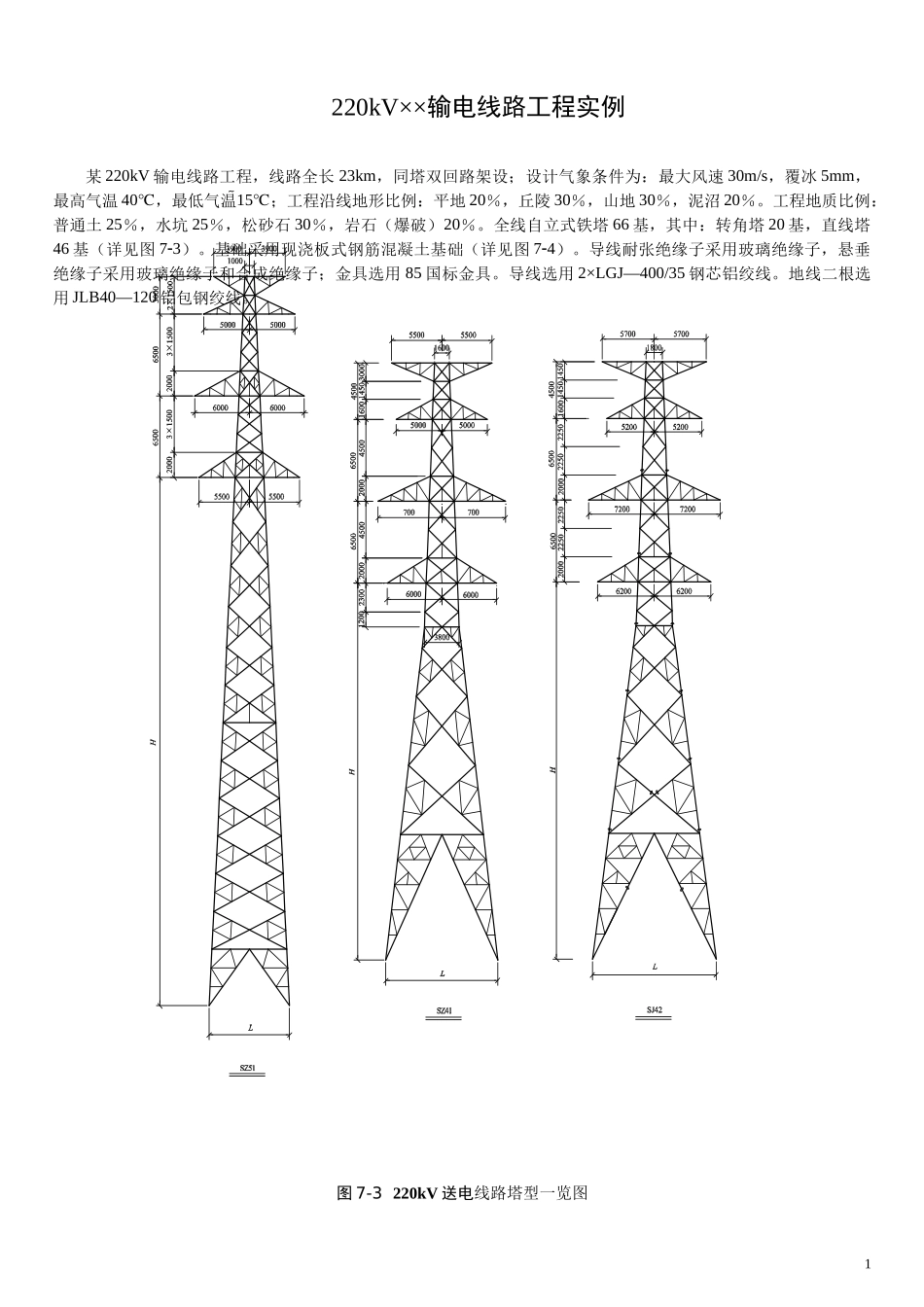

图7-3220kV送电线路塔型一览图12图7-4220kV送电————线路基础一览图3220kV××输电线路工程工程量清单投标人：×××电力公司（单位盖章）法定（授权）代表人：（签字盖章）中介机构法定（授权）代表人：（签字盖章）编制人：（签字盖从业专用章）编制时间：2005年×月×日总说明工程名称：220kV××输电线路工程概况线路（电缆）亘长23km起止杆塔（杆）号0～66号设计气象条件最大风速30m/s，覆冰5mm，最高气温40℃，最低气温15℃沿线地形比例（供参考）平地20％，泥沼20％，丘陵30％，山地30％沿线地质条件（供参考）普通土25％，水坑25％，松砂石30％，岩石20％杆塔类型及数量SJ41，SJ42，SJ43，SZ51，CJ共66基导线型号规格（电缆型号规格）2×LGJ—400/35钢芯铝绞线地线型号规格JLB40—120铝包钢绞线OPGW型号规格电缆敷设方式其他说明1
工程材料及运输：业主供货交货地点为某火车站
工程招标范围：详见招标文件
工程量清单编制依据：施工图及《电力建设工程量清单计价规范——送电线路工程》
