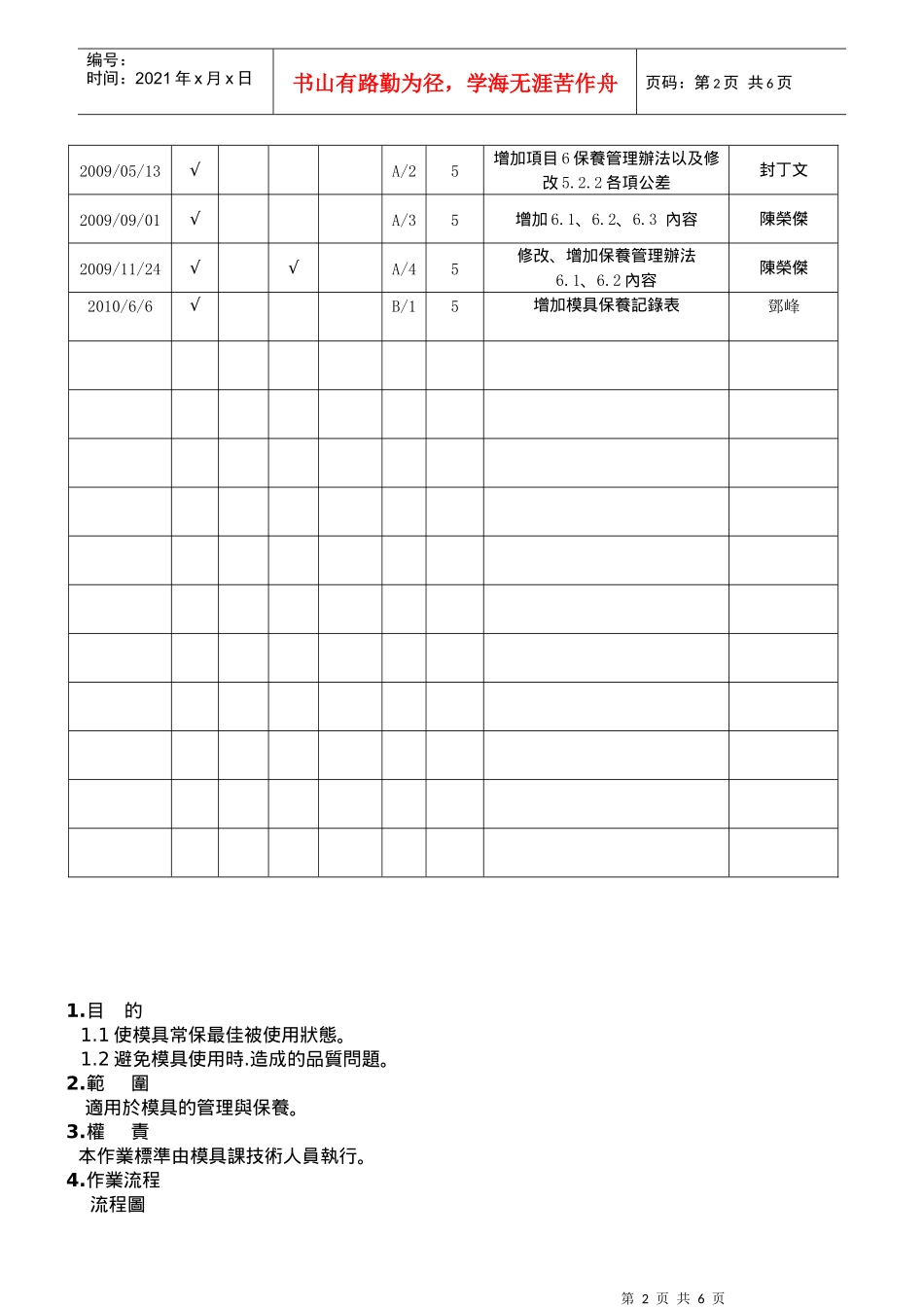

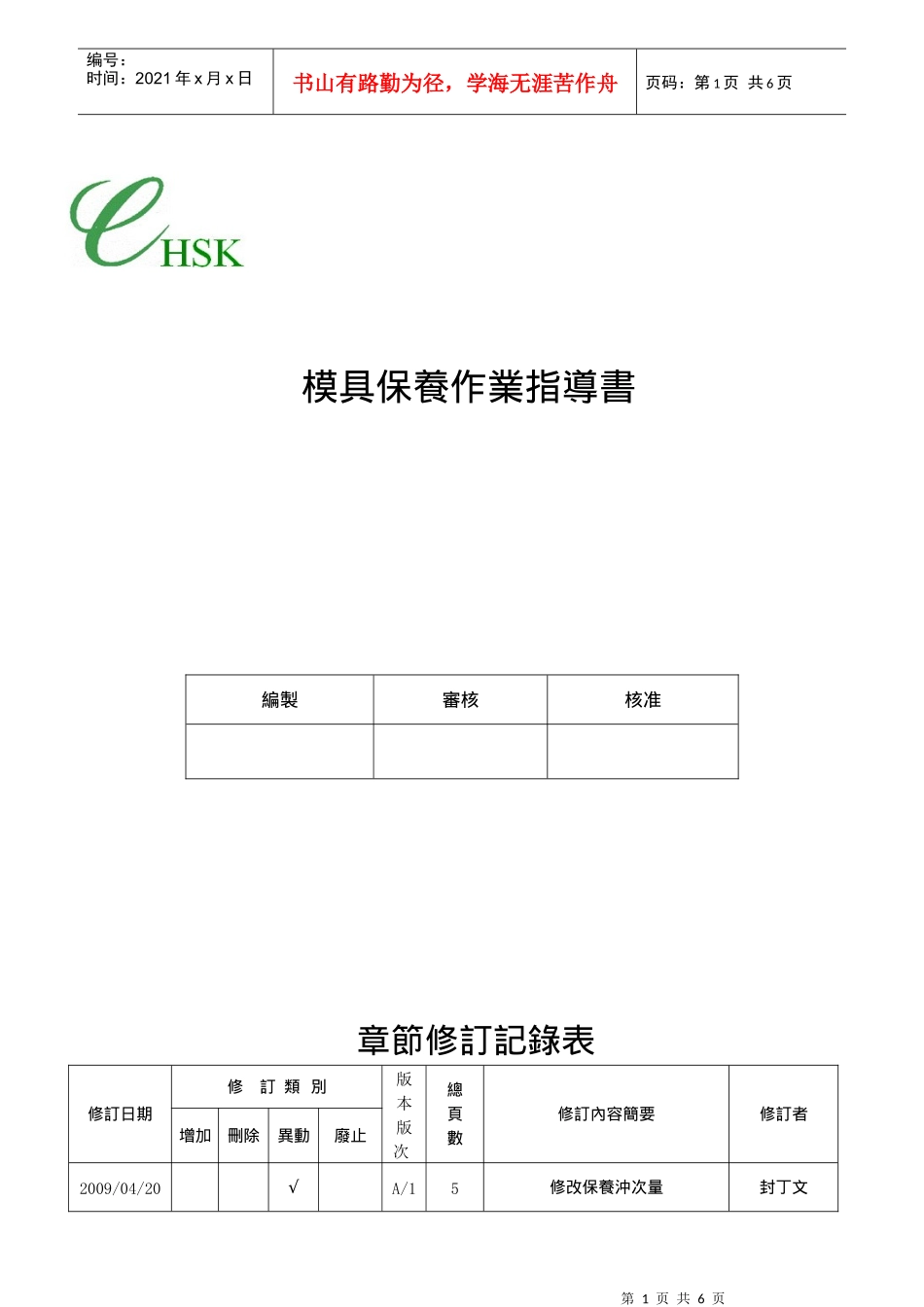

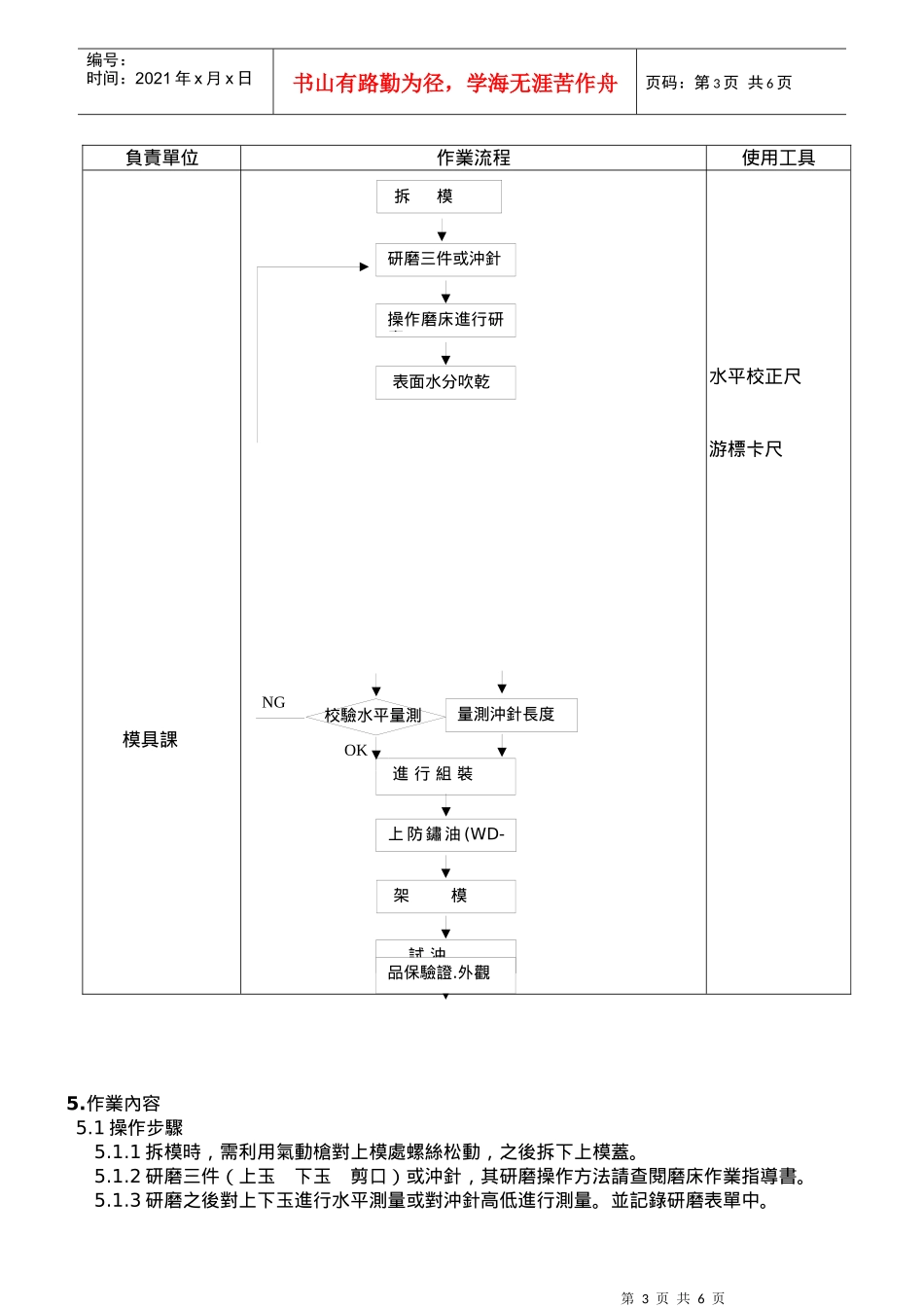

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页模具保養作業指導書章節修訂記錄表修訂日期修訂類別版本版次總頁數修訂內容簡要修訂者增加刪除異動廢止2009/04/20√A/15修改保養沖次量封丁文編製審核核准第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2009/05/13√A/25增加項目6保養管理辦法以及修改5.2.2各項公差封丁文2009/09/01√A/35增加6.1、6.2、6.3內容陳榮傑2009/11/24√√A/45修改、增加保養管理辦法6.1、6.2內容陳榮傑2010/6/6√B/15增加模具保養記錄表鄧峰1.目的1.1使模具常保最佳被使用狀態。1.2避免模具使用時.造成的品質問題。2.範圍適用於模具的管理與保養。3.權責本作業標準由模具課技術人員執行。4.作業流程流程圖第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页負責單位作業流程使用工具模具課水平校正尺游標卡尺5.作業內容5.1操作步驟5.1.1拆模時，需利用氣動槍對上模處螺絲松動，之後拆下上模蓋。5.1.2研磨三件（上玉下玉剪口）或沖針，其研磨操作方法請查閱磨床作業指導書。5.1.3研磨之後對上下玉進行水平測量或對沖針高低進行測量。並記錄研磨表單中。研磨三件或沖針表面水分吹乾校驗水平量測進行組裝上防鏽油(WD-4)拆模試沖架模操作磨床進行研磨品保驗證.外觀量測沖針長度OKNG第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页5.1.4進行組裝，對模具部件進行組裝，並用氣動槍對上模螺絲鎖住。5.1.5上防銹油，主要是模具內部零件進行防銹之功效。5.1.6試沖板對研磨保養過後的模具，品保進行機構確認，同時也對外觀確認。5.1.7品保確認無誤後，由模具課將結果記錄於模具管制卡。5.2.模具結構＜圖1-2＞5.2.1結構5.2.2結構作用5.2.2.1模蓋：模蓋位於模具的最上方，模蓋是模具中第一個受沖床動力的部位。也是動力的來源。同時模蓋也是一個固定部位。其厚度為34+5/-5MM（一般）。5.2.2.2剪口:沖出PC的外型，刀口鋒利。厚度為：15+1/-1MM（一般）5.2.2.3方條：固定針板部件，其厚度為：30+5/-5MM（一般）.5.2.2.4壓針板：受動力之後，傳至針板部件，使針板形成動力。30+.5/-5MM（一般）5.2.2.5上公模：固定針沖沖壓位置。其厚度為：11+1/-1MM（一般）5.2.2.6裝針板：固定沖針。其厚度為：10+5/-5MM（一般）5.2.2.7底方：位於模具最下面，其最厚度為：42+5/-5MM（一般）5.2.2.8底板：底板有很多落料孔，其孔徑比下公模的孔徑要大，以便於落料。其厚度：30+5/-5MM.5.2.2.9彈板：形成脫料的動力來源，在彈板下面會有幾個彈簧。其厚度為：10+1/-1MM5.2.2.10下公模：裡面的孔位與上公模一樣，但是下公模的厚度比上公模要厚。其厚度為：1-2-11-2-31-2-41-2-51-2-61-2-71-2-81-2-91-2-21-3-11-3-1＜1-2＞1-2-1模蓋1-2-2剪口1-2-3方條1-2-4壓針板1-2-5上公模1-2-6裝針板1-2-7底方1-2-8底方條1-2-9底板1-3-1彈板1-3-2下公模1-3-3頂柱1-3-4導柱1-3-31-3-4-1第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页15+1.5/-1.5MM。5.2.2.11導柱，導柱位於在底板四周。固定上下模閉合的位置。6.保養管理：6.1有鹵素模具保養規範6.1.1冷沖模單面每3萬+/-5000沖次進行研磨剪口和上、下玉沖針的保養。6.1.2冷沖模雙面每2萬+/-5000沖次進行研磨剪口和上、下玉沖針的保養。6.1.3熱沖模單/雙面每5萬+/-5000沖次進行研磨剪口和上、下玉沖針的保養。6.1.4所有有鹵模每15萬+/-1萬沖次更換所有沖針及研磨上、下玉剪口的保養。每20萬+/-1萬沖次作報廢處理。6.2無鹵素模具保養規範6.2.1冷沖模單面每2萬+/-5000沖次進行研磨剪口和上、下玉沖針的保養。每10萬+/-1萬沖次更換沖針及研磨上、下玉剪口的保養。每15萬+/-1萬沖次作報廢處理。6.2.2冷沖模雙面每1萬+/-5000沖次進行研磨剪口和上、下玉沖針的保養。每5萬+/-5000萬沖次更換沖針及研磨上、下玉剪口的保養。每10萬+/-1萬沖次作報廢處理。6.2.3熱沖模單/雙面每3萬+/-5000沖次進行研磨剪口和上、下玉沖針的保養。每15...
