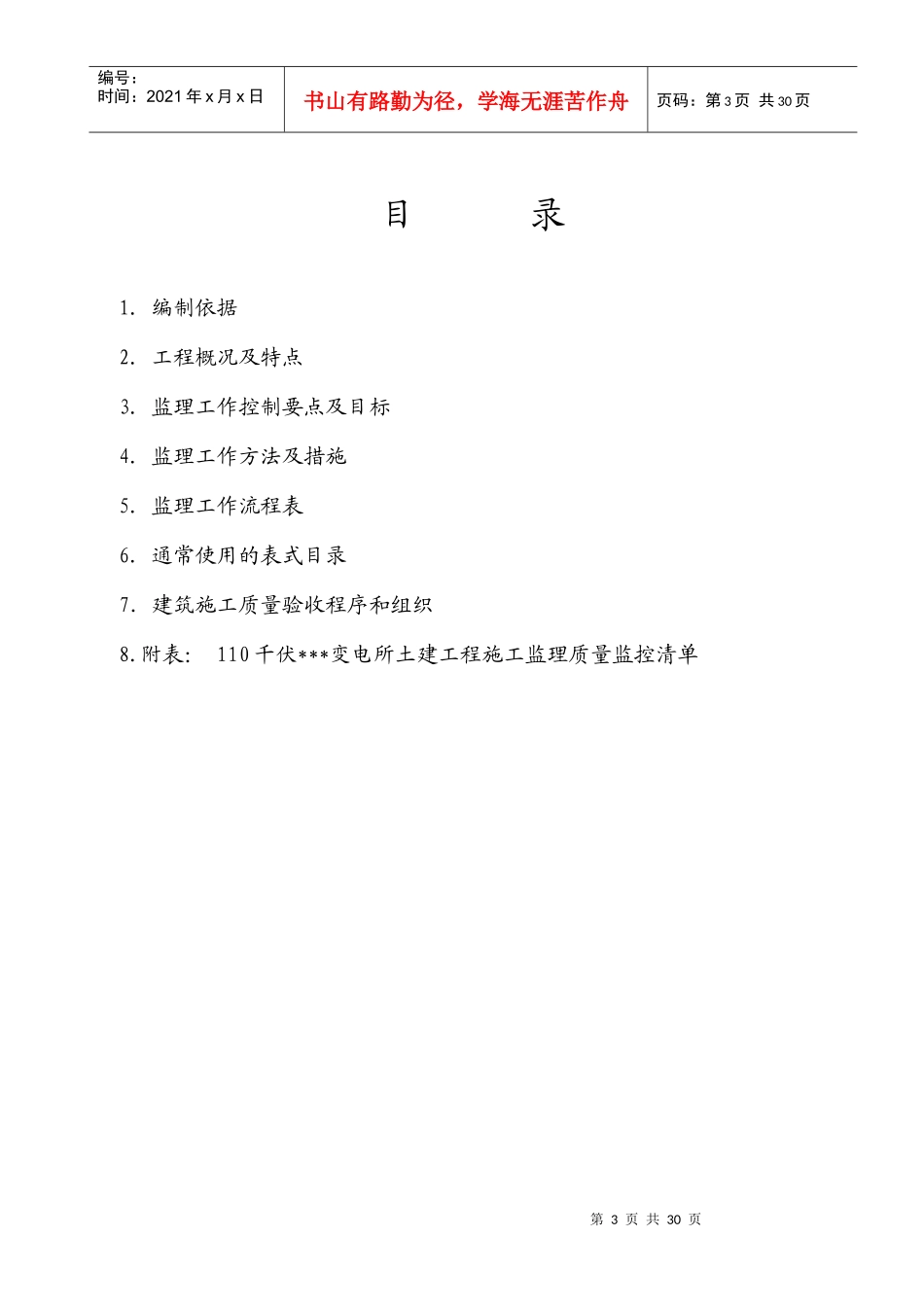

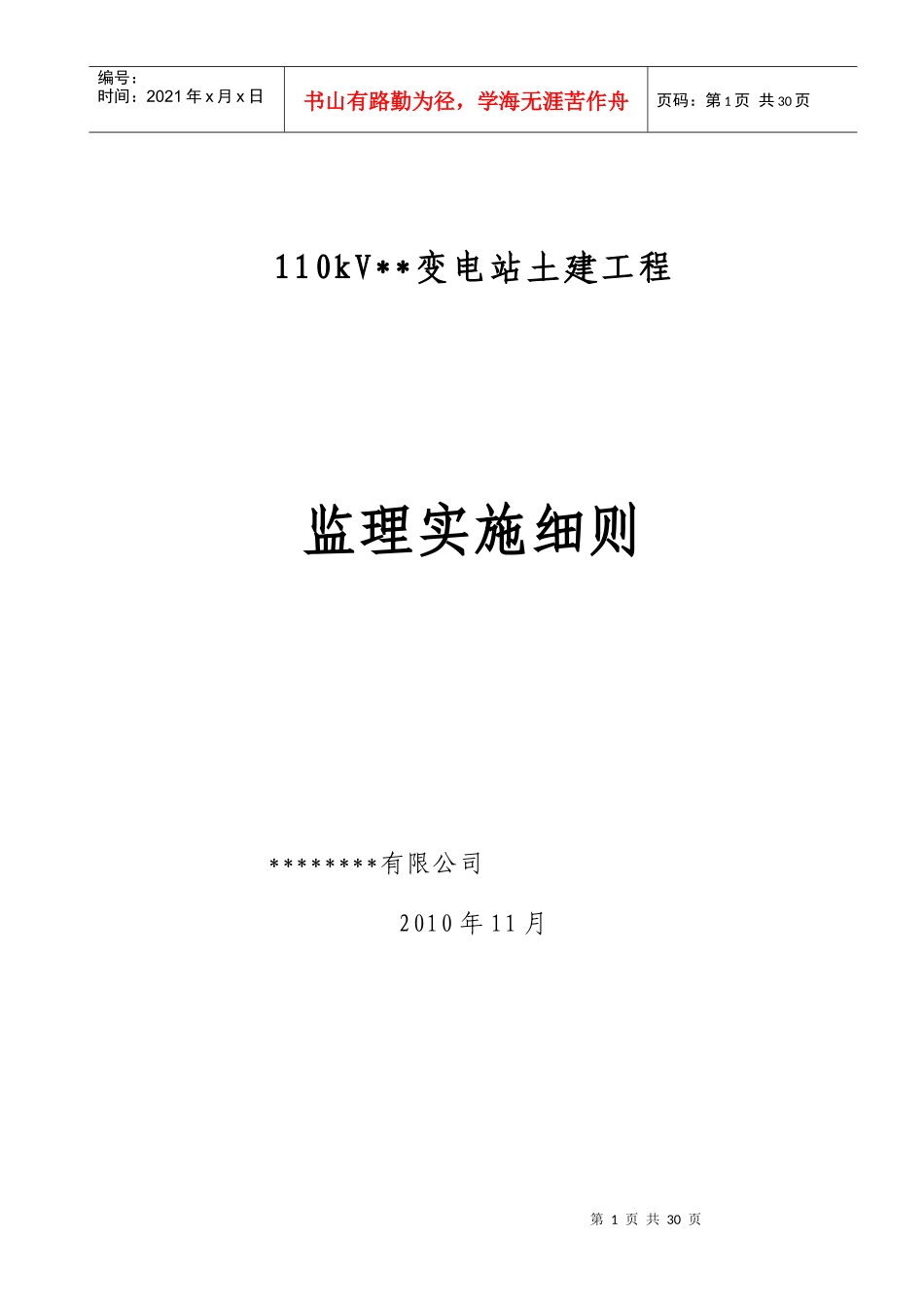

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页110kV**变电站土建工程监理实施细则********有限公司2010年11月第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页110kV***变电站土建工程监理实施细则总监理师：校核：编写：第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页目录1.编制依据2.工程概况及特点3.监理工作控制要点及目标4.监理工作方法及措施5.监理工作流程表6.通常使用的表式目录7.建筑施工质量验收程序和组织8.附表：110千伏***变电所土建工程施工监理质量监控清单第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页一、编制依据：1、监理规划2、监理规范（GB50319-2000）3、设计文件及有关技术资料4、电力建设施工质量验收及评定规程（DL/T5210.1—2005）5、建筑工程质量验收统一标准（GB50300-2001）6、地基与基础工程施工及验收规范（GB50202-2002）7、砼结构工程施工质量验收规范（GB50204-2002）8、砌体工程施工及验收规范（GB50203-2002）9、其它有关现行的规范、标准、国网、省公司有关行业标准及措施等10、施工组织设计工程概况及特点:2.1、工程名称：110KV**变电所工程2.2工程地点：******2.3、建设、设计、施工、监理单位：建设单位：***供电公司设计单位：***电力勘察设计院监理单位：******有限公司土建施工单位：****建设工程有限公司电气安装单位：****电力有限公司2.4、工程简况：本期新建110千伏变电站，包括生产综合楼、配电装置楼和大门、围墙、所内外道路、室内外电缆沟、站内排水、构支架基础、主变基础等，建筑面积为747.65㎡。生产综合楼的建筑和结构设计特点：生产综合楼建筑装饰建筑面积747.65㎡内墙面内墙涂料第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页层数框架二层外墙面外墙涂料顶棚水泥压力板、涂料保护层门窗铝合金门窗、防火门屋面聚氨酯保温防水屋面楼地面环氧砂浆、PVC地板结构形式基础C30独立、条形钢筋混凝土基础柱C30钢筋砼柱梁C30钢筋砼梁板C30现浇砼板±0.00以下墙体采用MU15普通砖、M10水泥砂浆砌筑±0.00以上墙体采用MU10P型多孔砖、加气混凝土切块M5混合砂浆砌筑室内外电缆沟沟壁采用现浇钢筋砼板，部分采用砖砌，采用MU10机制砖，M5水泥砂浆砌筑，。沟底在填土层或耕作土上时须挖除至老土并用碎石分层夯填至基底，沟壁沟底均采用20厚1:2防水砂浆抹面，200厚C20砼压顶。室外电缆沟盖板均高出地面150㎜，电缆沟每隔30米设置一道沉降缝，缝内设热沥青麻丝堵塞。室外基础包括110KV构支架基础、主变基础、避雷针基础、污水处理装置基础等。道路做法为200厚二灰土底基层，300厚二灰结石基层、300厚C30混凝土路面。110千伏***变电站（土建）投资规模﹙动态﹚：276万元工程自2008年月日正式开工，计划于2009年月竣工投运。工期要求很紧，对工程的质量和进度控制带来一定困难。为确保工程进度，土建施工、构架吊装、电气设备安装将形成交叉作业，因此必须加大安全文明施工管理力度，认真做好交叉施工之中的安全、质量以及土建和电气安装的成品保护管理等工作。三、监理工作控制要点及目标1、控制要点：（1）、质量控制：施工准备工作要做好，检查质量管理体系是否建立，技术、材料、检测准备、包括样品送检封存、计量器具核检，机械及人力到位，严格按质量控制流程执行。（2）、安全控制：安全管理体系落实，有关器具标识到位，制度建立，安全专职人员要落实。（3）、进度控制：抓总投运工期，进行倒排，日与月都要把实际进度和设计进度第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共30页相对照，一旦发现逾期，及时采取补救措施，总体达到在预定总工期内完成。（4）、投资控制：按工程核定的投资，分解单位、分部、分项工程，严格工程变更，核定工程量，严格执行支付手续。2、工程目标：质量目标达到达标投产，符合国网公司优质工程标准（2...
