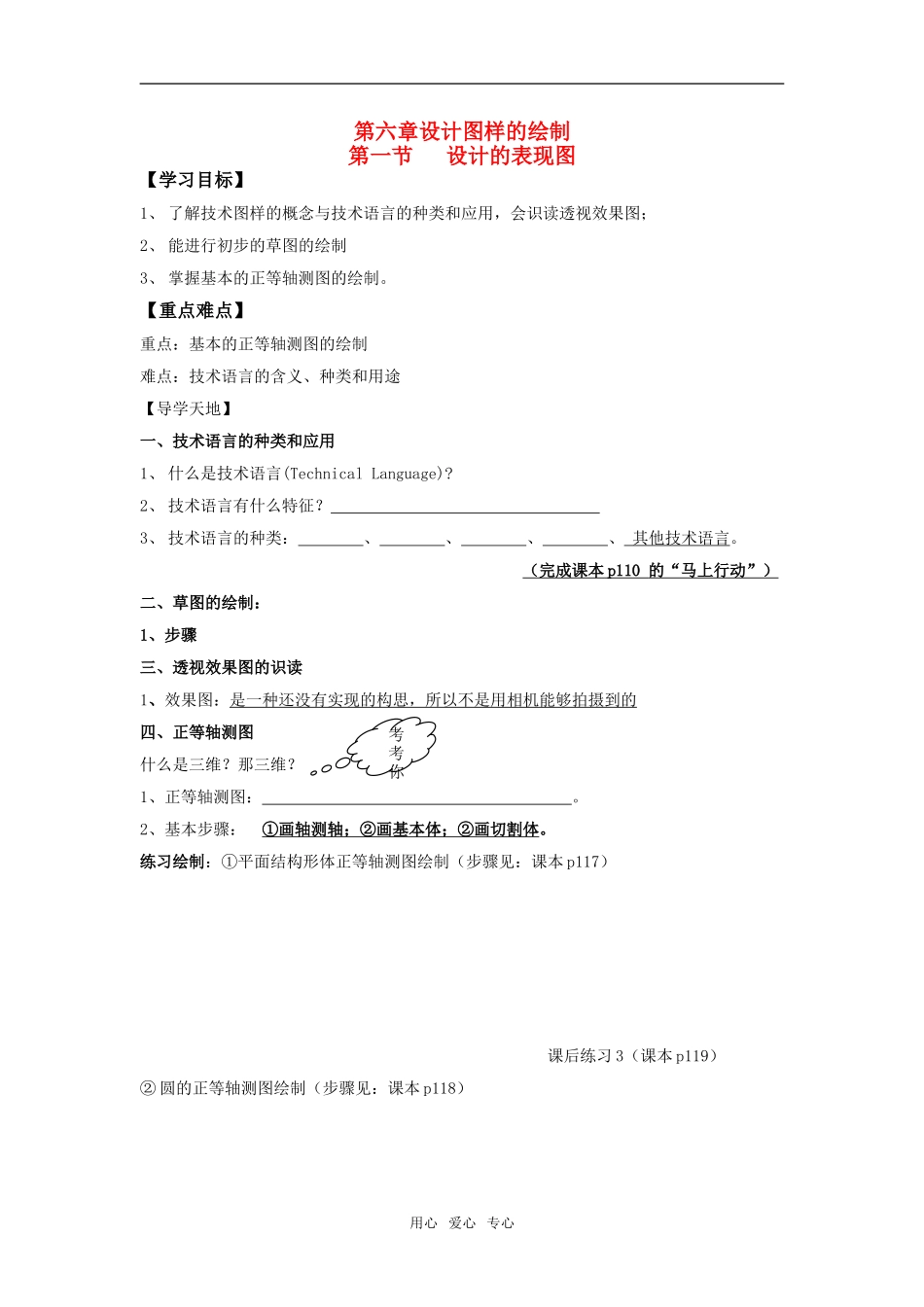

第六章设计图样的绘制第一节设计的表现图【学习目标】1、了解技术图样的概念与技术语言的种类和应用，会识读透视效果图；2、能进行初步的草图的绘制3、掌握基本的正等轴测图的绘制。【重点难点】重点：基本的正等轴测图的绘制难点：技术语言的含义、种类和用途【导学天地】一、技术语言的种类和应用1、什么是技术语言(TechnicalLanguage)?2、技术语言有什么特征？3、技术语言的种类：、、、、其他技术语言。（完成课本p110的“马上行动”）二、草图的绘制：1、步骤三、透视效果图的识读1、效果图：是一种还没有实现的构思，所以不是用相机能够拍摄到的四、正等轴测图什么是三维？那三维？1、正等轴测图：。2、基本步骤：①画轴测轴；②画基本体；②画切割体。练习绘制：①平面结构形体正等轴测图绘制（步骤见：课本p117）课后练习3（课本p119）②圆的正等轴测图绘制（步骤见：课本p118）用心爱心专心考考你作业1：画圆柱体的正等轴测图步骤提示：a、先画长40，宽40，高70长方体正等轴测图；b、然后，参考书p118“圆的正等轴测图的绘制”，画上下两面；c、最后连接左右两条竖线，把轮廓线加深、加粗；作业2：（课本p119第2题）用心爱心专心露一手瞧瞧！
