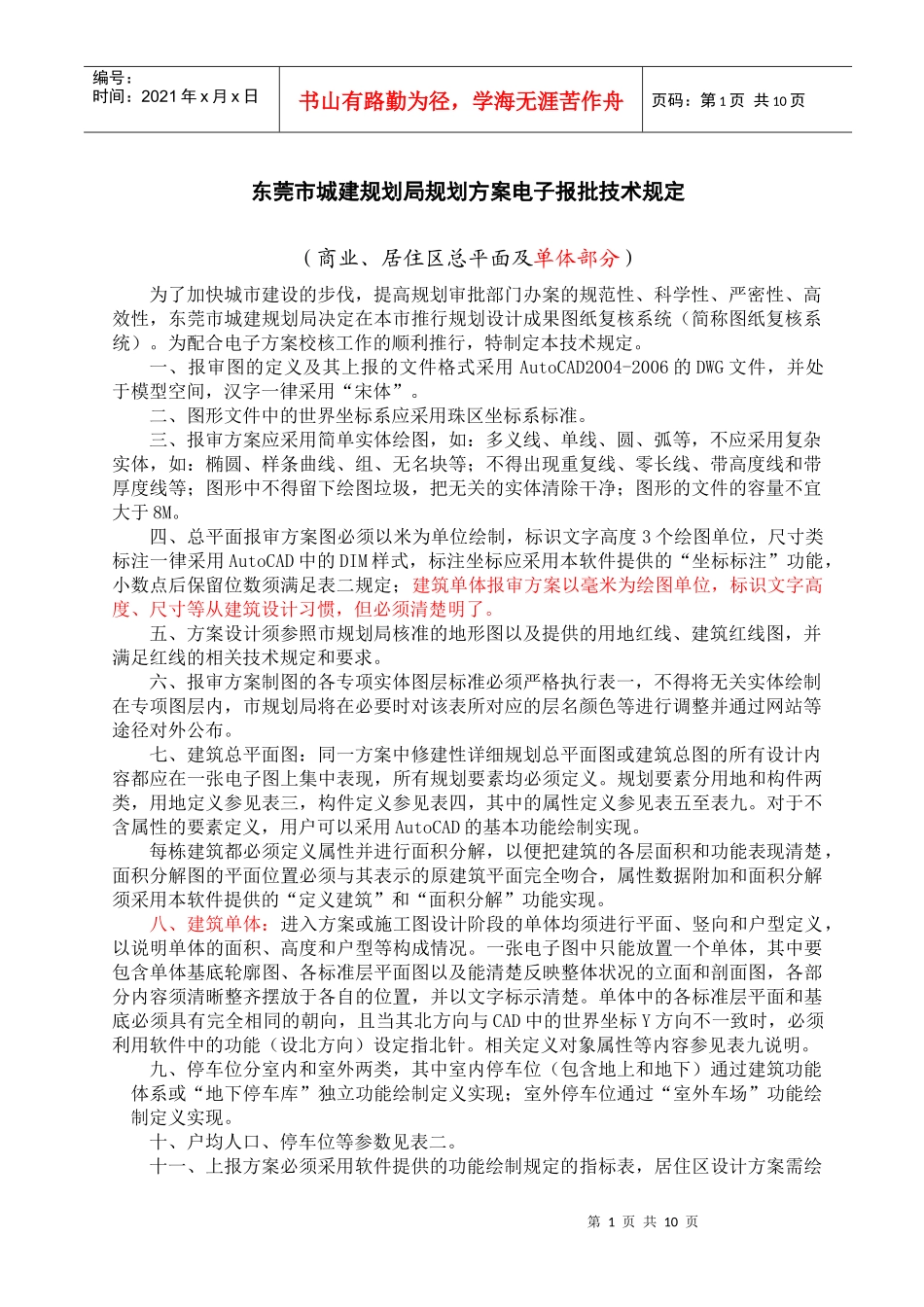

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页东莞市城建规划局规划方案电子报批技术规定（商业、居住区总平面及单体部分）为了加快城市建设的步伐，提高规划审批部门办案的规范性、科学性、严密性、高效性，东莞市城建规划局决定在本市推行规划设计成果图纸复核系统（简称图纸复核系统）。为配合电子方案校核工作的顺利推行，特制定本技术规定。一、报审图的定义及其上报的文件格式采用AutoCAD2004-2006的DWG文件，并处于模型空间，汉字一律采用“宋体”。二、图形文件中的世界坐标系应采用珠区坐标系标准。三、报审方案应采用简单实体绘图，如：多义线、单线、圆、弧等，不应采用复杂实体，如：椭圆、样条曲线、组、无名块等；不得出现重复线、零长线、带高度线和带厚度线等；图形中不得留下绘图垃圾，把无关的实体清除干净；图形的文件的容量不宜大于8M。四、总平面报审方案图必须以米为单位绘制，标识文字高度3个绘图单位，尺寸类标注一律采用AutoCAD中的DIM样式，标注坐标应采用本软件提供的“坐标标注”功能，小数点后保留位数须满足表二规定；建筑单体报审方案以毫米为绘图单位，标识文字高度、尺寸等从建筑设计习惯，但必须清楚明了。五、方案设计须参照市规划局核准的地形图以及提供的用地红线、建筑红线图，并满足红线的相关技术规定和要求。六、报审方案制图的各专项实体图层标准必须严格执行表一，不得将无关实体绘制在专项图层内，市规划局将在必要时对该表所对应的层名颜色等进行调整并通过网站等途径对外公布。七、建筑总平面图：同一方案中修建性详细规划总平面图或建筑总图的所有设计内容都应在一张电子图上集中表现，所有规划要素均必须定义。规划要素分用地和构件两类，用地定义参见表三，构件定义参见表四，其中的属性定义参见表五至表九。对于不含属性的要素定义，用户可以采用AutoCAD的基本功能绘制实现。每栋建筑都必须定义属性并进行面积分解，以便把建筑的各层面积和功能表现清楚，面积分解图的平面位置必须与其表示的原建筑平面完全吻合，属性数据附加和面积分解须采用本软件提供的“定义建筑”和“面积分解”功能实现。八、建筑单体：进入方案或施工图设计阶段的单体均须进行平面、竖向和户型定义，以说明单体的面积、高度和户型等构成情况。一张电子图中只能放置一个单体，其中要包含单体基底轮廓图、各标准层平面图以及能清楚反映整体状况的立面和剖面图，各部分内容须清晰整齐摆放于各自的位置，并以文字标示清楚。单体中的各标准层平面和基底必须具有完全相同的朝向，且当其北方向与CAD中的世界坐标Y方向不一致时，必须利用软件中的功能（设北方向）设定指北针。相关定义对象属性等内容参见表九说明。九、停车位分室内和室外两类，其中室内停车位（包含地上和地下）通过建筑功能体系或“地下停车库”独立功能绘制定义实现；室外停车位通过“室外车场”功能绘制定义实现。十、户均人口、停车位等参数见表二。十一、上报方案必须采用软件提供的功能绘制规定的指标表，居住区设计方案需绘第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页制用地平衡表、综合技术经济指标表、配套公建项目一览表和建筑物明细一览表（参见附件：图纸复核主要技术指标表），其他用地方案需绘制用地平衡表和综合技术经济指标表。在一张报审图中不得出现两个表述内容和意义完全相同的表。十二、对软件所生成的实体不得做下述改变：修改层、修改颜色、修改线型、编辑属性、炸碎、成组等。说明：条款中所述“软件”指本局主持开发的“EPLAN东莞市城建规划局规划方案电子报批系统”。表一、图层规定序号名称层名颜色序号名称层名颜色1规划总用地PLAN_用地红线228宅旁绿地检测表PLAN_宅旁绿地表72建筑控制线PLAN_建筑红线129公共绿地检测表PLAN_公共绿地表73剩余建设用地PLAN_剩余用地23330公共绿地面积检测表PLAN_公绿面积表74住宅公建用地PLAN_住宅公建231屋顶绿地检测表PLAN_屋顶绿地表75道路用地PLAN_道路用地13232车场车位统计表PLAN_车场车位表76公共绿地PLAN_公共绿地333面积分...
