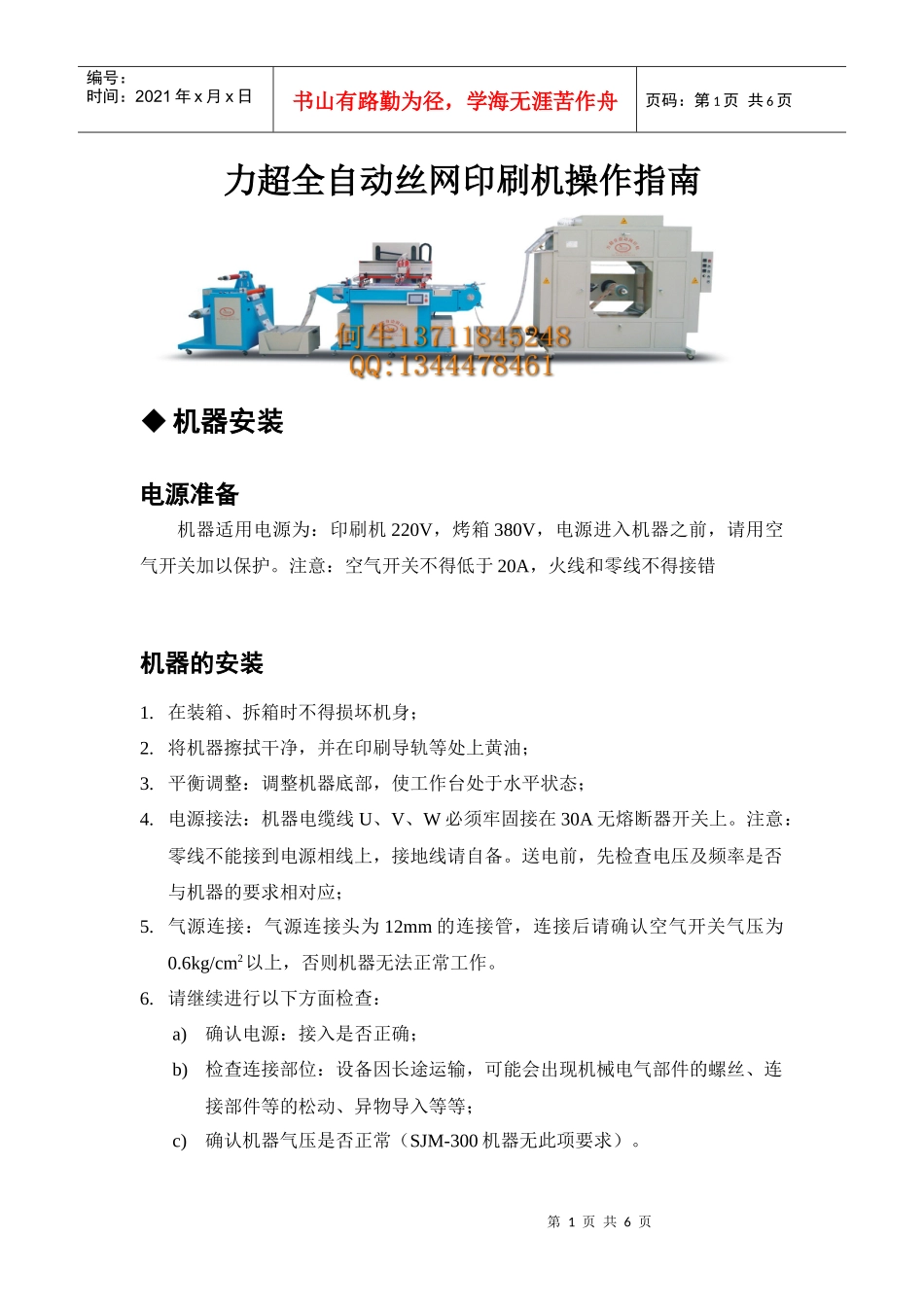

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页力超全自动丝网印刷机操作指南机器安装电源准备机器适用电源为：印刷机220V，烤箱380V，电源进入机器之前，请用空气开关加以保护。注意：空气开关不得低于20A，火线和零线不得接错机器的安装1.在装箱、拆箱时不得损坏机身；2.将机器擦拭干净，并在印刷导轨等处上黄油；3.平衡调整：调整机器底部，使工作台处于水平状态；4.电源接法：机器电缆线U、V、W必须牢固接在30A无熔断器开关上。注意：零线不能接到电源相线上，接地线请自备。送电前，先检查电压及频率是否与机器的要求相对应；5.气源连接：气源连接头为12mm的连接管，连接后请确认空气开关气压为0.6kg/cm2以上，否则机器无法正常工作。6.请继续进行以下方面检查：a)确认电源：接入是否正确；b)检查连接部位：设备因长途运输，可能会出现机械电气部件的螺丝、连接部件等的松动、异物导入等等；c)确认机器气压是否正常（SJM-300机器无此项要求）。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页机器连接本机分为：送料，印刷，烘烤三部份，机器摆放好后需正确连接各部件的航空插座，以确保机器的正常工作。摆放顺序：送料机----印刷机----烤箱连接方式：送料机航空插座连接印刷机，并连接好光电感应开关，送料机与印刷机中间的距离请隔开1米左右为宜，烤箱光电开关直接连接烤箱光电插座，印刷机与烤箱中间距离隔开2米左右为宜。印刷前的准备工作：本机为全自动丝网印刷机，机器在印刷前，请准备好网板，油墨，卷装材料，刮胶（本机自带印刷夹具），丝网印刷辅助工具，溶剂等。机器操作：送料和导料先把材料放置于送料机装料部位，材料印刷面朝上依次穿过导料部位，顺序依次为：一上二下三上四下，材料穿过拉纸滚轮，压下把手，感应光电开关一次送料一次（光电开关可依材料调节灵敏度）。将已送出材料依次穿过印刷机导料部位，顺序同送料机操作方式，穿好后将材料顺着印刷台面平整拉至送料滚筒处，压下四个压料轮（压料轮可根据实际操作情况调节压力），按触摸屏送料开关，调节材料与压料轮的平整度，直至材料无抛料，无蛇形为止。装版根据网框大小调节大臂网夹距离，将网版顺着网夹往内装平，根据图文大小调整网版与材料的边距；根据图文印刷要求调整网距（网距与承印物的高度距离）第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页设定印刷跳距（图文与图文之间的距离）根据图文宽度调节印刷行程（回墨刀调至图文左侧，刮刀调至图文右侧）装刮墨刀和回墨刀刮刀装于印刷头左边，锁紧固定螺丝，回墨刀装于印刷头右边，锁紧固定螺丝；根据图文的大小装刮刀和回墨刀，刮刀回墨刀以大于图文边距20mm左右为宜；调节刮刀与回墨刀的压力（刮刀压力依具体情况调节，回墨刀刀口与网版刚好贴合为宜）。刮刀回墨刀调节压力：顺时针旋转增加压力，反之，减少压力；网夹调节：网夹配置微调节装置，顺时针旋转为向里调节网版，反之，向外调节网版。电眼调节：二次套色印刷，可手动调节电眼座的前后左右位置和电眼的灵敏度，推动电眼座两旁的滑块可以调节电眼的前后位置，螺旋微调把手可以起到微调作用；拧松电眼座上的螺丝可以左右调节电眼座；根据实际情况调节电眼灵敏度。烤箱本机常规配置热风循环烤箱，也可根据客户选择配置紫外线UV烘干机。烘烤穿料-----将材料贴于吸风板上往烤箱内穿，顺时针由外往里穿；将印刷机送料滚轮下的材料接头与烤箱外接材料对接；将烤箱外接出料接头接到收料滚筒上；根据油墨与材料的受热条件调整烤箱温度。烤箱开机顺序：先开电源-----开风机----开热风----设定温度-----调接速度关机顺序：关热风------关风机-----关电源（烤箱温度高于50°以上不得关闭电源）第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页操作面板图参数设定图第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页操作说明1.参数设定：见参数设定图，循环次数是...
