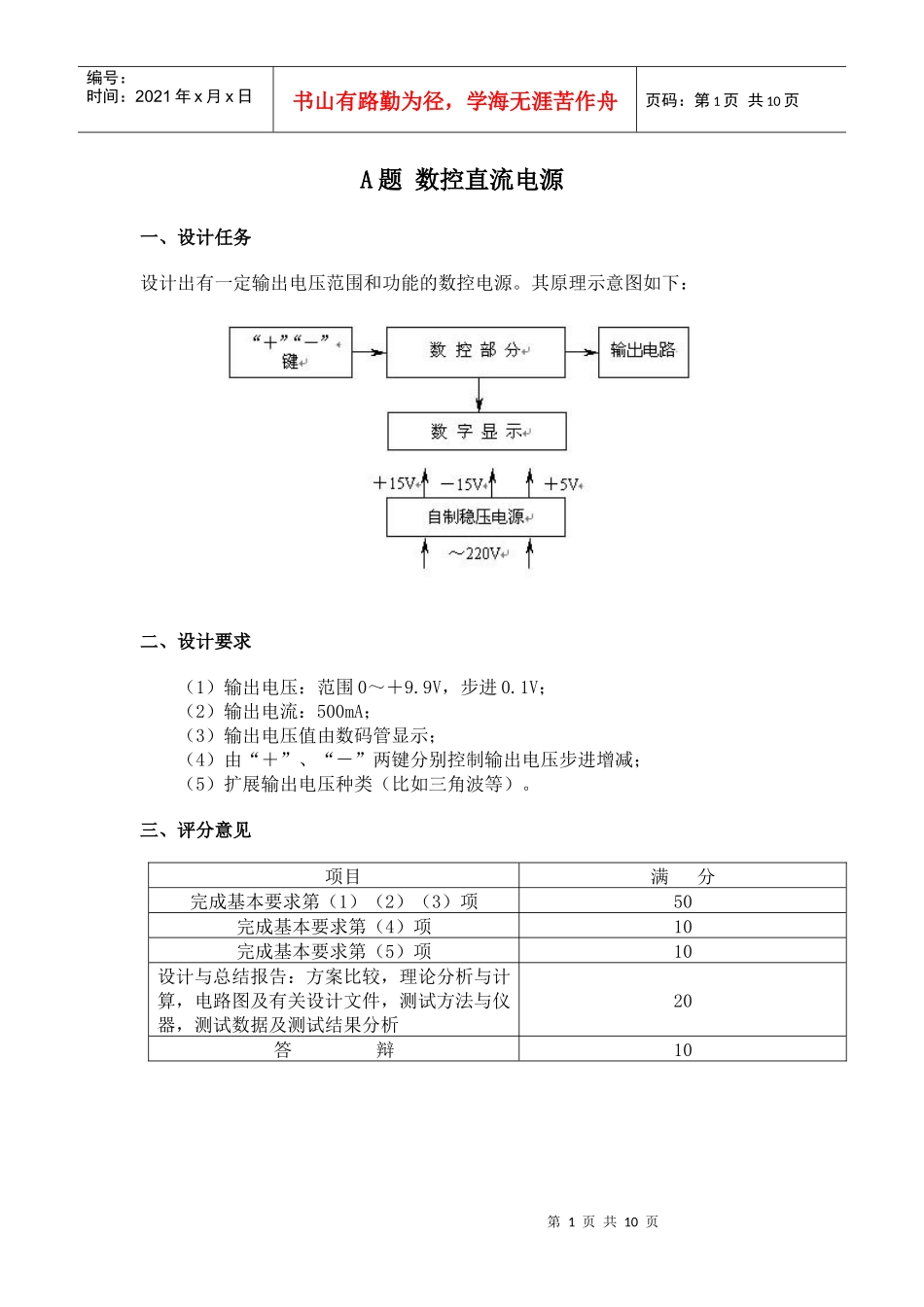

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页A题数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。其原理示意图如下：二、设计要求（1）输出电压：范围0～＋9.9V，步进0.1V；（2）输出电流：500mA；（3）输出电压值由数码管显示；（4）由“＋”、“－”两键分别控制输出电压步进增减；（5）扩展输出电压种类（比如三角波等）。三、评分意见项目满分完成基本要求第（1）（2）（3）项50完成基本要求第（4）项10完成基本要求第（5）项10设计与总结报告：方案比较，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析20答辩10第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页B题多路数据采集系统一、设计任务设计一个八路数据采集系统，系统原理框图如下：主控器能对各路数据，通过串行传输线进行采集和显示。具体设计任务是：（1）八路数据采集器。（2）主控器。二、设计要求（1）八路数据采集器：数据采集器第1路输入自制1～5V直流电压，第2～7路分别输入来自直流源的5，4，3，2，1，0V直流电压，第8路备用。将各路模拟信号分别转换成8位二进制数字信号，再经并/串变换电路，用串行码送入传输线路。（2）主控器：主控器通过串行传输线路对各路数据进行采集和显示。采集方式包括循环采集（即1路、2路……8路、……1路）和选择采集（任选一路）二种方式。显示部分能同时显示地址和相应的数据。（3）尽可能减少传输线数目；三、评分意见项目满分完成基本要求第（1）项30完成基本要求第（2）项30完成基本要求第（3）项10第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页设计与总结报告：方案比较，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析20答辩10C题电子计算器一、任务设计并制作一个高精度的电子计算器，具有键盘输入和LED显示.二、要求（1）处理字长为4个字节，完成基本的四项运算。（2）能够完成对数、乘方、开方和阶乘等操作。（3）能够完成函数运算。三、评分意见项目满分完成基本要求第（1）项50完成基本要求第（2）项10完成基本要求第（3）项10设计与总结报告：方案比较，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析20答辩10第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页D题信号源的设计和制作一、任务在给定±15V电源电压条件下，设计并制作一个正弦波和脉冲波信号源。二、要求（1）正弦波信号源信号频率：20Hz～20kHz步进调整，步长为5Hz（2）脉冲波信号源①信号频率：20Hz～20kHz步进调整，步长为5Hz②脉冲占空比：2%～98%步进可调（3）上述两个信号源公共要求①频率可预置。②在负载为600Ω时，输出幅度为3V。③完成5位频率的数字显示。三、评分标准项目满分完成基本要求第（1）项25完成基本要求第（2）项25完成基本要求第（3）项20设计与总结报告：方案比较，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析20答辩10第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页E题无线遥控系统一、任务设计并制作无线电遥控发射机和接收机。1．无线电遥控发射机2．无线电遥控接收机二、要求第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页（1）工作频率：fo=300～500MHz中任选一种频率。（2）调制方式：AM、FM或FSK……任选一种。（3）输出功率：不大于20mW（在标准75Ω假负载上）。（4）遥控对象：8个，被控设备用LED分别代替，LED发光表示工作。三、评分意见项目满分完成基本要求第（1）（2）项50完成基本要求第（3）项10完成基本要求第（4）项10设计与总结报告：方案比较，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析20答辩10F题数字温度计一、任务设计并制作一个数字显示温度计，具...
