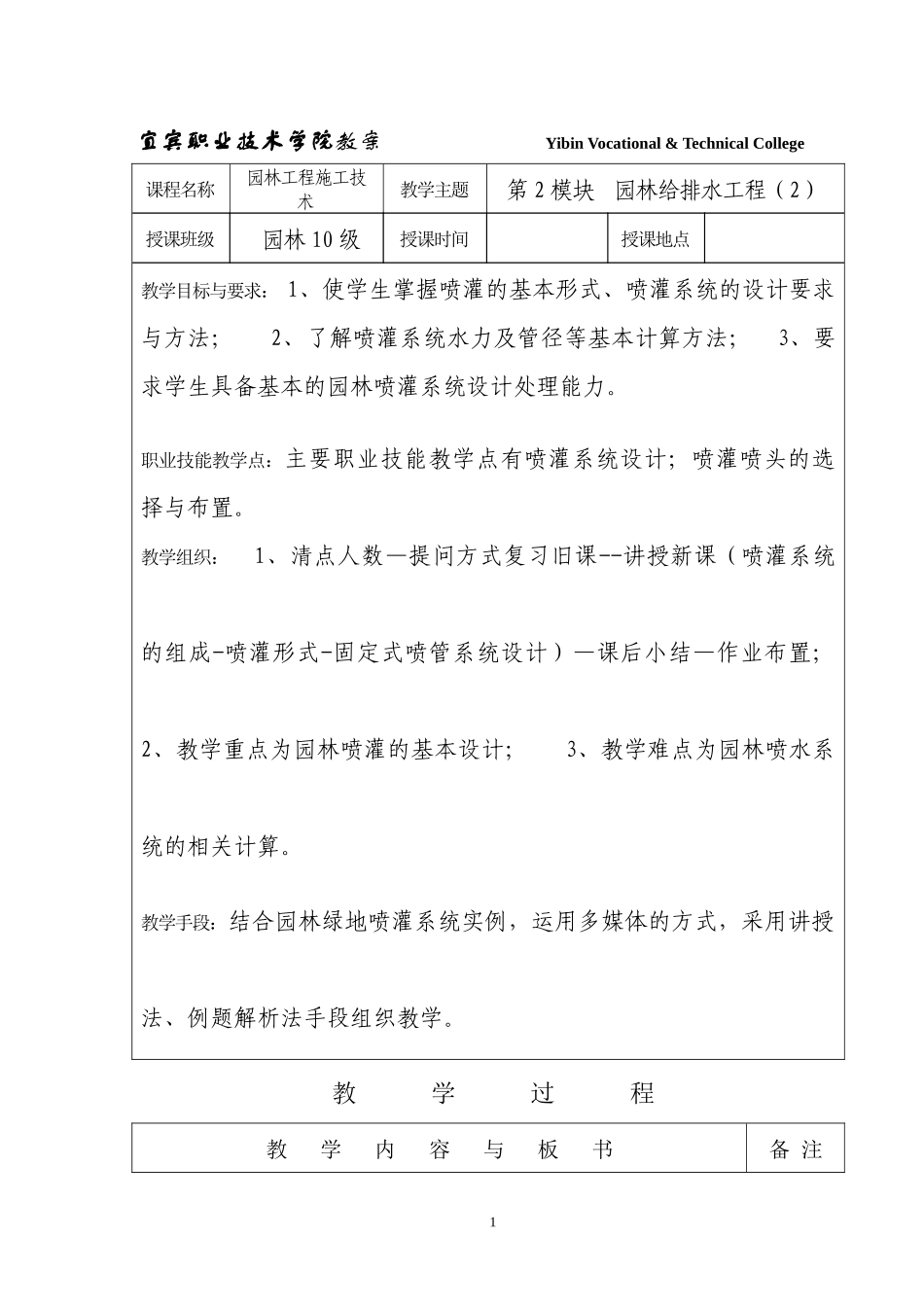

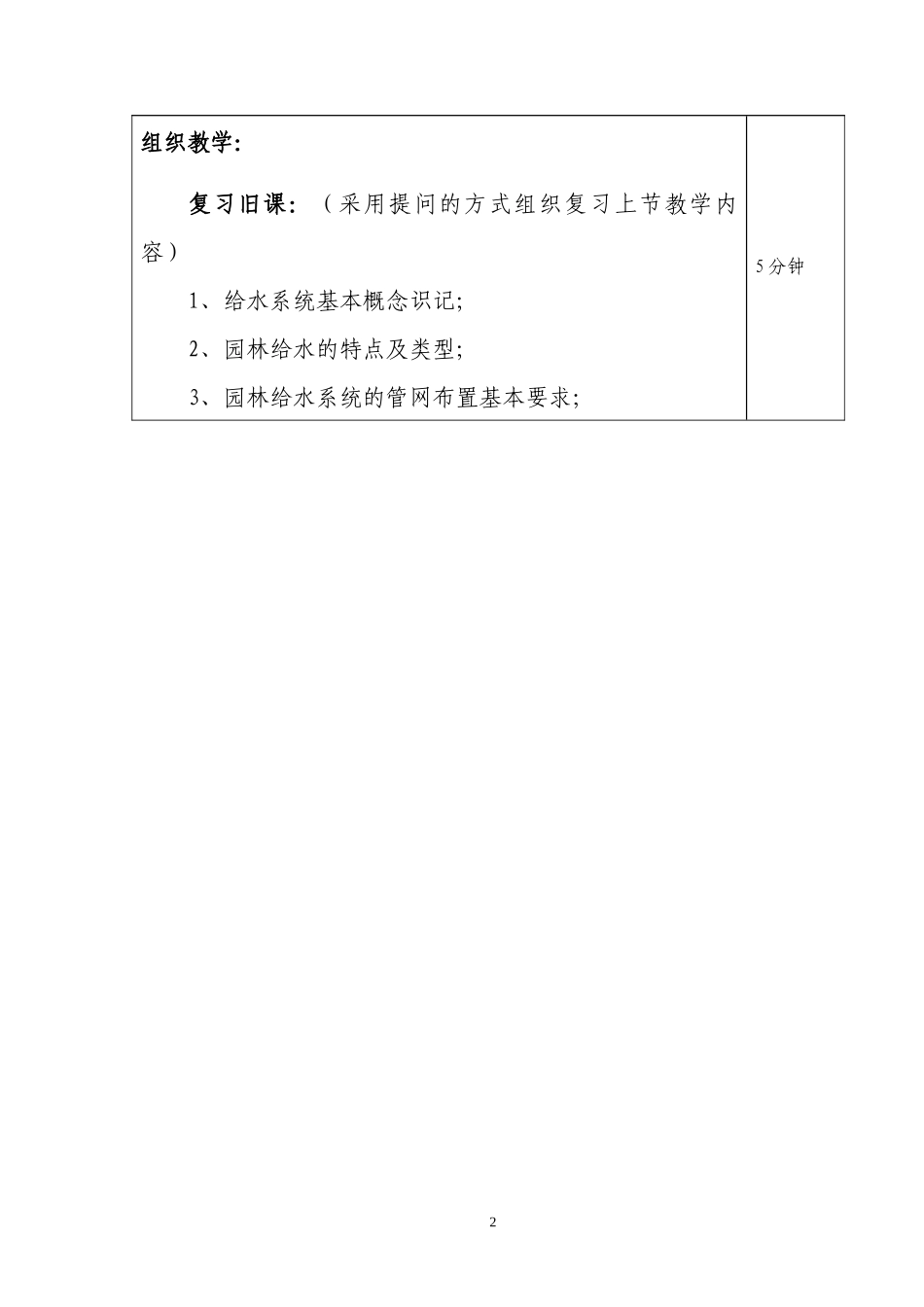

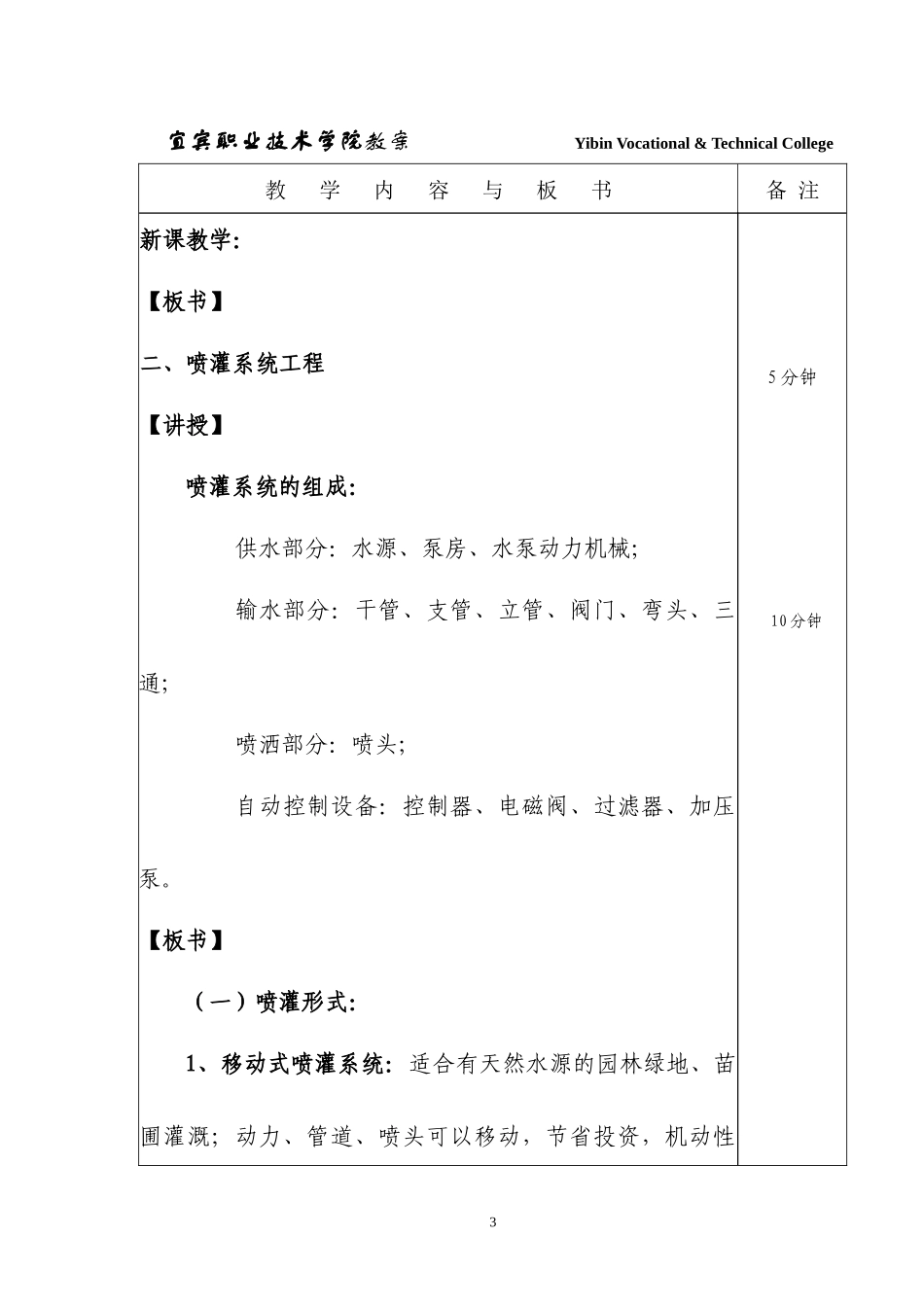

宜宾职业技术学院教案YibinVocational&TechnicalCollege课程名称园林工程施工技术教学主题第2模块园林给排水工程（2）授课班级园林10级授课时间授课地点教学目标与要求：1、使学生掌握喷灌的基本形式、喷灌系统的设计要求与方法；2、了解喷灌系统水力及管径等基本计算方法；3、要求学生具备基本的园林喷灌系统设计处理能力。职业技能教学点：主要职业技能教学点有喷灌系统设计；喷灌喷头的选择与布置。教学组织：1、清点人数—提问方式复习旧课--讲授新课（喷灌系统的组成-喷灌形式-固定式喷管系统设计）—课后小结—作业布置；2、教学重点为园林喷灌的基本设计；3、教学难点为园林喷水系统的相关计算。教学手段：结合园林绿地喷灌系统实例，运用多媒体的方式，采用讲授法、例题解析法手段组织教学。教学过程教学内容与板书备注1组织教学：复习旧课：（采用提问的方式组织复习上节教学内容）1、给水系统基本概念识记；2、园林给水的特点及类型；3、园林给水系统的管网布置基本要求；5分钟2宜宾职业技术学院教案YibinVocational&TechnicalCollege教学内容与板书备注新课教学：【板书】二、喷灌系统工程【讲授】喷灌系统的组成：供水部分：水源、泵房、水泵动力机械；输水部分：干管、支管、立管、阀门、弯头、三通；喷洒部分：喷头；自动控制设备：控制器、电磁阀、过滤器、加压泵。【板书】（一）喷灌形式：1、移动式喷灌系统：适合有天然水源的园林绿地、苗圃灌溉；动力、管道、喷头可以移动，节省投资，机动性5分钟10分钟3强，操作不便。2、固定式喷灌系统：泵房固定，阀门、管道下地，喷头固定/临时，常用地埋伸缩式喷头；设备费用高，节省人工、水量，自动化强；适用于需要经常灌溉和灌期较长的草坪、花坛、庭院绿地。3、半固定式喷灌系统：支管和喷头可以移动；多应用在大型花圃、苗圃及菜地、林区。【板书】4宜宾职业技术学院教案YibinVocational&TechnicalCollege教学内容与板书备注（二）固定式喷灌系统设计【讲授】1、基础资料的收集：地形图（1/1000－1/500）、气象资料、土壤资料、植被状况、水源条件、动力来源。【板书】2、喷灌喷头的布局：【讲授】引水方式：外部引水至泵房，加压输送给主管—支管—竖立管—喷嘴，在次管或支管上设阀门控制喷嘴数量和喷洒面积。（1）喷洒方式：圆形和扇形；圆形常用；扇形只用在场地的边角上。（2）喷头布置形式：正方形（风向改变频繁地使用）、正三角形（在无风情况喷灌均匀度好）、矩形（省管道，多用喷头）、等腰三角形（省管道）等。5分钟10分钟见课件图表；5（3）喷头及支管间距：根据喷嘴的射程确定喷头的间距和支管间距。【板书】3、喷灌系统的计算：【讲授】6第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页宜宾职业技术学院教案YibinVocational&TechnicalCollege教学内容与板书备注（1）选择管径：根据所选喷嘴流量和接管管径，确定立管管径；按布置形式、支管上喷嘴的数量得出支管的水流量。支管的水流量：Q=∑Qp喷灌系统多用钢管、upvc塑料管和镀锌钢管；立管DN＝20mm，支管DN＝40mm，主管DN＝50mm。（2）计算喷灌时间：t=mS/1000Qp【板书】A、设计灌水定额【讲授】灌水定额：指一次灌水的水层深度或一次灌水单位面积的用水量。设计灌水定额：指作为设计依据的最大灌水定5分钟10分钟第8页共13页第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共13页额。目的：保证绿地的需要，又不造成水量过多而浪费。土壤水分占田间持水量的80－100％为最佳湿度。设计灌水定额参考值：草坪和灌木在温暖地区25mm/周，炎热地区44mm/周。【板书】B、设计灌水周期：即轮灌期。【讲授】宜宾职业技术学院教案YibinVocational&TechnicalCollege教学内容与板书备注第9页共13页第8页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共13页T=m/n*η一般大田作物为5－10天；蔬菜为1－3天。【板书】C、喷灌强度及喷灌有效面积：【讲授】喷灌强度：单位时间喷洒于田间的水层深度，用ρ表示，单位为mm/h。喷灌强度越大，喷灌有效面积越小，互为倒...
