中建武汉市某高层住宅地下室筏板工程施工方案(DOC21页)VIP专享VIP免费

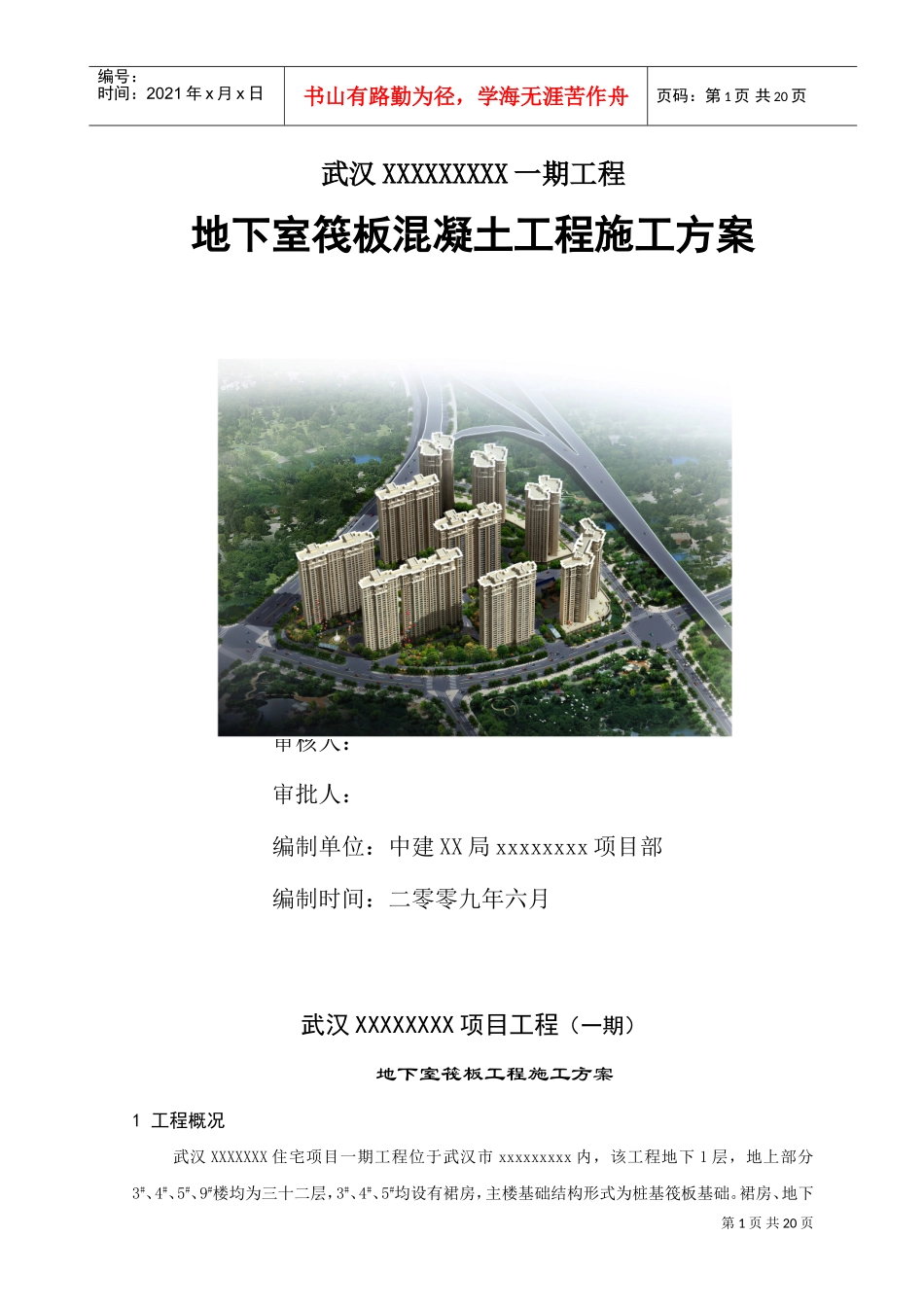

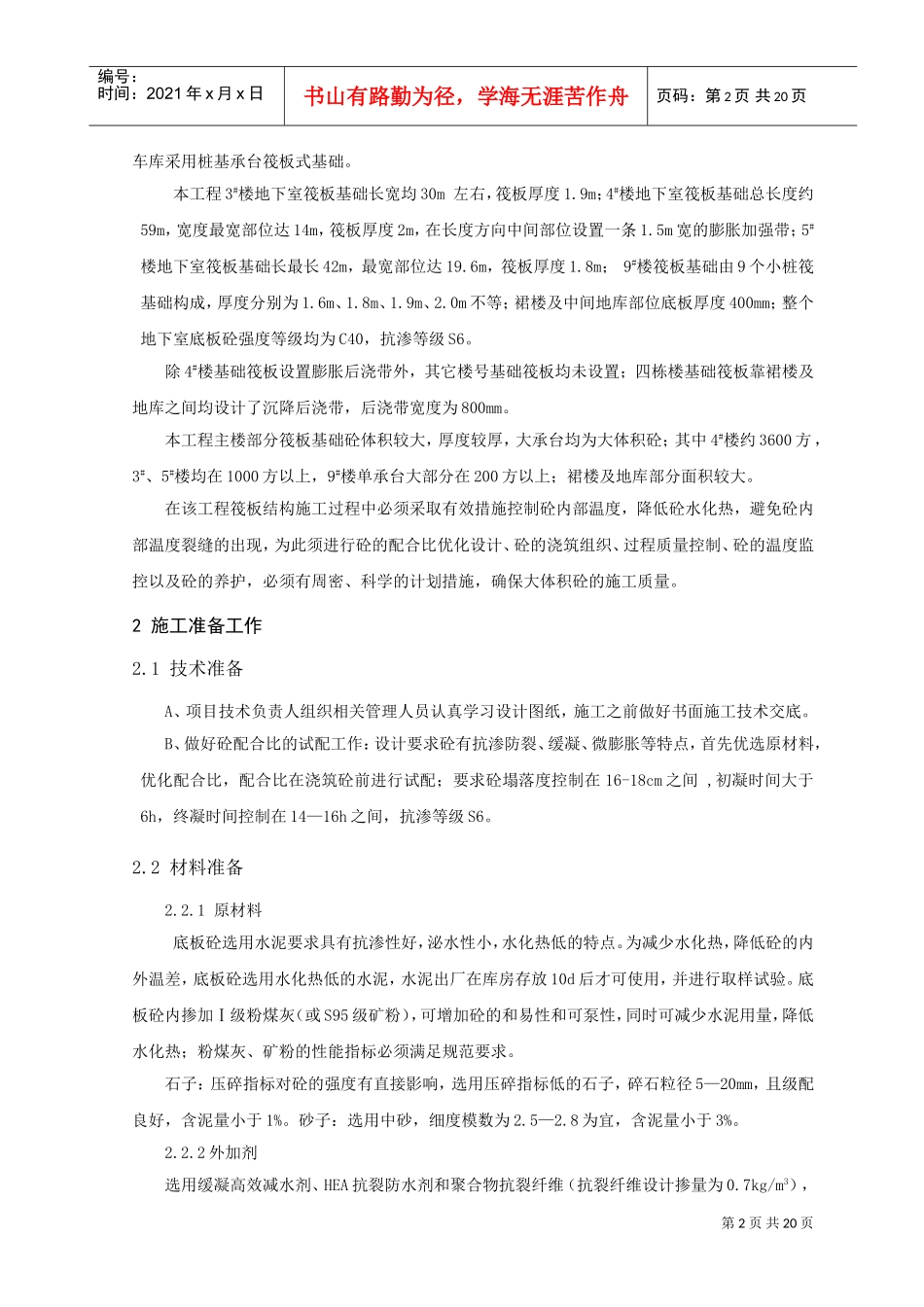

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页武汉XXXXXXXXX一期工程地下室筏板混凝土工程施工方案编制人：审核人：审批人：编制单位：中建XX局xxxxxxxx项目部编制时间：二零零九年六月武汉XXXXXXXX项目工程（一期）地下室筏板工程施工方案1工程概况武汉XXXXXXX住宅项目一期工程位于武汉市xxxxxxxxx内，该工程地下1层，地上部分3#、4#、5#、9#楼均为三十二层，3#、4#、5#均设有裙房，主楼基础结构形式为桩基筏板基础。裙房、地下第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页车库采用桩基承台筏板式基础。本工程3#楼地下室筏板基础长宽均30m左右，筏板厚度1.9m；4#楼地下室筏板基础总长度约59m，宽度最宽部位达14m，筏板厚度2m，在长度方向中间部位设置一条1.5m宽的膨胀加强带；5#楼地下室筏板基础长最长42m，最宽部位达19.6m，筏板厚度1.8m；9#楼筏板基础由9个小桩筏基础构成，厚度分别为1.6m、1.8m、1.9m、2.0m不等；裙楼及中间地库部位底板厚度400mm；整个地下室底板砼强度等级均为C40，抗渗等级S6。除4#楼基础筏板设置膨胀后浇带外，其它楼号基础筏板均未设置；四栋楼基础筏板靠裙楼及地库之间均设计了沉降后浇带，后浇带宽度为800mm。本工程主楼部分筏板基础砼体积较大，厚度较厚，大承台均为大体积砼；其中4#楼约3600方，3#、5#楼均在1000方以上，9#楼单承台大部分在200方以上；裙楼及地库部分面积较大。在该工程筏板结构施工过程中必须采取有效措施控制砼内部温度，降低砼水化热，避免砼内部温度裂缝的出现，为此须进行砼的配合比优化设计、砼的浇筑组织、过程质量控制、砼的温度监控以及砼的养护，必须有周密、科学的计划措施，确保大体积砼的施工质量。2施工准备工作2.1技术准备A、项目技术负责人组织相关管理人员认真学习设计图纸，施工之前做好书面施工技术交底。B、做好砼配合比的试配工作：设计要求砼有抗渗防裂、缓凝、微膨胀等特点，首先优选原材料，优化配合比，配合比在浇筑砼前进行试配；要求砼塌落度控制在16-18cm之间,初凝时间大于6h，终凝时间控制在14—16h之间，抗渗等级S6。2.2材料准备2.2.1原材料底板砼选用水泥要求具有抗渗性好，泌水性小，水化热低的特点。为减少水化热，降低砼的内外温差，底板砼选用水化热低的水泥，水泥出厂在库房存放10d后才可使用，并进行取样试验。底板砼内掺加Ⅰ级粉煤灰（或S95级矿粉），可增加砼的和易性和可泵性，同时可减少水泥用量，降低水化热；粉煤灰、矿粉的性能指标必须满足规范要求。石子：压碎指标对砼的强度有直接影响，选用压碎指标低的石子，碎石粒径5—20mm，且级配良好，含泥量小于1%。砂子：选用中砂，细度模数为2.5—2.8为宜，含泥量小于3%。2.2.2外加剂选用缓凝高效减水剂、HEA抗裂防水剂和聚合物抗裂纤维（抗裂纤维设计掺量为0.7kg/m3），第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页减少水泥用量，降低水化热，延缓砼的初凝时间，避免砼浇筑时间过长而形成施工冷缝，掺加抗裂纤维使浇筑后的砼在较短的时间内达到抵抗温度应力的抗拉强度。所用的原材料，供应方必须备料充足，保质、保量。2.3机械设备准备本工程每栋楼基础筏板施工时配备2台HBT80型砼输送泵（需要时再增加1台汽车泵），砼运输车20辆，平板振动器2台，砼振捣棒30台（其中10台备用），发电机1台，其他小型机械若干。2.4人员准备在地下室筏板施工过程中将配备管理人员15人、砼工60人、钢筋工看筋2人、电工2人、机修工2人。3施工部署根据施工组织及现场实际情况和总体工期要求，组织工程地下室筏板施工；以图纸设计的底板后浇带为界，先进行主楼部分的筏板混凝土浇筑工作，在不影响主楼施工进度的情况下，穿插施工车库部分，四栋主楼地下室筏板混凝土按照5#楼→3#楼→9#楼→4#楼的顺序进行施工，其中5#楼从D-33轴向D-24轴依次分层浇筑，3#楼从D-P轴向D-W依次分层浇筑，9#楼从D-33轴向D-22轴依次分层浇筑，4#楼从D-33轴向D-Q6轴向D-M轴依次分层浇筑（分层浇筑时间不得大于混凝土的初凝时间）。具体详见图一：根据设计及...
