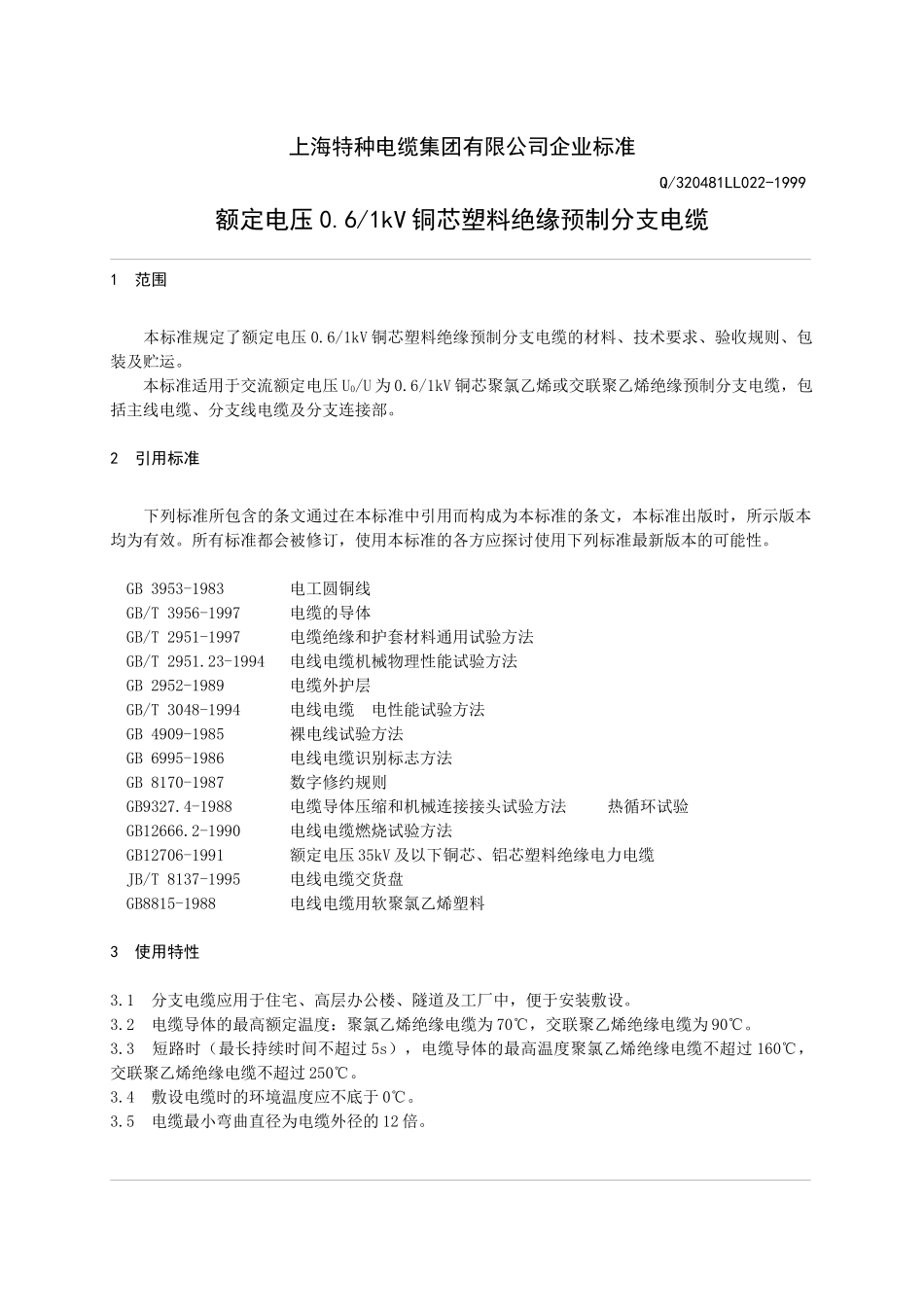

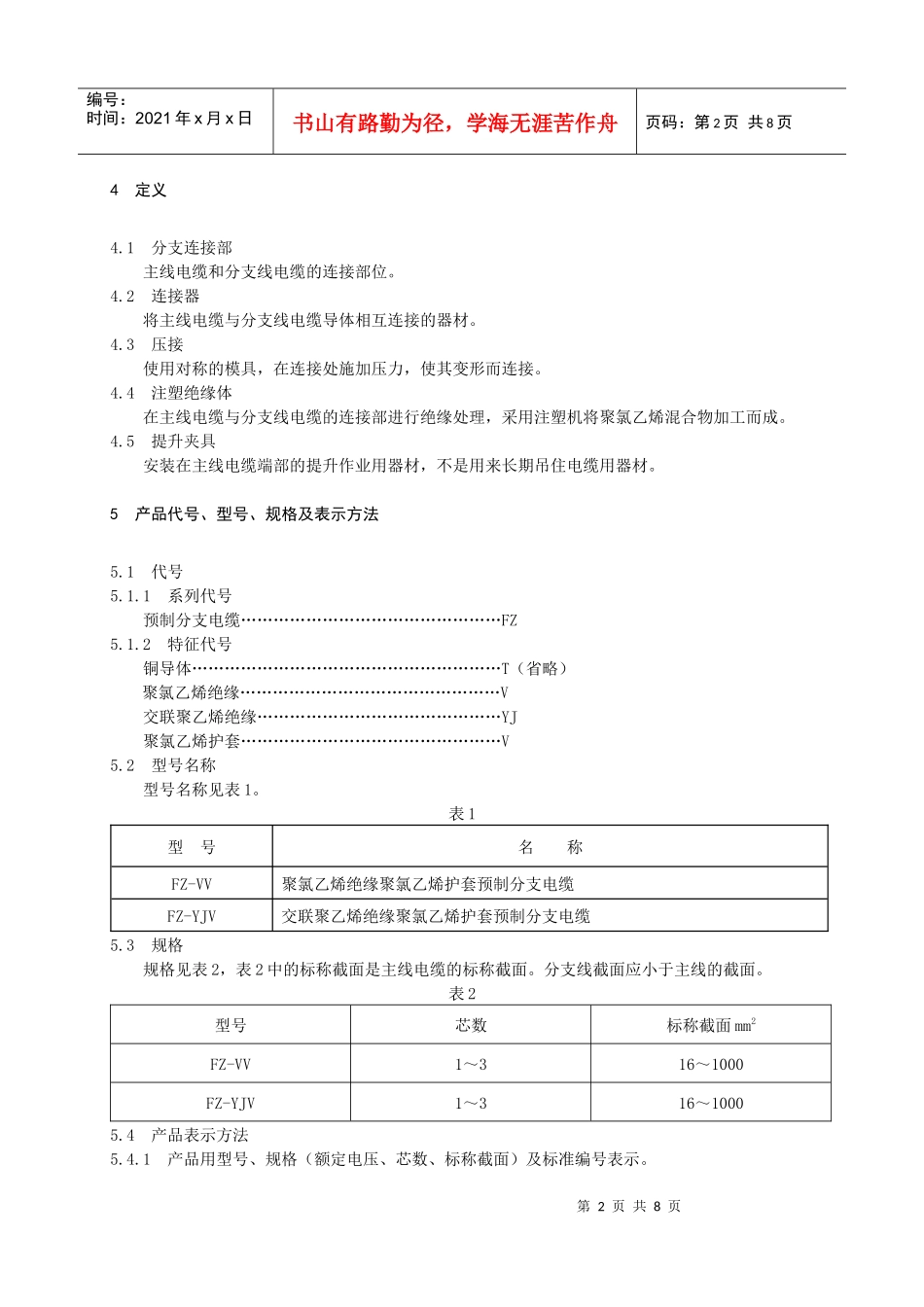

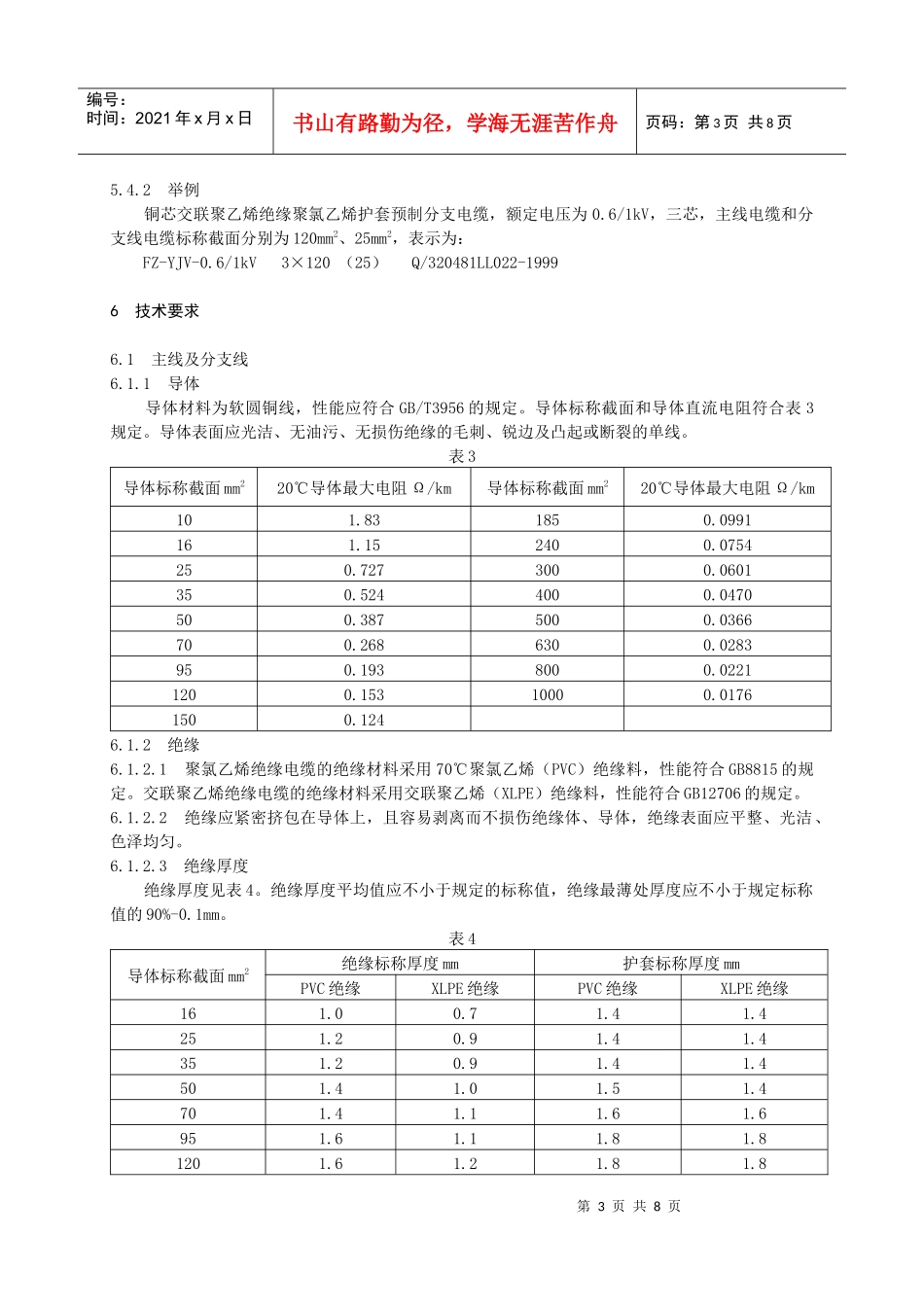

上海特种电缆集团有限公司企业标准Q/320481LL022-1999额定电压0.6/1kV铜芯塑料绝缘预制分支电缆1范围本标准规定了额定电压0.6/1kV铜芯塑料绝缘预制分支电缆的材料、技术要求、验收规则、包装及贮运。本标准适用于交流额定电压U0/U为0.6/1kV铜芯聚氯乙烯或交联聚乙烯绝缘预制分支电缆，包括主线电缆、分支线电缆及分支连接部。2引用标准下列标准所包含的条文通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3953-1983电工圆铜线GB/T3956-1997电缆的导体GB/T2951-1997电缆绝缘和护套材料通用试验方法GB/T2951.23-1994电线电缆机械物理性能试验方法GB2952-1989电缆外护层GB/T3048-1994电线电缆电性能试验方法GB4909-1985裸电线试验方法GB6995-1986电线电缆识别标志方法GB8170-1987数字修约规则GB9327.4-1988电缆导体压缩和机械连接接头试验方法热循环试验GB12666.2-1990电线电缆燃烧试验方法GB12706-1991额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆JB/T8137-1995电线电缆交货盘GB8815-1988电线电缆用软聚氯乙烯塑料3使用特性3.1分支电缆应用于住宅、高层办公楼、隧道及工厂中，便于安装敷设。3.2电缆导体的最高额定温度：聚氯乙烯绝缘电缆为70℃，交联聚乙烯绝缘电缆为90℃。3.3短路时（最长持续时间不超过5s），电缆导体的最高温度聚氯乙烯绝缘电缆不超过160℃，交联聚乙烯绝缘电缆不超过250℃。3.4敷设电缆时的环境温度应不底于0℃。3.5电缆最小弯曲直径为电缆外径的12倍。第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页4定义4.1分支连接部主线电缆和分支线电缆的连接部位。4.2连接器将主线电缆与分支线电缆导体相互连接的器材。4.3压接使用对称的模具，在连接处施加压力，使其变形而连接。4.4注塑绝缘体在主线电缆与分支线电缆的连接部进行绝缘处理，采用注塑机将聚氯乙烯混合物加工而成。4.5提升夹具安装在主线电缆端部的提升作业用器材，不是用来长期吊住电缆用器材。5产品代号、型号、规格及表示方法5.1代号5.1.1系列代号预制分支电缆…………………………………………FZ5.1.2特征代号铜导体…………………………………………………T（省略）聚氯乙烯绝缘…………………………………………V交联聚乙烯绝缘………………………………………YJ聚氯乙烯护套…………………………………………V5.2型号名称型号名称见表1。表1型号名称FZ-VV聚氯乙烯绝缘聚氯乙烯护套预制分支电缆FZ-YJV交联聚乙烯绝缘聚氯乙烯护套预制分支电缆5.3规格规格见表2，表2中的标称截面是主线电缆的标称截面。分支线截面应小于主线的截面。表2型号芯数标称截面mm2FZ-VV1～316～1000FZ-YJV1～316～10005.4产品表示方法5.4.1产品用型号、规格（额定电压、芯数、标称截面）及标准编号表示。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页5.4.2举例铜芯交联聚乙烯绝缘聚氯乙烯护套预制分支电缆，额定电压为0.6/1kV，三芯，主线电缆和分支线电缆标称截面分别为120mm2、25mm2，表示为：FZ-YJV-0.6/1kV3×120（25）Q/320481LL022-19996技术要求6.1主线及分支线6.1.1导体导体材料为软圆铜线，性能应符合GB/T3956的规定。导体标称截面和导体直流电阻符合表3规定。导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边及凸起或断裂的单线。表3导体标称截面mm220℃导体最大电阻Ω/km导体标称截面mm220℃导体最大电阻Ω/km101.831850.0991161.152400.0754250.7273000.0601350.5244000.0470500.3875000.0366700.2686300.0283950.1938000.02211200.15310000.01761500.1246.1.2绝缘6.1.2.1聚氯乙烯绝缘电缆的绝缘材料采用70℃聚氯乙烯（PVC）绝缘料，性能符合GB8815的规定。交联聚乙烯绝缘电缆的绝缘材料采用交联聚乙烯（XLPE）绝缘料，性能符合GB12706的规定。6.1.2.2绝缘应紧密挤包在导体上，且容易剥离而不损伤绝缘体、导体，绝缘表面应平整、光洁、色泽均匀。6.1.2.3绝缘厚度绝缘厚度见表4。绝缘厚度平均值应不小于规定的标称...
